拉伸件

冲压件结构设计的基本参数分页导航
本页导航 广告链接

拉伸件

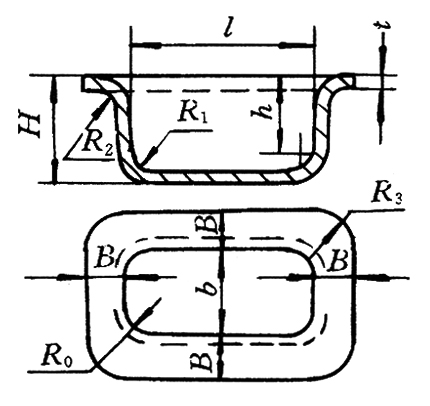

箱形零件的圆角半径、法兰边宽度和工件高度

R1、R2 材料 圆角半径 材 料 厚 度t　/mm
＜0.5 ＞0.5~3 ＞3~5
软钢 R1 R2 (5~7)t
(5~10)t 		(3~4)t
(4~6)t 		(2~3)t
(2~4)t
黄铜 R1 R2 (3~5)t
(5~7)t 		(2~3)t
(3~5)t 		(1.5~2.0)t
(2~4)t

当R0＞0.14Ｂ R1≥1 		材 料 比 值
酸洗钢 4.0~4.5 当 需大于左列数值时，则应采用多次拉深工序
冷拉钢、铝、黄铜、铜 5.5~6.5
B ≤R2+(3~5)t
R3 ≥R0+B

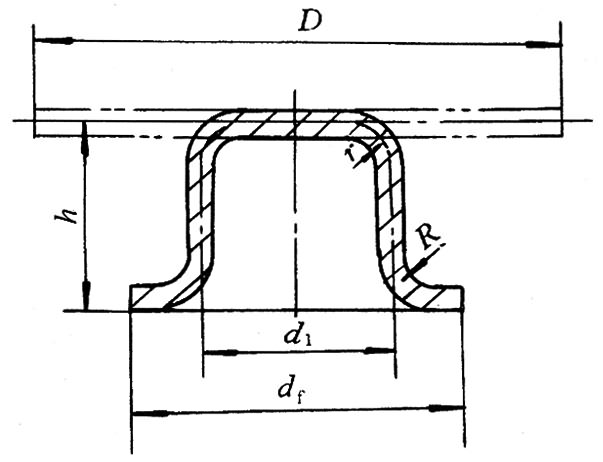

有凸缘筒形件第一次拉深的许可相对高度h1/d1

注：材料为钢08、10。

凸缘相对直径df/d1 坯料相对厚度(t/D)×100
＞0.06～0.2 ＞0.2～0.5 ＞0.5～1 ＞1～1.5 ＞1.5
≤1.1 0.45～0.52 0.50～0.62 0.57～0.70 0.60～0.82 0.75～0.90
＞1.1～1.3 0.40～0.47 0.45～0.53 0.50～0.60 0.56～0.72 0.65～0.80
＞1.3～1.5 0.35～0.42 0.40～0.48 0.45～0.53 0.50～0.63 0.58～0.70
＞1.5～1.8 0.29～0.35 0.34～0.39 0.37～0.44 0.42～0.53 0.48～0.58
＞1.8～2 0.25～0.30 0.29～0.34 0.32～0.38 0.36～0.46 0.42～0.51
＞2～2.2 0.22～0.26 0.25～0.29 0.27～0.33 0.31～0.40 0.35～0.45
＞2.2～2.5 0.17～0.21 0.20～0.23 0.22～0.27 0.25～0.32 0.28～0.35
＞2.5～2.8 0.13～0.16 0.15～0.18 0.17～0.21 0.19～0.24 0.22～0.27

无凸缘筒形件的许可相对高度

注：1．适用于08、10钢。
2．表中大的数值，适用于第一次拉深中有大的圆角半径（r＝8t～15t），小的数值适用于小的圆角半径（r＝4t～8t）。

拉深次数 坯料相对厚度(t/D)×100
0.1～0.3 0.3～0.6 0.6～1.0 1.0～1.5 1.5～2.0
1 0.45～0.52 0.5～0.62 0.57～0.70 0.65～0.84 0.77～0.94
2 0.83～0.96 0.94～1.13 1.1～1.36 1.32～1.6 1.54～1.88
3 1.3～1.6 1.5～1.9 1.8～2.3 2.2～2.8 2.7～3.5
4 2.0～2.4 2.4～2.9 2.9～3.6 3.5～4.3 4.3～5.6
5 2.7～3.3 3.3～4.1 4.1～5.2 5.1～6.6 6.6～8.9

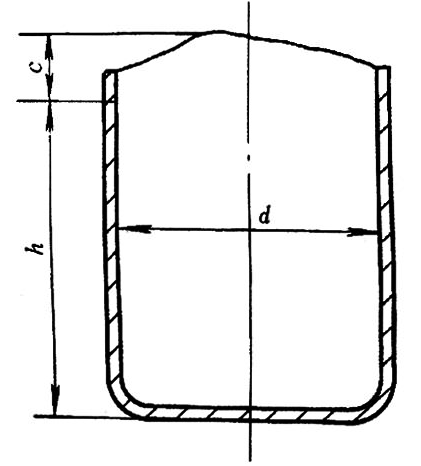

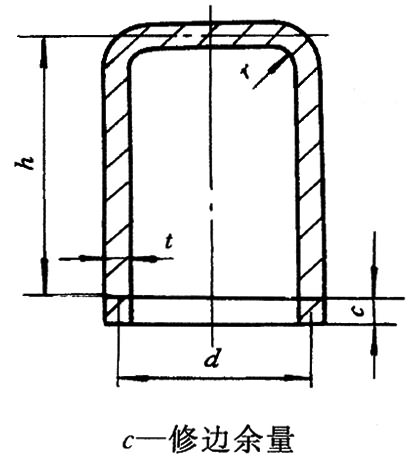

无凸缘拉深件的修边余量c

注：本表的单位是mm。

拉深高度h 拉深相对高度h/d
0.5～0.8 0.8～1.6 1.6～2.5 2.5～4
＜25 1.2 1.6 2 2.5
25～50 2 2.5 3.3 4
50～100 3 3.8 5 6
100～150 4 5 6.5 8
150～200 5 6.3 8 10
200～250 6 7.5 9 11
＞250 7 8.5 10 12

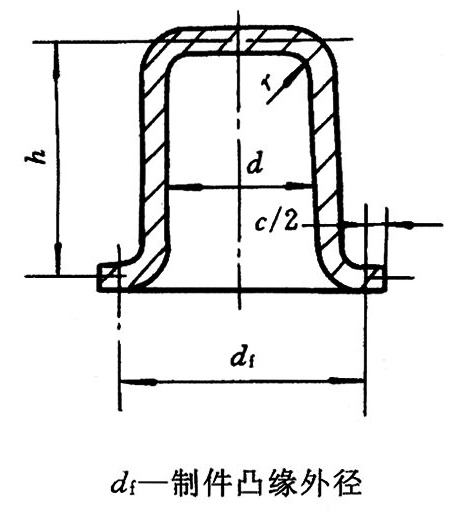

有凸缘拉深件的修边余量c/2

注：本表的单位是mm。

凸缘直径df 凸缘的相对直径df/d
≤1.5 ＞1.5～2 ＞2～2.5 ＞2.5
＜25 1.8 1.6 1.4 1.2
25～50 2.5 2 1.8 1.6
50～100 3.5 3 2.5 2.2
100～150 4.3 3.6 3 2.5
150～200 5 4.2 3.5 2.7
200～250 5.5 4.6 3.8 2.8
＞250 6 5 4 3

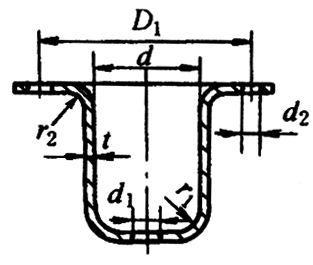

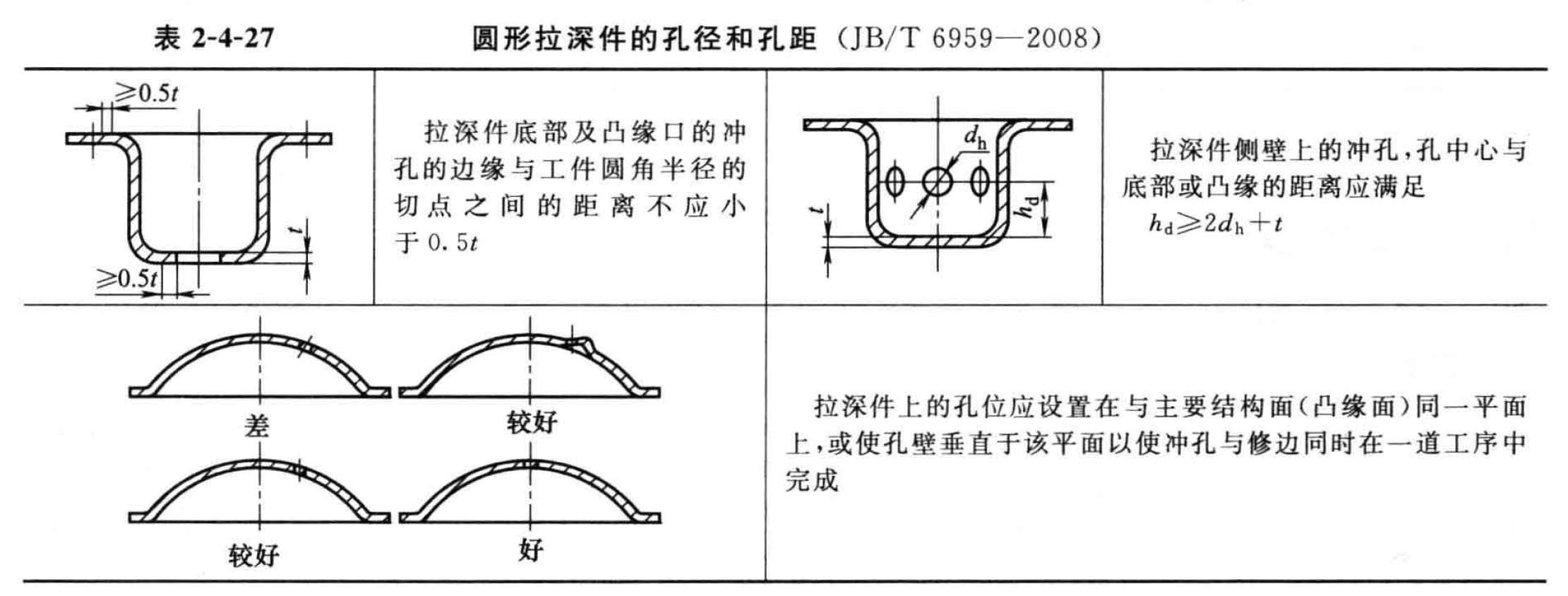

圆形拉深件的孔径和孔距(摘自JB/T 6959-1993)

说明 示意图
底部孔径d1：d1≤d-2r1-t；
孔距D1：D1≥d+3t+2r2+d2

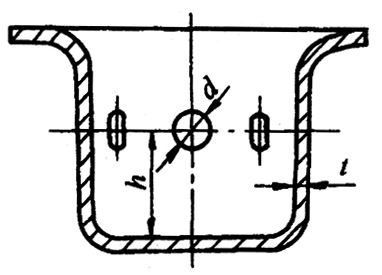

壁上的冲孔中心与底部或凸缘边的距离h：
h≥2d+t

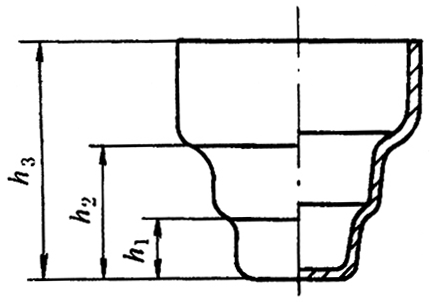

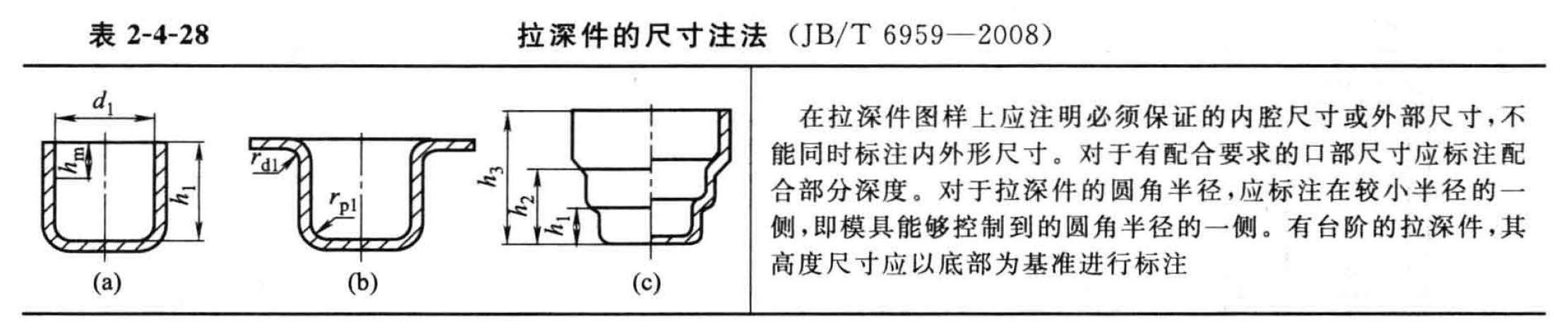

拉深件的尺寸注法(摘自JB/T 6959-1993)

说明:在拉深件图样上应注明必须保证的外部尺寸，或是内腔尺寸，不能同时标注内外形尺寸。有台阶的拉深件，其高度尺寸应以底部为基准标注
