对铸造结构要素的具体尺寸要求

<- 上一项 下一项 ->

壁的连接与过渡

对铸造结构要素的具体尺寸要求分页导航
本页导航 广告链接
TOP

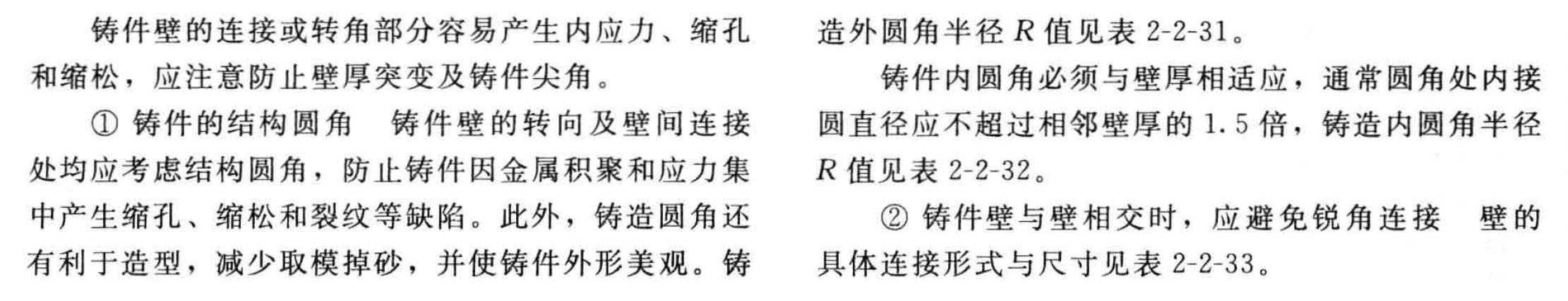

壁的连接与过渡

壁的连接与过渡

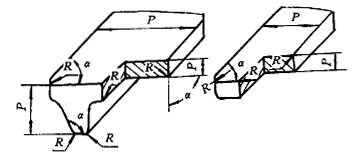

铸造外圆角半径R值

表 2-2-31

注：1．如果铸件不同部位按上表可选出不同的圆角R数值时，应尽量减少或只取一适当的R数值，以求统一。
2．本表的单位是mm。

表面的最小边尺寸P/mm 外圆角α
≤50° 51°～75° 76°～105° 106°～135° 136°～165° ＞165°
≤25 2 2 2 4 6 8
＞25～60 2 4 4 6 10 16
＞60～160 4 4 6 8 16 25
＞160～250 4 6 8 12 20 30
＞250～400 6 8 10 16 25 40
＞400～600 6 8 12 20 30 50
＞600～1000 8 12 16 25 40 60
＞1000～1600 10 16 20 30 50 80
＞1600～2500 12 20 25 40 60 100
＞2500 16 25 30 50 80 120

铸造内圆角半径R值

表 2-2-32

注：1. 对于高锰钢铸件，内圆角半径R值应比表中数值增大1.5倍。
2. 本表的单位是mm。
b/a＜0.4时，c≈0.7(a－b)；b/a=0.5～0.65时，c≈0.8(a－b)；b/a=0.66～0.8 时，c≈a－b。
对于钢，h≈8c；对于铁，h≈9c。

（a＋b）/2（mm） 内圆角α
≤50° 51°～75° 76°～105° 106°～135° 136°～165° ＞165°
钢 铁 钢 铁 钢 铁 钢 铁 钢 铁 钢 铁
≤8 4 4 4 4 6 4 8 6 16 10 20 16
9～12 4 4 4 4 6 6 10 8 16 12 25 20
13～16 4 4 6 4 8 6 12 10 20 16 30 25
17～20 6 4 8 6 10 8 16 12 25 20 40 30
21～27 6 6 10 8 12 10 20 16 30 25 50 40
28～35 8 6 12 10 16 12 25 20 40 30 60 50
36～45 10 8 16 12 20 16 30 25 50 40 80 60
46～60 12 10 20 16 25 20 35 30 60 50 100 80
61～80 16 12 25 20 30 25 40 35 80 60 120 100
81～110 20 16 25 20 35 30 50 40 100 80 160 120
111～150 20 16 30 25 40 35 60 50 100 80 160 120
151～200 25 20 40 30 50 40 80 60 120 100 200 160
201～250 30 25 50 40 60 50 100 80 160 120 250 200
251～300 40 30 60 50 80 60 120 100 200 160 300 250
＞300 50 40 80 60 100 80 160 120 250 200 400 300

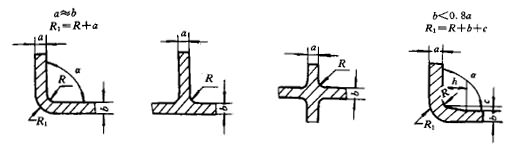

壁的连接形式与尺寸

表 2-2-33

注：1．圆角标准数列为：2、4、6、8、10、12、16、20、25、30、35、40、50、60、80、100mm。
2．当壁厚大于50mm时，R取数列中小值。

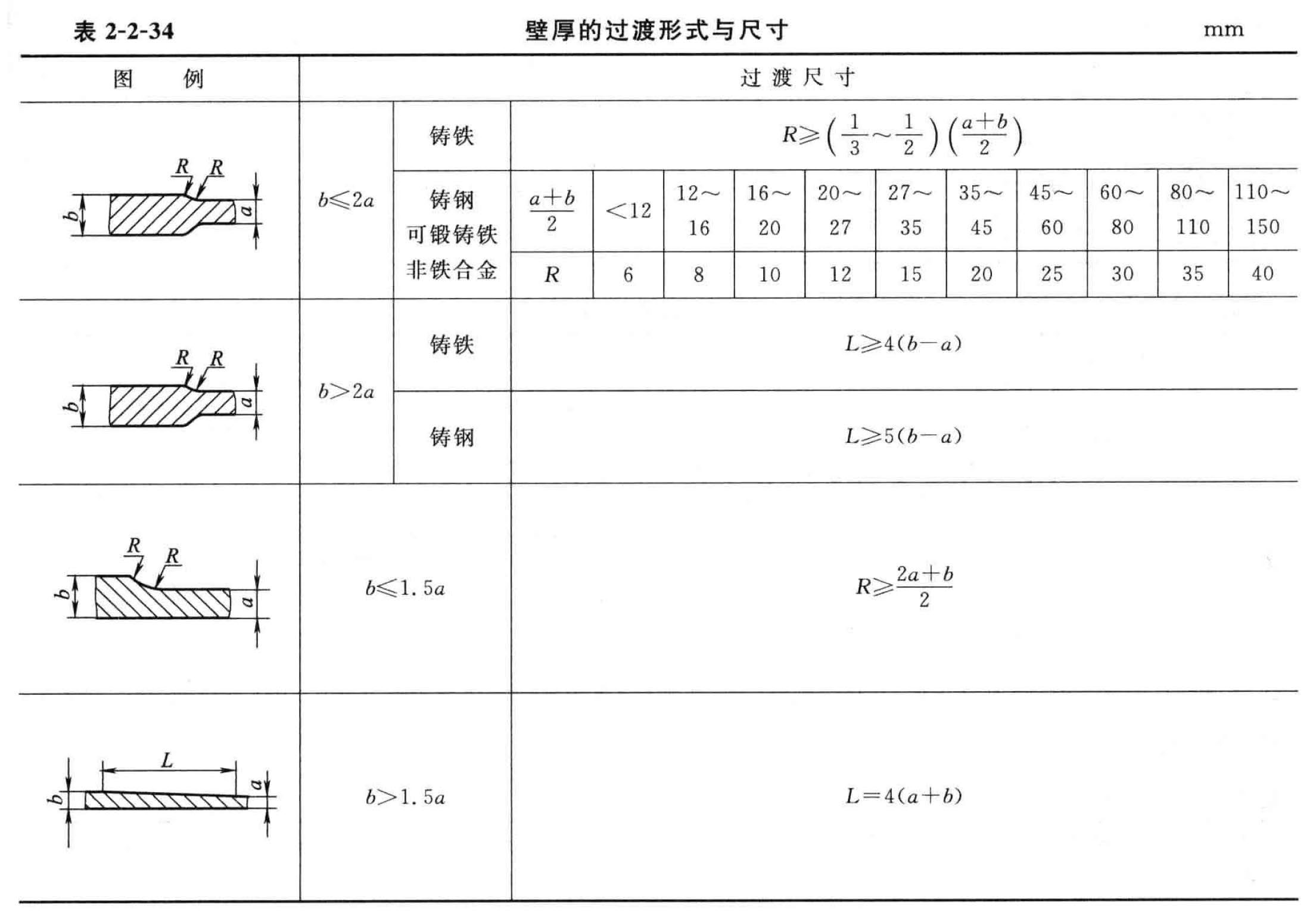

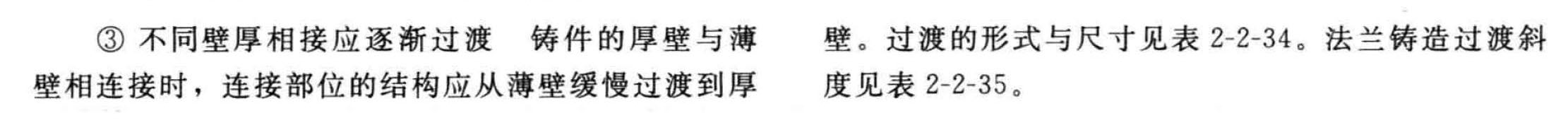

壁厚的过渡形式与尺寸

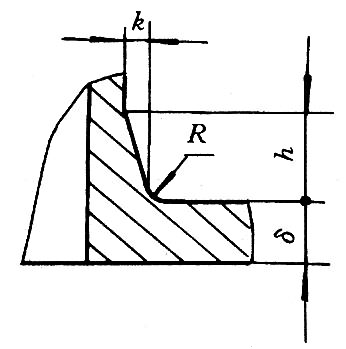

法兰铸造过渡斜度

表 2-2-35

δ/mm k/mm h/mm R/mm
10～15 3 15 5
＞15～20 4 20 5
＞20～25 5 25 5
＞25～30 6 30 8
＞30～35 7 35 8
＞35～40 8 40 10
＞40～45 9 45 10
＞45～50 10 50 10
＞50～55 11 55 10
＞55～60 12 60 15
＞60～65 13 65 15
＞65～70 14 70 15
＞70～75 15 75 15
