ZJ2胀紧连接套的基本尺寸和参数

胀紧连接套的型式与基本尺寸分页导航

本页导航 广告链接

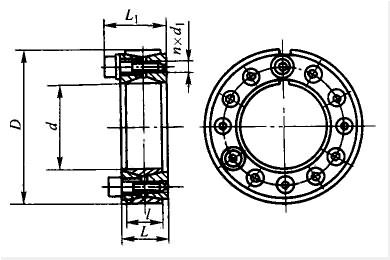

ZJ2胀紧连接套的基本尺寸和参数

注：标记示例：
内径d = 100 mm , 外径D = 145 mm， ZJ2 型胀紧连接套标记为：
胀套ZJ2 ⁃ 100 x 145　GB/T 28701-2012

注：标记示例：
内径d=130mm、外径D=180mm
胀套Z2-130×180 JB/T 7934-1999

基本尺寸							额定载荷		胀套轴接合面上压力pf/MPa	螺钉的拧紧力矩	重量/kg
d/mm	D/mm	l/mm	L/mｍ	L1/mm	d1/mm	n	轴向力Ft/kN	转矩Tt/N·m	胀套轴接合面上压力pf/MPa	TA/N·m	重量/kg
20	47	17	20	27.5	M6	8	27	270	210	14	0.24
22	47	17	20	27.5	M6	8	27	300	195	14	0.23
25	50	17	20	27.5	M6	9	30	380	190	14	0.25
28	55	17	20	27.5	M6	10	33	470	185	14	0.3
30	55	17	20	27.5	M6	10	33	500	175	14	0.29
35	60	17	20	27.5	M6	12	40	700	180	14	0.32
38	63	17	20	27.5	M6	14	46	880	185	14	0.33
40	65	17	20	27.5	M6	14	46	920	180	14	0.34
42	72	20	24	33.5	M8	12	65	1360	200	35	0.48
45	75	20	24	33.5	M8	12	72	1620	210	35	0.57
50	80	20	24	33.5	M8	12	71	1770	190	35	0.6
55	85	20	24	33.5	M8	11	83	2270	200	35	0.63
60	90	20	24	33.5	M8	11	83	2470	180	35	0.69
65	95	20	24	33.5	M8	16	93	3040	190	35	0.73
70	110	24	28	39.5	M10	14	132	4600	210	70	1.26
75	115	24	28	39.5	M10	14	131	4900	195	70	1.33
80	120	24	28	39.5	M10	14	131	5200	180	70	1.4
85	125	24	28	39.5	M10	16	148	6300	195	70	1.49
90	130	24	28	39.5	M10	16	147	6600	180	70	1.53
95	135	24	28	39.5	M10	18	167	7900	195	70	1.62
100	145	29	33	47	M12	14	192	9600	195	125	2.01
105	150	29	33	47	M12	14	190	9980	185	125	2.1
110	155	29	33	47	M12	14	191	10500	180	125	2.15
120	165	29	33	47	M12	16	218	13100	185	125	2.35
125	170	29	33	47	M12	18	220	13780	180	125	2.95
130	180	34	38	52	M12	20	272	17600	165	125	3.51
140	190	34	38	52	M12	22	298	20900	165	125	3.85
150	200	34	38	52	M12	24	324	24200	170	125	4.07
160	210	34	38	52	M12	26	350	28000	170	125	4.3
170	225	38	44	60	M14	22	386	32800	160	190	5.78
180	235	38	44	60	M14	24	420	37800	165	190	6.05
190	250	46	52	68	M14	28	490	46500	150	190	8.25
