ZJ4胀紧连接套的基本尺寸和参数

胀紧连接套的型式与基本尺寸分页导航

本页导航 广告链接

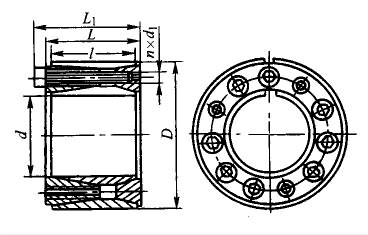

ZJ4胀紧连接套的基本尺寸和参数

注：标记示例：
内径d = 100 mm , 外径D = 160 mm， ZJ4 型胀紧连接套标记为：
胀套ZJ4 ⁃ 100 x 160　GB/T 28701-2012

注：1．Z4型胀紧连接套螺钉的力学性能等级为12.9级。
2．标记示例：
内径d=200mm、外径D=270mm；
胀套Z4-200×270 JB/T 7934-1999

基本尺寸							额定载荷		胀套轴接合面上压力pf/MPa	螺钉的拧紧力矩	重量/kg
d/mm	D/mm	l/mm	L/mm	L1/mm	d1/mm	n	轴向力Ft/kN	转矩Tt/N·m	胀套轴接合面上压力pf/MPa	TA/N·m	重量/kg
70	120	56	62	74	M12	8	197	6850	201	145	3.3
80	130	56	62	74	M12	12	291	11650	263	145	3.7
90	140	56	62	74	M12	12	290	13000	234	145	4
100	160	74	80	94	M14	15	389	19700	213	230	7.2
110	170	74	80	94	M14	15	483	22600	242	230	7.7
120	180	74	80	94	M14	15	482	28900	222	230	8.3
125	185	74	80	94	M14	15	480	30000	212	230	8.5
130	190	74	80	94	M14	15	480	31200	205	230	8.8
140	200	74	80	94	M14	18	574	40200	227	230	9.3
150	210	74	80	94	M14	18	572	42900	212	230	10
160	230	83	94	110	M16	18	800	64000	227	355	14.9
170	240	83	94	110	M16	18	795	67800	214	355	15.7
180	250	83	94	110	M16	21	923	83000	235	355	16.4
190	260	83	94	110	M16	21	921	88000	223	355	17.2
200	270	83	94	110	M16	24	1050	105000	242	355	18.8
210	290	110	116	134	M18	20	1118	117300	197	485	23
220	300	110	116	134	M18	21	1120	123000	189	485	27.7
240	320	110	116	134	M18	24	1280	153000	198	485	29.8
250	330	110	116	134	M18	27	1282	160200	205	485	31
260	340	110	116	134	M18	27	1430	186000	205	485	32
280	370	130	136	156	M20	24	1650	230000	192	690	46
