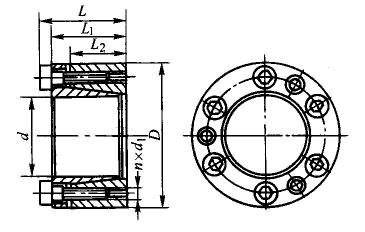

Z3胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

胀紧连接套分页导航
本页导航 广告链接

Z3胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

注：1．Z3型胀紧连接套螺钉的力学性能等级为12．9级。
2．标记示例：
内径d=150mm、外径D=200mm
胀套Z3-150×200 JB/T 7934-1999

Z3胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

基本尺寸 额定载荷 胀套轴接合面上压力pf/MPa 螺钉的拧紧力矩 重量/kg
d/mm D/mm L/mm L1/mm L2/mm d1/mm n 轴向力Ft/kN 转矩Tt/N·m TA/N·m
20 47 37 31 21.7 M6 4 30 300 287 17 0.29
22 47 37 31 21.7 M6 4 30 330 260 17 0.27
25 50 37 31 21.7 M6 5 35 440 287 17 0.3
28 55 37 31 21.7 M6 5 35 490 256 17 0.36
30 55 37 31 21.7 M6 5 35 530 239 17 0.34
35 60 37 31 21.7 M6 6 45 810 246 17 0.38
40 65 37 31 21.7 M6 6 45 940 215 17 0.41
45 75 46 38 25.3 M8 6 80 1860 283 41 0.7
50 80 46 38 25.3 M8 6 80 2070 255 41 0.76
55 85 46 38 25.3 M8 7 90 2540 270 41 0.82
60 90 46 38 25.3 M8 7 90 2770 247 41 0.88
65 95 46 38 25.3 M8 8 105 3580 261 41 0.94
70 110 60 50 33.4 M10 7 140 5100 244 83 2.1
75 115 60 50 33.4 M10 7 140 5460 228 83 2.2
80 120 60 50 33.4 M10 7 140 5850 214 83 2.3
85 125 60 50 33.4 M10 8 175 7450 230 83 2.4
90 130 60 50 33.4 M10 8 175 7900 217 83 2.6
95 135 60 50 33.4 M10 10 205 9900 257 83 2.7
100 145 68 58 40.8 M10 10 220 11000 192 83 3.7
105 150 68 58 40.8 M10 10 220 11550 210 83 3.9
110 155 68 58 40.8 M10 10 220 12100 175 83 4
120 165 68 58 40.8 M10 12 260 15700 192 83 4.3
125 170 68 58 40.8 M12 10 320 17500 189 145 4.8
130 180 68 58 40.8 M12 10 320 20700 188 145 5.9
140 190 68 58 40.8 M12 10 320 22500 175 145 6.3
150 200 77 65 45.4 M12 12 380 28500 196 145 6.7
