C形滑环式组合密封尺寸
C形滑环式组合密封尺寸
|
C形滑环式组合密封尺寸 mm |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
轴用密封(TB4-ⅠA) |
||||||||||
|
杆径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
||||
|
d(f8) |
D(H9) |
|
d2 |
R |
≤ |
≥ |
||||
|
7~17 |
d+5.0 |
5.0 |
2.65 |
0.2~0.4 |
0.3 |
2 |
||||
|
18~39 |
d+6.6 |
6.2 |
3.55 |
0.4~0.6 |
0.3 |
3 |
||||
|
40~108 |
d+9.9 |
9.2 |
5.30 |
0.6~0.8 |
0.4 |
5 |
||||
|
109~670 |
d+13.0 |
12.3 |
7.00 |
0.8~1.2 |
0.4 |
7 |
||||
|
孔用密封(TB4-ⅡA) |
||||||||||
|
缸径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
||||
|
D(H9) |
d(f8) |
|
d2 |
R |
≤ |
≥ |
||||
|
13~23 |
D-5.0 |
5.0 |
2.65 |
0.2~0.4 |
0.3 |
2 |
||||
|
24~49 |
D-6.8 |
6.2 |
3.55 |
0.4~0.6 |
0.3 |
3 |
||||
|
50~121 |
D-10.0 |
9.2 |
5.30 |
0.6~0.8 |
0.4 |
5 |
||||
|
122~680 |
D-13.0 |
12.3 |
7.00 |
0.8~1.2 |
0.4 |
7 |
||||
|

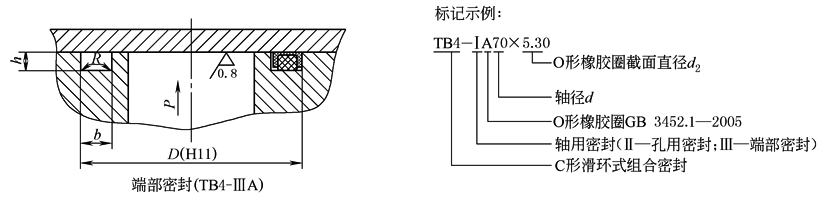

端部密封(TB4-ⅢA) |
||||||||||
|
沟槽外径 |
沟槽宽度 |
沟槽深度 |
O形圈截面直径 |
圆角 |
||||||
|
D(H11) |
|
|
d2 |
R |
||||||
|
15~30 |
5.5 |
2.35 |
2.65 |
0.2~0.4 |
||||||
|
27~50 |
6.6 |
3.10 |
3.55 |
0.4~0.6 |
||||||
|
52~128 |
9.6 |
4.65 |
5.30 |
0.6~0.8 |
||||||
|
128~504 |
11.7 |
6.25 |
7.00 |
0.8~1.2 |
||||||
