L形滑环式组合密封尺寸
L形滑环式组合密封尺寸
L形滑环式组合密封尺寸 mm |
||||||
---|---|---|---|---|---|---|
D1、L1及静密封沟槽尺寸由用户自定。L=n(b+L1),n—密封圈组数 轴用密封(TBL-Ⅰ) 孔用密封(TBL-Ⅱ)

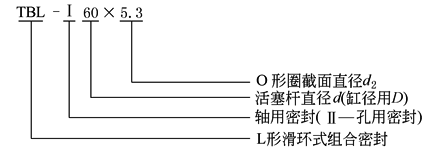

标记示例: |
||||||

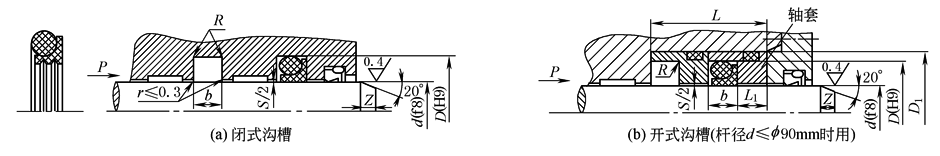

轴用密封(TBL-Ⅰ) |
||||||
杆径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
d(f8) |
D(H9) |
|
d2 |
R |
≤ |
≥ |
6~15 |
d+6.3 |
4.0 |
2.65 |
0.2~0.4 |
0.3 |
2 |
16~38 |
d+8.2 |
5.2 |
3.55 |
0.4~0.6 |
0.3 |
3 |
39~106 |
d+11.7 |
7.6 |
5.30 |
0.6~0.8 |
0.4 |
5 |
107~670 |
d+16.8 |
9.6 |
7.00 |
0.8~1.2 |
0.4 |
7 |

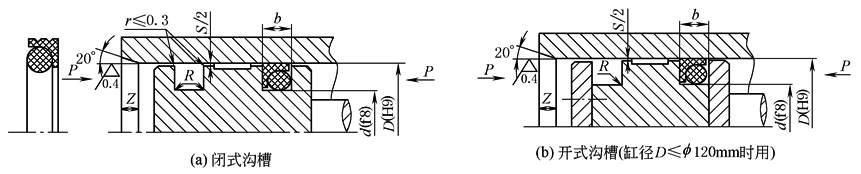

孔用密封(TBL-Ⅱ) |
||||||
缸径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
D(H9) |
d(f8) |
|
d2 |
R |
≤ |
≥ |
26~51 |
D-8.2 |
5.2 |
3.55 |
0.4~0.6 |
0.3 |
3 |
52~127 |
D-11.7 |
7.6 |
5.30 |
0.6~0.8 |
0.4 |
5 |
128~690 |
D-16.8 |
9.6 |
7.00 |
0.8~1.2 |
0.4 |
7 |
注:安装时必须将组合密封件受压一侧面对压力腔。 |
