U形滑环式组合密封尺寸
U形滑环式组合密封尺寸
|
U形滑环式组合密封尺寸 mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
轴用密封(TB6-ⅠA) 孔用密封(TB6-ⅡA)
端部密封(TB6-ⅢA) |
|||||||||
|
轴用密封(TB6-ⅠA) |
|||||||||
|
杆径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
间隙S |
倒角Z |
||||
|
d(f8) |
D(H9) |
|
d2 |
≤ |
≥ |
||||
|
7~17① |
d+6.0 |
5.8 |
2.65 |
0.3 |
3 |
||||
|
18~39① |
d+8.0 |
6.8 |
3.55 |
0.3 |
5 |
||||
|
8~108 |
d+12.6 |
9.2 |
5.30 |
0.4 |
7 |
||||
|
109~670 |
d+16.4 |
12.7 |
7.00 |
0.4 |
10 |
||||
|
孔用密封(TB6-ⅡA) |
|||||||||
|
缸径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
间隙S |
倒角Z |
||||
|
D(H9) |
d(f8) |
|
d2 |
≤ |
≥ |
||||
|
13~23① |
D-6.0 |
5.8 |
2.65 |
0.3 |
3 |
||||
|
24~48① |
D-8.0 |
6.8 |
3.55 |
0.3 |
5 |
||||
|
20~127 |
D-12.6 |
9.2 |
5.30 |
0.4 |
7 |
||||
|
128~690 |
D-16.4 |
12.7 |
7.00 |
0.5 |
10 |
||||
|

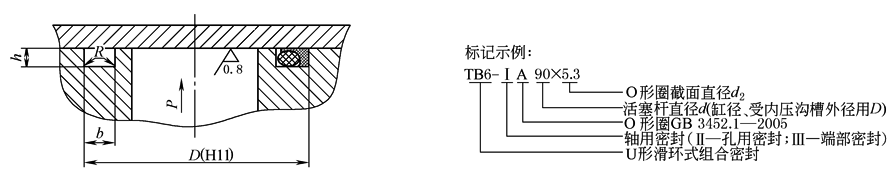

端部密封(TB6-ⅢA) |
|||||||||
|
沟槽外径 |
沟槽宽度 |
沟槽深度 |
O形圈截面直径 |
圆角 |
|||||
|
D(H11) |
|
|
d2 |
R |
|||||
|
19~31 |
5.8 |
3.0 |
2.65 |
0.3~0.4 |
|||||
|
32~59 |
6.8 |
4.0 |
3.55 |
0.4~0.6 |
|||||
|
60~134 |
9.2 |
6.1 |
5.30 |
0.6~0.8 |
|||||
|
135~670 |
12.6 |
8.1 |
7.00 |
0.8~1.2 |
|||||
|
① 配套O形圈截面直径d2为2.65mm、3.55mm系列，适用于压力小于100MPa的工况。 注：安装时必须将组合密封件受压一侧面对压力腔。 |
|||||||||
