双三角滑环式组合密封尺寸
双三角滑环式组合密封尺寸
|
双三角滑环式组合密封尺寸 mm |
|||||||
|---|---|---|---|---|---|---|---|
|

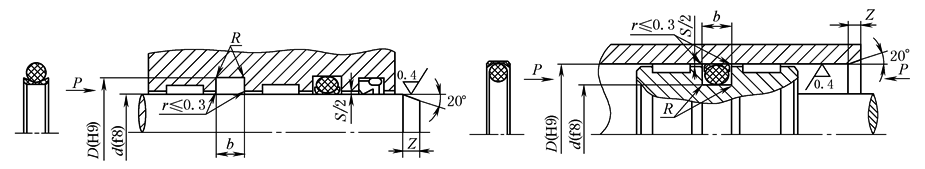

轴用密封(TB7-Ⅰ) 孔用密封(TB7-Ⅱ) (杆径d≤Φ 30mm，建议采用开式沟槽) (缸径D≤Φ 30mm，建议采用开式沟槽)
标记示例：
|
|||||||
|
轴用密封(TB7-Ⅰ) |
|||||||
|
杆径 d(f8) |
沟槽底径D(H9) |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
|
|
液压用 |
液压低摩擦和气动用 |
|
d2 |
R |
≤ |
≥ |
|
|
3~10 |
d+3.0 |
d+3.5 |
2.5 |
1.9 |
0.2~0.3 |
0.2 |
3 |
|
10~22 |
d+4.0 |
d+4.5 |
3.2 |
2.4 |
0.3~0.4 |
0.3 |
4 |
|
22~50 |
d+6.0 |
d+6.6 |
4.7 |
3.5 |
0.4~0.6 |
0.4 |
5 |
|
48~150 |
d+10.0 |
d+10.6 |
7.5 |
5.7 |
0.6~0.8 |
0.6 |
6 |
|
150~485 |
d+15.0 |
d+15.6 |
11.0 |
8.6 |
0.8~1.2 |
0.6 |
8 |
|
孔用密封(TB7-Ⅱ) |
|||||||
|
缸径 D(H9) |
沟槽底径d(f8) |
沟槽宽度 |
O形圈截面直径 |
圆角 |
间隙S |
倒角Z |
|
|
液压用 |
液压低摩擦和气动用 |
|
d2 |
R |
≤ |
≥ |
|
|
6~13 |
D-3.0 |
D-3.5 |
2.5 |
1.9 |
0.2~0.3 |
0.2 |
3 |
|
14~27 |
D-4.0 |
D-4.5 |
3.2 |
2.4 |
0.3~0.4 |
0.3 |
4 |
|
28~57 |
D-6.0 |
D-6.6 |
4.7 |
3.5 |
0.4~0.6 |
0.3 |
5 |
|
58~164 |
D-10.0 |
D-10.6 |
7.5 |
5.7 |
0.6~0.8 |
0.4 |
6 |
|
165~485 |
D-15.0 |
D-15.6 |
11.0 |
8.6 |
0.8~1.2 |
0.4 |
8 |
