H形高速旋转组合密封尺寸
H形高速旋转组合密封尺寸
|
H形高速旋转组合密封尺寸 mm |
|||||
|---|---|---|---|---|---|
|

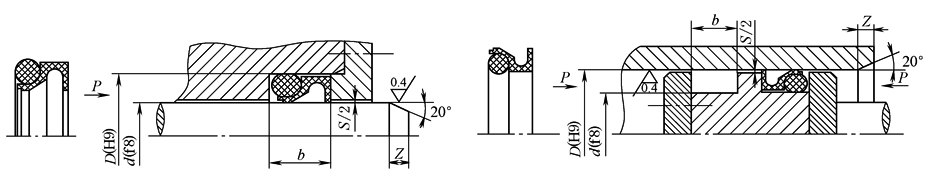

轴用密封(TBH-Ⅰ) 孔用密封(TBH-Ⅱ) 标记示例：
|
|||||
|
轴用密封(TBH-Ⅰ) |
|||||
|
轴径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
间隙S |
倒角Z |
|
d(f8) |
D(H9) |
|
d2 |
≤ |
≥ |
|
6~15 |
d+6.4 |
8.0 |
2.65 |
0.3 |
2 |
|
16~38 |
d+8.4 |
10.6 |
3.55 |
0.3 |
3 |
|
39~108 |
d+11.6 |
13.5 |
5.30 |
0.4 |
5 |
|
109~670 |
d+14.6 |
16.5 |
7.00 |
0.4 |
7 |
|
孔用密封(TBH-Ⅱ) |
|||||
|
孔径 |
沟槽底径 |
沟槽宽度 |
O形圈截面直径 |
间隙S |
倒角Z |
|
D(H9) |
d(f8) |
|
d2 |
≤ |
≥ |
|
14~25 |
D-6.4 |
8.0 |
2.65 |
0.3 |
2 |
|
26~51 |
D-8.4 |
10.6 |
3.55 |
0.3 |
3 |
|
52~127 |
D-11.6 |
13.5 |
5.30 |
0.4 |
5 |
|
128~500 |
D-14.6 |
16.5 |
7.00 |
0.4 |
7 |
|
注：1．建议密封对偶面硬度大于等于55HRC。 2．安装时必须将组合密封件受压一侧面对压力腔。 |
|||||
