机械密封标准

强制循环系统

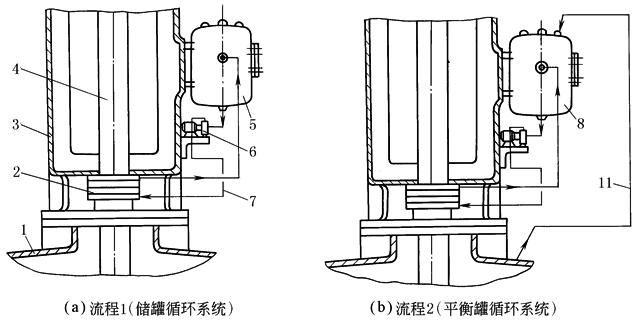

图(1)　强制循环系统示意图

1—搅拌容器；2—机械密封；3—支架；4—搅拌轴；5—储罐；6—循环泵；

7—隔离液入口管；8—平衡罐；9—加压罐；10—循环泵；11—平衡管

热对流循环系统

图(2)　热对流循环系统示意图

1—搅拌容器；2—机械密封；3—支架；4—搅拌轴；5—储罐；6—隔离液入口管；

7—平衡罐；8—平衡管；9—加压罐；10—增压罐；11—隔离液出口管；12—气相管

机械密封循环保护系统(HG 21572—1995)适用于设计压力-0.1~1.6MPa，设计温度-20~300℃的搅拌容器，用于搅拌轴的机械密封。

循环保护系统的工作方式分为强制循环(图1)和热对流循环(图2)两种，具备润滑、调温、调压等功能。由储罐、加压罐、循环泵、管件、阀门以及控制仪表等构成。被密封介质温度t≥80℃时，一般选用强制循环系统。若选用热对流循环系统，需加冷却装置。被密封介质温度t＜80℃时，选用热对流循环系统。通常，循环保护系统密封腔进出口接管呈180°对称布置。

储罐用于储存隔离液。储罐按加压方式分平衡罐和加压罐。平衡罐是指与搅拌釜气相空间连通，与搅拌釜压力平衡，平衡罐应垂直安装，并高于密封腔0.5~1m。加压罐是指与高压气体钢瓶(或高压气源)通过减压阀连接进行加压，加压罐应垂直安装。储罐一般为自然散热，必要时可设置蛇管换热装置，以提高散热能力。储罐上应装有液位计，必要时可装上手动补液装置。当搅拌轴径大于等于80mm时，选用容积为10L的储罐，使用温度大于200℃时应装有换热面积 0.2m²的蛇管换热器；当轴径小于80mm时，选用容积为5L的储罐，使用温度大于200℃时应装有换热面积0.115m²的蛇管换热器。隔离液温度应控制在密封腔进口温度t₂ ≤55℃，温升Δt≤25℃，出口温度t₁＝t₂＋Δt≤80℃。被密封介质为油、水等一般性介质时，推荐使用丙三醇作为隔离液；被密封介质为其他介质时，隔离液的选择应与密封制造厂协商。

图2流程8中设有增压罐10，它借自身带有压差活塞维持与被密封介质的压差，且能储存隔离液。利用气相管12使搅拌釜上部气相压力与隔离液压力平衡。输送由密封腔排出的液体到增压罐内活塞的上部，利用活塞上下面积不同，保持活塞上部的压力高于釜内压力。增压罐内装有蛇管冷却装置。必要时，增压罐可装设磁性液位报警器。增压罐应垂直安装，容积为4L，增压比有 1∶1.1和1∶1.5两种。

强制循环系统中的循环泵10(图1)流量有0.3~1.5L/min和1.5~5L/min两种，扬程均为10m。
