泵用机械密封(JB/T1472-1994)

泵用机械密封(JB/T 1472—1994)
表1　　　　　　　　　　　　　　　　　　　　　　　密封适用范围及材料
密封适用范围	名称																	型号				压力 /MPa							温度 /℃					转速 /r·min^-¹					轴径 /mm				介质
	内装式单端面		单弹簧	非平衡型并圈弹簧传动														103				0~0.8							-20~80					≤3000					16~120				汽油、煤油、柴油、蜡油、原油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硝酸、脂酸、尿素、碱液、海水、水等
				平衡型并圈弹簧传动														B103				0.6~3，0.3~3^①
				非平衡型套传动														104				0~0.8
				平衡型套传动														B104				0.6~3，0.3~3^①
			多弹簧	非平衡型螺钉传动														105				0~0.8																	35~120
			多弹簧	平衡型螺钉传动														B105				0.6~3，0.3~3^①																	35~120
	外装式单端面单弹簧非平衡型拨叉传动																	114				0~0.2							0~60					≤3600					16~100				腐蚀性介质，如浓及稀硫酸、40%以下硝酸、30%以下盐酸、磷酸、碱等
密封材料	摩擦副材料																																												辅助密封圈材料
	材料							代号		材料							代号			材料							代号				材料										代号				材料					形状			代号
	浸酚醛碳石墨							B₁		浸锑碳石墨							A₃			钨钴硬质合金							U				锡磷或锡锌青铜										N				丁腈橡胶					O形			P
	热压酚醛碳石墨							B₂		氧化铝陶瓷							V			钢结硬质合金							L				硅铁										R₁				氟橡胶					O形			V
	浸呋喃碳石墨							B₃		金属陶瓷							X			不锈钢喷涂非金属粉末							J₁				耐磨铸铁										R₂				硅橡胶					O形			S
	浸环氧碳石墨							B₄		氮化硅							Q			不锈钢喷焊金属粉末							J₂				整体不锈钢										F				乙丙橡胶					O形			E
	浸铜碳石墨							A₁		碳化硅							O			填充聚四氟乙烯							Y				不锈钢堆焊硬质合金										I				聚四氟乙烯					V形			T
	浸巴氏合金碳石墨							A₂		工程塑料							Z
① 对黏度较大、润滑性好的介质取0.6~3；对黏度较小、润滑性差的介质取0.3~3。密封型号标记标记方法：标记示例： a．内装式单端面单弹簧非平衡型并圈弹簧传动的泵用机械密封，旋转环为钨钴硬质合金，静止环为浸酚醛石墨，密封圈为丁腈-40橡胶圈，轴(或轴套)外径40mm。标记为 103UB₁P-40 b．内装式单端面多弹簧平衡型螺钉传动的泵用机械密封，旋转环为氧化铝陶瓷，静止环为浸呋喃石墨，密封圈为聚四氟乙烯V形圈，轴(或轴套)外径50mm，载荷系数K＝0.80。标记为 B105VB₃T-50/80
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　载荷系数
载荷系数K/%							85											80							75											70										60
代　号							85											80							75											70										60
密封主要技术要求 1)密封端面的要求 a．平面度误差不大于0.0009mm。 b．硬质材料表面粗糙度R_a值为0.2μm，软质材料表面粗糙度R_a值为0.4μm 2)静止环和旋转环与辅助密封圈接触部位的表面粗糙度R_a值为3.2μm，外圆或内孔尺寸公差为h8或H8 3)弹簧应符合ZB J22 004的规定。选用弹簧旋向时，应注意轴的旋向，应使弹簧愈旋愈紧 4)性能要求 a．泄漏量：轴(或轴套)外径小于等于50mm，泄漏量小于等于3mL/h；外径大于50mm，泄漏量小于等于5mL/h b．磨损量：以清水介质试验，运转100h，任一密封环磨损量均不大于0.02mm c．使用期：在合理选型、正确安装使用的情况下，使用期一般为一年 5)安装与使用要求安装机械密封部位的轴的轴向窜动量不大于0.3mm，其他安装使用要求按表机械密封技术条件的规定

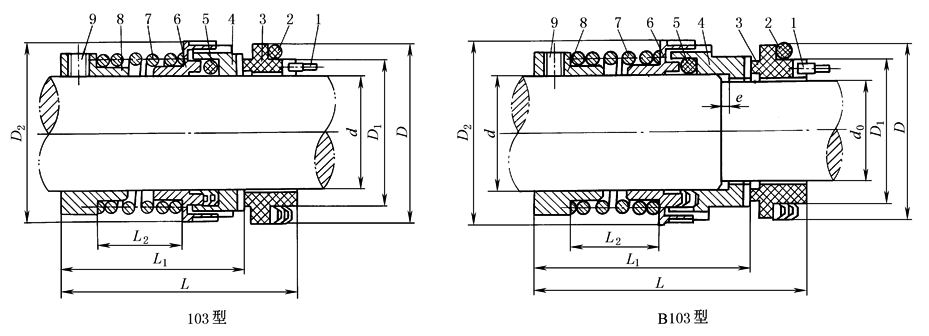

表3　　　　　　　　　　　　　　　　　　　　　　　103型和B103型机械密封主要尺寸
1—防转销；2，5—辅助密封圈；3—静止环；4—旋转环；6—推环；7—弹簧；8—弹簧座；9—紧定螺钉 mm
规格		103型和B103型																			103型												B103型
规格		d				D₂						D₁				D					L			L₁				L₂					d₀				L					L₁						L₂			e
16		16				33						25				33					56			40				12					11				64					48						12			2
18		18				35						28				36					60			44				16					13				68					52						16
20		20				37						30				40					63			44				16					15				71					52						16
22		22				39						32				42					67			48				20					17				75					56						20
25		25				42						35				45					67			48				20					20				75					56						20
28		28				45						38				48					69			50				22					22				77					58						22
30		30				52						40				50					75			56				22					25				84					65						22			3
35		35				57						45				55					79			60				26					28				89					70						26
40		40				62						50				60					83			64				30					34				93					74						30
45		45				67						55				65					90			71				36					38				100					81						36
50		50				72						60				70					94			75				40					44				104					83						40
55		55				77						65				75					96			77				42					48				106					87						42
60		60				82						70				80					96			77				42					52				106					87						42
65		65				92						80				90					111			89				50					58				118					96						50
70		70				97						85				97					116			91				52					62				126					101						52
75		75				102						90				102					116			91				52					66				126					101						52
80		80				107						95				107					123			98				59					72				133					108						59
85		85				112						100				112					125			100				59					76				135					110						5 9
90		90				117						105				117					126			101				60					82				136					111						6 0
95		95				122						110				122					126			101				60					85				136					111						6 0
100		100				127						115				127					126			101				60					90				136					111						60
110		110				141						130				142					153			126				80					100				165					138						80
120		120				151						140				152					153			126				80					110				165					138						80
表4　　　　　　　　　　　　　　　　　　　　　　　104型和B104型机械密封主要尺寸
1—防转销；2，5—密封圈；3—静止环；4—旋转环；6—推环；7—弹簧；8—弹簧座；9—紧定螺钉 mm
规格		104型和B104型																	104型											B104型
规格		d			D						D₁			D₂					L				L₁			L₂				d₀					L					L₁				L₂					L₃			e
16		16			33						25			33					53				37			8				11					61					45				8					57			2
18		18			36						28			35					58				40			11				13					64					48				11					60
20		20			40						30			37					59				40			11				15					67					48				11					62
22		22			42						32			39					62				43			14				17					70					51				14					65
25		25			45						35			42					62				43			14				20					70					51				14					65
2		28			48						38			45					63				44			15				22					71					52				15					66
30		30			50						40			52					68				49			15				25					77					58				15					72			3
35		35			55						45			57					70				51			17				28					80					61				17					75
40		40			60						50			62					73				54			20				34					83					64				20					78
45		45			65						55			67					79				60			25				38					89					70				25					84
50		50			70						60			72					82				63			28				44					92					73				28					87
55		55			75						65			77					84				65			30				48					94					75				30					89
60		60			80						70			82					84				65			30				52					94					75				30					89
65		65			90						80			92					96				74			35				58					108					81				35					98
70		70			97						85			97					101				76			37				62					111					86				37					105
75		75			102						90			102					101				76			37				66					111					86				37					105
80		80			107						95			107					106				81			42				72					116					91				42					110
85		85			112						100			112					107				82			42				76					117					92				42					111
90		90			117						105			117					108				83			43				82					118					93				43					112
95		95			122						110			122					108				83			43				85					118					93				43					112
100		100			127						115			127					108				83			43				90					118					93				43					112
110		110			142						130			141					132				105			60				100					144					117				60					138
120		120			152						140			151					132				105			60				110					144					117				60					138
表5　　　　　　　　　　　　　　　　　　　　　　　105型、B105型和114型机械密封主要尺寸　　　　　　　　　　　　　　　　　mm

1—防转销；2，5—辅助密封圈；3—静止环；4—旋转环；6—传动销；7—推环；8—弹簧；9—紧定螺钉； 10—弹簧座；11—传动螺钉
1—密封垫；2—静止环；3—旋转环；4—密封圈；5—推环；6—弹簧；7—弹簧座；8—紧定螺钉 mm
规格			105型和B105型																						105型													B105型
规格			d						D						D₁						D₂				L₁							L						d₀							L₁					L
35			35						55						45						57				38							57						28							48					67
40			40						60						50						62				38							57						34							48					67
45			45						65						55						67				39							58						38							49					68
50			50						70						60						72				39							58						44							49					68
55			55						75						65						77				39							58						48							49					68
60			60						80						70						82				39							58						52							49					68
65			65						90						80						91				44							66						58							51					75
70			70						97						85						96				44							69						62							54					79
75			75						102						90						101				44							69						66							54					79
80			80						107						95						106				44							69						72							54					79
85			85						112						100						111				46							71						76							56					81
90			90						117						105						116				46							71						82							56					81
95			95						122						110						121				46							71						85							56					81
100			100						127						115						126				46							71						90							56					81
110			110						142						130						140				51							78						100							73					100
120			120						152						140						150				51							78						110							73					100
规格			114型
规格			d										D₁								D₂								L									L₁									L₂
16			16										34								40								55									44									11
18			18										36								42								55									44									11
20			20										38								44								58									47									14
22			22										40								46								60									49									16
25			25										43								49								64									53									20
28			28										46								52								64									53									20
30			30										53								64								73									62									22
35			35										58								69								76									65									25
40			40										63								74								81									70									30
45			45										68								79								89									75									34
50			50										73								84								89									75									34
55			55										78								89								89									75									34
60			60										83								94								97									83									42
65			65										92								103								100									86									42
70			70										97								110								100									86									42
