耐酸泵用机械密封(JB/T7372-1994)

耐酸泵用机械密封(JB/T 7372—1994)
表1　　　　　　　　　　　　　　　　　　　　　　　　　密封材料及应用范围
密封适用范围	名　　称														型号					压力 /MPa						温度 /℃					转速 /r·min^-¹							轴径 /mm			介质
	外装、单端面、单弹簧、聚四氟乙烯波纹管型														151					0~0.5						0~80					≤3000							30~60			酸性液体
	外装、单端面、单弹簧、聚四氟乙烯波纹管型														152																							30~70			酸性液体
	内装、内流、单端面、多弹簧、聚四氟乙烯波纹管型														153																										酸性液体(氢氟酸、发烟硝酸除外)
	内装、单端面、单弹簧、非平衡型														154					0~0.6																					酸性液体(氢氟酸、发烟硝酸除外)
密封材料	密封环材料					代号				密封环材料						代号						辅助密封圈材料											代号				弹簧和其他结构件材料							代号
	氧化铝					V				浸树脂石墨						B						乙丙橡胶											E				铬镍钢							F
	氮化硅					Q				碳石墨						C						氟橡胶											V				铬镍钼钢							G
	碳化硅					O				碳化硼						L						橡胶外包覆聚四氟乙烯											M				高镍合金							M
	填充聚四氟乙烯					Y																聚四氟乙烯											T
注：密封性能要求为，泄漏量不大于3mL/h；清水试验，运转100h，任一密封面磨损量不大于0.03mm；使用期不少于4000h。条件苛刻不受此限。

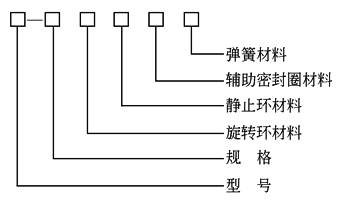

密封型号标记标记方法：
标记示例：152型机械密封，公称直径为35mm(35)，旋转环材料为填充聚四氟乙烯(Y)，静止环材料为氧化铝(V)，辅助密封圈材料为聚四氟乙烯(T)，弹簧材料为1Cr18Ni9Ti(F)的耐酸泵用机械密封，标记为 152-35YVTF
表2　　　　　　　　　　　　　　　　　　　　　　151型和152型机械密封主要尺寸
1—静止环；2—静止环垫；3—波纹管密封环；4—弹簧前座； 5—弹簧；6—弹簧后座；7—夹紧环；8—螺钉；9—垫圈																								1—静止环密封垫；2—静止环；3—波纹管密封环；4—弹簧座；5—弹簧；6—内六角螺钉； 7—分半夹紧环；8—紧定螺钉；9—固定环
mm
公称尺寸		151型																			152型
公称尺寸		30		35			40		45			50		55			60				30		35					40	45					50		55				60		65			70
d		30		35			40		45			50		55			60				30		35					40	45					50		55				60		65			70
D		65		70			75		80			88		93			98				75		80					85	90					95		100				105		110			115
D₁		53		58			63		68			73		78			83				53		58					63	68					73		78				83		88			93
I		31		34			36		37			44		46			47
L₁		63		66			68		69			76		78			79
L₂		74		77			79		83			90		92			93
L																					59									62
表3　　　　　　　　　　　　　　　　　　　　　　　　　　153型机械密封主要尺寸
1—辅助密封圈；2—旋转环；3—填充聚四氟乙烯波纹管静止环；4—辅助密封圈；5—推套；6—弹簧 mm
规格					公　称　尺　寸
规格					d₀						d							d₁									D								L						L₁
153-35					25						35							70									60								88						48
153-40					30						40							75									65								91						51
153-45					35						45							80									70								91						51
153-50					40						50							85									75								91						51
153-55					45						55							90									80								91						51
表4　　　　　　　　　　　　　　　　　　　　　　　　　154型机械密封主要尺寸
1—防转销；2，6，11，12，14—密封圈；3—撑环；4—静环；5—动环；7—推环；8—弹簧；9—轴套；10—密封垫；13—密封端盖 mm
公称尺寸			规　　格
公称尺寸			35					40					45						50						55							60							65				70
d			35					40					45						50						55							60							65				70
D			55					60					65						70						75							80							90				97
D₁			45					50					55						60						65							70							80				85
D₂			57					62					67						72						77							82							87				92
L₁			49					52					57						65						67							67							77				79
L₂			17					20					25						28						30							30							35				37
L			68					71					76						84						86							86							99				102
