泵用焊接金属波纹管机械密封(JB/T8723-1998)

机械密封标准分页导航

本页导航 广告链接

泵用焊接金属波纹管机械密封(JB/T8723-1998)

泵用焊接金属波纹管机械密封(JB/T 8723—1998)
表1　　　　　　　　　　　　　　　　　　　　　　　　　密封适用范围
名　　称									型号				工作压力/MPa								工作温度 /℃					速　　度						轴径 /mm				介　质
名　　称									型号				单层波片				双层波片				工作温度 /℃					/m·s^-¹		/r·min^-¹				轴径 /mm				介　质
内装、单端面、旋转式、平垫密封、法兰连接波纹管机械密封									J111				0~2				0~3.5				-75~260					≤25		≤4500				30~120				油类、轻烃、芳烃、有机溶剂、弱酸、碱液、水、氨水等清洁的或含颗粒的流体
内装、单端面、静止式、平垫密封、法兰连接波纹管机械密封									J112				0~2				0~3.5				-75~260					≤50		≤8000				30~100
内装、单端面、旋转式、填料密封、紧定螺钉连接波纹管机械密封									J113				0~2				0~3.5				-75~260					≤25		≤4500				20~120
内装、单端面、静止式、角形圈密封、夹固连接波纹管机械密封									J114				0~2				0~3.5				-75~260					≤50		≤8000				30~100
内装、单端面、旋转式、填料密封、内拨叉传动波纹管机械密封									J115				0~2				0~3.5				-75~260					≤25		≤4500				20~100
内装、单端面、旋转式、O形圈密封、防扭套传动波纹管机械密封									J123				0~2				0~3.5				-20~180					≤25		≤4500				30~100
密封性能要求 (1) 泄漏量 a．现场使用及运转试验的平均泄漏量，按表2规定 b．静压试验的平均泄漏量不超过运转试验的1/3 (2) 磨损量用清水介质做运转试验，时间为100h，任一密封环磨损量应不大于0.02mm (3) 使用期使用期不少于4000h，特殊工况例外表2
轴　径 d /mm						转　速 n /r·min^-¹									压　力 p /MPa										平均泄漏量Q/mL·h^-¹
轴　径 d /mm						转　速 n /r·min^-¹									压　力 p /MPa										运转试验								现场使用
≤50						≤3000									0~2										≤3								≤8
						≤3000									2~5										≤5								≤8
						≤6000									0~2										≤7								≤12
						≤6000									2~5										≤10								≤12
＞50						≤3000									0~2										≤5								≤10
						≤3000									2~5										≤7								≤15
						≤6000									0~2										≤10								≤15
						≤6000									2~5										≤15								≤18
波纹管机械密封材料选用要求 1)输送介质温度在不高于-20℃、不低于200℃时，密封环座材料应优先采用高镍合金 2)在介质有结晶、易结焦或含颗粒时，摩擦副应采用硬-硬材料配对 3)辅助密封材料在输送介质温度不低于200℃时，应优先采用柔性石墨；当介质有腐蚀性时，应慎用金属垫片 4)波纹管座材料性能不得低于铬镍钢的性能 5)波纹管组件常用材料应符合表3，特殊工况时材料由制造厂与用户协商确定，但应符合标准规定
表3　　　　　　　　　　　　　　　　　　　　　波纹管组件常用材料及适用工况
输送介质温度/℃		波纹管组件材料代号					适　用　介　质												说　　明
输送介质温度/℃		波纹管组件材料代号					适　用　介　质												密封环材料										代号		辅助密封材料							代号
-20~200		AEG BFG BGG BEG UEG					清洁、无腐蚀或弱腐蚀介质												浸金属石墨										A		氟橡胶							V
																			浸树脂石墨										B		工业纯铝							L
																			碳化硅										O		纯铜							O
																			硬质合金										U		波纹管和其他材料							代号
		AEY UEY					清洁、无腐蚀介质												硬质喷涂层										P		波纹管和其他材料							代号
		AEY UEY					清洁、无腐蚀介质												辅助密封材料										代号		铬钢							E
		UFG UGG					有颗粒、无腐蚀或弱腐蚀介质，碱液												辅助密封材料										代号		铬钢							E
		UFG UGG					有颗粒、无腐蚀或弱腐蚀介质，碱液												柔性石墨										C		铬镍钢							F
-75~200		BMH					清洁、无腐蚀或弱腐蚀介质												乙丙橡胶										E		铬镍钼钢							G
-75~200		BMH					清洁、无腐蚀或弱腐蚀介质												丁腈橡胶										P		镍基高温合金							H
-75~400		AMY UMY					有颗粒、无腐蚀介质												丁腈橡胶										P		镍基高温合金							H
		AMY UMY					有颗粒、无腐蚀介质												硅橡胶										S		低膨胀合金							M
		AMH					清洁、无腐蚀或弱腐蚀介质												聚四氟乙烯或填充聚四氟乙烯										T		钛合金							T
		UMH					有颗粒、无腐蚀或弱腐蚀介质																								沉淀硬化钢							Y
波纹管机械密封标记方法：标记示例：内装、单端面、旋转式填料密封、紧定螺钉连接波纹管机械密封；安装轴径为70mm(070)；非补偿环材料为硬质合金(U)密封环；波纹管组件材料为：浸树脂石墨(B)密封环、铬钢(E)环座、铬镍钼钢(G)波纹管；辅助密封材料为柔性石墨(C)；其他材料为铬镍钢(F)。标记为 J113-070/UBEGCF
J111型波纹管机械密封主要尺寸
1—内六角螺钉；2—垫圈；3—平垫片；4—波纹管组件；5—静环；6—静环密封圈表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径	D₁			D₃ (max)				D₄ (min)				D₆		D₇				L₁ (max)				L₃		L₄			L₅			L₁₁		n			d		D_m
30	30			47				49				39		45				51				此尺寸不作规定，各制造厂可根据有关资料选取		2			5			9		8			4.5		40
35	35			51				53				44		50				51						2			5			9		8			4.5		44
40	40			62				65				51		58				65						2			5			12		6			6.5		52
45	45			67				70				56		63				68						2			6			12		6			6.5		56
50	50			72				75				62		70				68						2.5			6			12		6			6.5		62
55	55			78				83				67		75				73.5						2.5			6			12		6			6.5		67
60	60			83				88				72		80				73.5						2.5			6			12		6			6.5		72
65	65			88				93				77		85				73.5						2.5			6			12		6			6.5		76
70	70			97				102				83		92				73.5						2.5			7			12		6			6.5		84
75	75			99				104				88		97				76.5						2.5			7			12		6			6.5		88
80	80			104				109				95		105				76.5						3			7			12		6			6.5		91
85	85			109				114				100		110				76.5						3			7			12		6			6.5		97
90	90			115				120				105		115				78.5						3			7			12		6			6.5		103
95	95			121				124				110		120				78.5						3			7			12		8			6.5		110
100	100			124				129				115		125				78.5						3			7			12		8			6.5		113
105	105			133				138				120		130				78.5						3			7			12		8			6.5		116
110	110			138				143				125		136				78.5						3			7			12		12			6.5		125
115	115			143				148				130		141				78.5						3			7			12		12			6.5		127
120	120			148				153				135		146				78.5						3			7			12		12			6.5		135
J112型波纹管机械密封主要尺寸
1—内六角螺钉；2—垫圈；3—平垫片；4—动环；5—波纹管组件表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径			D₁			D₃ (max)					D₄ (min)				L₁ (max)					L₁₁					n			d					D_m			L₃
30			30			47					49				68					9					8			4.5					40			此尺寸不作规定，各制造厂可根据有关资料选取
35			35			51					53				70					9					8			4.5					44
40			40			62					65				91					12					6			6.5					52
45			45			67					70				96					12					6			6.5					56
50			50			72					75				96					12					6			6.5					62
55			55			78					83				101					12					6			6.5					67
60			60			83					88				101					12					6			6.5					72
65			65			88					93				101					12					6			6.5					76
70			70			97					102				106					12					6			6.5					84
75			75			99					104				106					12					6			6.5					88
80			80			104					109				106					12					6			6.5					91
85			85			109					114				106					12					6			6.5					97
90			90			115					120				106					12					6			6.5					103
95			95			121					126				106					12					8			6.5					110
100			100			124					129				106					12					8			6.5					113
J113型波纹管机械密封主要尺寸
1—内六角螺钉；2—垫圈；3—紧定螺钉；4—定位环；5—填料密封圈；6—波纹管组件；7—静环；8—静环密封圈表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径			D₁			D₃ (max)					D₄ (min)				D₆					D₇					L₁ (max)			L₃					L₄			L₅
20			20			36					38				29					35					58			此尺寸不作规定，各制造厂可根据有关资料选取					2			5
22			22			38					40				31					37					58								2			5
24			24			40					42				33					39					58								2			5
25			25			42					44				34					40					58								2			5
28			28			45					47				37					43					58								2			5
30			30			47					49				39					45					58								2			5
32			32			49					51				42					48					58								2			5
33			33			50					53				42					48					58								2			5
35			35			52					55				44					50					58								2			5
38			38			56					60				49					56					70								2			6
40			40			59					63				51					58					70								2			6
43			43			62					66				54					61					70								2			6
45			45			64					68				56					63					70								2			6
48			48			67					71				59					66					70								2			6
50			50			71					75				62					70					70								2.5			6
53			53			74					78				65					73					75								2.5			6
55			55			77					81				67					75					75								2.5			6
58			58			80					85				70					78					75								2.5			6
60			60			83					88				72					80					75								2.5			6
63			63			85					90				75					83					80								2.5			6
65			65			88					93				77					85					80								2.5			6
68			68			90					95				81					90					80								2.5			7
70			70			94					99				83					92					80								2.5			7
75			75			99					104				88					97					80								2.5			7
80			80			104					109				95					105					80								3			7
85			85			109					114				100					110					80								3			7
90			90			115					119				105					115					85								3			7
95			95			120					125				110					120					85								3			7
100			100			124					129				115					125					85								3			7
105			105			133					138				120					131					85								3			7
110			110			138					143				125					136					85								3			7
115			115			143					148				130					141					85								3			7
120			120			148					153				135					146					85								3			7

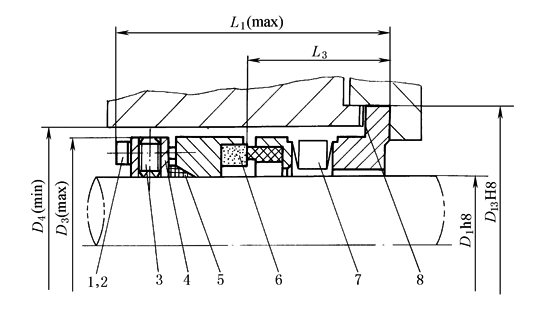

J114型波纹管机械密封主要尺寸
1—内六角螺钉；2—垫圈；3—紧定螺钉；4—定位环；5—角形圈；6—动环；7—波纹管组件；8—平垫片表7　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径					D₁					D₃ (max)						D₄ (min)							D₁₃						L₁ (max)					L₃
30					30					53						55							65						82					此尺寸不作规定，各制造厂可根据有关资料选取
35					35					58						60							70						82
40					40					63						65							75						84
45					45					68						70							80						85
50					50					73						75							85						85
55					55					78						80							90						85
60					60					83						85							95						90
65					65					93						95							106						90
70					70					98						100							110						90
75					75					103						105							115						92
80					80					108						110							120						92
85					85					113						115							125						92
90					90					118						120							130						94
95					95					123						125							135						94
100					100					128						130							140						94
J115型波纹管机械密封主要尺寸
1—内六角螺钉；2—垫圈；3—紧定螺钉；4—定位环；5—填料密封圈；6—波纹管组件；7—静环；8—静环密封圈表8　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径			D₁			D₃ (max)					D₄ (min)				D₆					D₇					L₁ (max)			L₃					L₄			L₅
20			20			42					44				34					40					58			此尺寸不作规定，各制造厂可根据有关资料选取					2			5
22			22			44					46				37					43					58								2			5
24			24			46					48				37					43					58								2			5
25			25			47					49				39					45					58								2			5
28			28			50					52				42					48					58								2			5
30			30			52					54				44					50					58								2			5
32			32			54					58				49					56					61								2			6
33			33			55					59				49					56					61								2			6
35			35			57					61				51					58					61								2			6
38			38			60					64				54					61					61								2			6
40			40			66					70				56					63					62								2			6
43			43			69					73				59					66					62								2			6
45			45			71					75				62					70					63								3			6
48			48			74					78				65					73					63								3			6
50			50			76					80				67					75					63								3			6
53			53			79					83				70					78					63								3			6
55			55			81					86				72					80					63								3			6
58			58			85					90				75					83					68								3			6
60			60			87					92				77					85					68								3			6
63			63			90					95				81					90					71								3			7
65			65			92					97				83					92					71								3			7
68			68			95					100				88					97					71								3			7
70			70			97					102				88					97					71								3			7
75			75			102					107				95					105					71								3			7
80			80			107					112				100					110					71								3			7
85			85			112					117				105					115					71								3			7
90			90			117					122				110					120					71								3			7
95			95			122					127				115					125					71								3			7
100			100			127					132				122.2					134.3					74								3			9
J123型波纹管机械密封主要尺寸
1—防扭套；2—紧定螺钉；3—O形圈；4—波纹管组件；5—静环；6—静环密封圈表9　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称直径			D₁			D₃ (max)					D₄ (min)				D₆					D₇					L₁ (max)			L₃					L₄			L₅
30			30			53					55				40					50					63			此尺寸不作规定，各制造厂可根据有关资料选取					2			5
35			35			58					60				45					55					63								2			5
40			40			63					65				50					60					66								2			6
45			45			68					70				55					65					72								2			6
50			50			73					75				60					70					76								2.5			6
55			55			78					80				65					75					78								2.5			6
60			60			83					85				70					80					78								2.5			6
65			65			93					95				78					90					86								2.5			6
70			70			98					100				83					95					88								2.5			7
75			75			103					105				88					100					88								2.5			7
80			80			108					110				93					105					95								3			7
85			85			113					115				98					110					95								3			7
90			90			118					120				103					115					96								3			7
95			95			123					125				108					120					96								3			7
100			100			128					130				113					125					96								3			7
