十字轴式万向联轴器

联轴器的分类、特点及应用分页导航

本页导航 广告链接

SWC型整体叉头十字轴式万向联轴器(JB/T5513-1991)

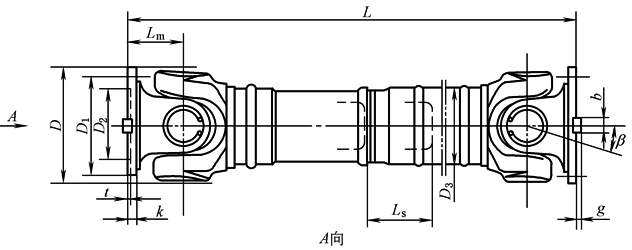

BH、WH型联轴器

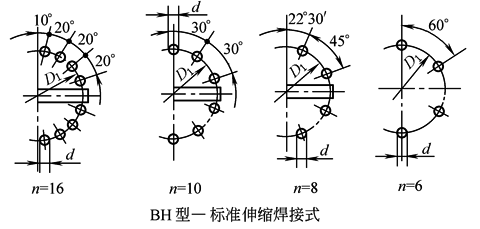

BH、WH型联轴器(JB/T 5513—1991)
SWC整体叉头十字轴式联轴器为整体叉头结构，不需螺栓固定十字轴的轴承，不会出现螺栓松动、断裂的现象，便于维护并提高可靠度。其许用轴线折角 β_p≤15°～25°。标记示例：例 SWC 315BH 型标准伸缩焊接式万向联轴器，长度L＝2500mm，标记为： SWC 315BH×2500联轴器 JB/T 5513—1991
基本参数和主要尺寸
类型	项目		型号
类型	项目		SWC 100□	SWC 120□	SWC 150□	SWC 180□	SWC 225□	SWC 250□	SWC 285□	SWC 315□	SWC 350□	SWC 390□	SWC 440□	SWC 490□	SWC 550□
BH WH	回转直径D	mm	100	120	150	180	225	250	285	315	350	390	440	490	550
	公称转矩T_n	kN·m	1.25	2.5	5	12.5	40	63	90	125	180	250	355	500	710
	疲劳转矩T_f	kN·m	0.63	1.25	2.5	6.3	20	31.5	45	63	90	125	180	250	355
	轴线折角β	(°)	≤25	≤25	≤25	≤25	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15
	D₁(js11)	mm	84	102	130	155	196	218	245	280	310	345	390	435	492
	D₂(H7)		57	75	90	105	135	150	170	185	210	235	255	275	320
	D₃		60	70	89	114	152	168	194	219	267	267	325	325	426
	L_m		55	65	80	110	120	140	160	180	194	215	260	270	305
	n×d		6×9	8×11	8×13	8×17	8×17	8×19	8×21	10×23	10×23	10×25	16×28	16×31	16×31
	k		7	8	10	17	20	25	27	32	35	40	42	47	50
	t		2.5	2.5	3.0	5.0	5.0	6.0	7.0	8.0	8.0	8.0	10.0	12.0	12.0
	b(h9)		—	—	—	—	32	40	40	40	50	70	80	90	100
	g		—	—	—	—	9.0	12.5	15.0	15.0	16.0	18.0	20.0	22.5	22.5
	转动惯量，增长100mm	kg·m²	0.00019	0.00044	0.00157	0.007	0.0234	0.0277	0.051	0.0795	0.2219	0.2219	0.4744	0.4744	1.357
	质量，增长 100mm	kg	0.35	0.55	0.85	2.8	4.9	5.3	6.3	8.0	15.0	15.0	21.7	21.7	34.0
BH	伸缩量Ls	mm	55	80	80	100	140	140	140	140	150	170	190	190	240
	L_min	mm	390	485	590	810	920	1035	1190	1315	1410	1590	1875	1985	2300
	L_min的转动惯量	kg·m²	0.0044	0.0109	0.0423	0.175	0.538	0.966	2.011	3.605	7.053	12.164	21.42	32.86	68.92
	L_min 的质量	kg	6.1	18.8	24.5	70	122	172	263	382	582	1738	1190	1452	2380
WH	L_min	mm	243	307	350	480	520	620	720	805	875	955	1155	1205	1355
	L_min的转动惯量	kg·m²	0.0039	0.0096	0.0371	0.15	0.365	0.847	1.756	2.893	5.013	6.406	15.79	26.54	48.32
	L_min 的质量	kg	4.5	7.7	18	48	78	124	185	262	374	506	790	1014	1526
注：1.T_f——— 在交变载荷下按疲劳强度所允许的转矩；L——— 安装长度，按需要确定。 2.BH型的L_min为缩短后的最小长度。 3.□——— 表示BH、WH任意一种类型。 4.生产厂家为四川德阳市二重基础件厂、沈阳三环机械厂、无锡市万向联轴器有限公司(该公司部分产品未编入，选用时应向该公司索要样本)。

BF、WF、WD型联轴器

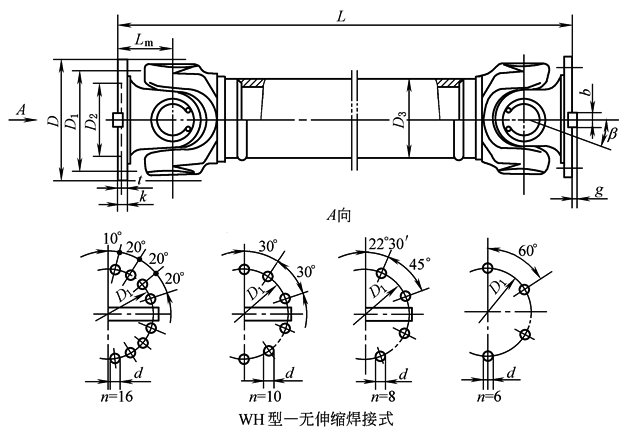

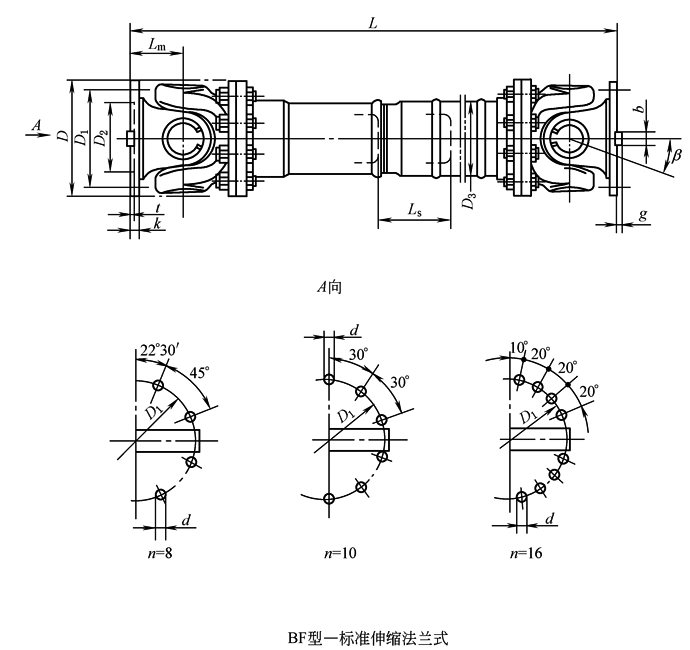

BF、WF、WD型联轴器(JB/T 5513—1991)

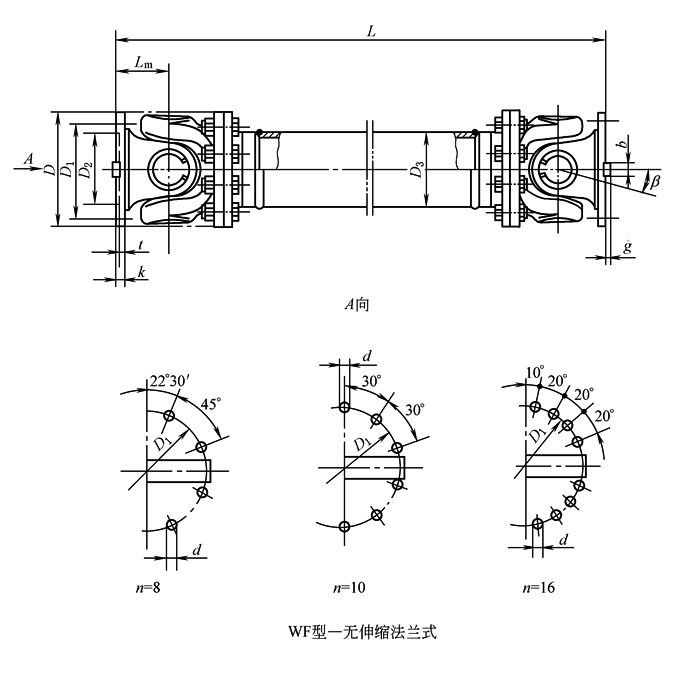

WD 型—无伸缩短式						标记示例：例1 SWC 440 WF型无伸缩法兰式万向联轴器，长度L＝3200mm，标记为： SWC 440 WF×3200联轴器 JB/T 5513—1991 例2 SWC 350WD型无伸缩短式万向联轴器，标记为： SWC 350 WD联轴器 JB/T 5513—1991
基本参数和主要尺寸
类型	项目		型号
类型	项目		SWC 180□	SWC 225□	SWC 250□	SWC 285□	SWC 315□	SWC 350□	SWC 390□	SWC 440□	SWC 490□	SWC 550□	SWC 620□
BF WF WD	回转直径D	mm	180	225	250	285	315	350	390	440	490	550	620
	公称转矩T_n	kN·m	12.5	40	63	90	125	180	250	355	500	710	1000
	疲劳转矩T_f	kN·m	6.3	20	31.5	45	63	90	125	180	250	355	500
	轴线折角β	(°)	≤25	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15
	D₁(js11)	mm	155	196	218	245	280	310	345	390	435	492	555
	D₂(H7)		105	135	150	170	185	210	235	255	275	320	380
	L_m		110	120	140	160	180	194	215	260	270	305	340
	n-d		8-17	8-17	8-19	8-21	10-23	10-23	10-25	16-28	16-31	16-31	10-38
	k		17	20	25	27	32	35	40	42	47	50	55
	t		5	5	6	7	8	8	8	10	12	12	12
	b(h9)		—	32	40	40	40	50	70	80	90	100	100
	g		—	9.0	12.5	15.0	15.0	16.0	18.0	20.0	22.5	22.5	25.0
BF WF	D₃		114	152	168	194	219	267	267	325	325	426	426
	转动惯量，增长100mm	kg·m²	0.007	0.0234	0.0277	0.051	0.0795	0.2219	0.2219	0.4744	0.4744	1.357	1.357
	质量，增长 100mm	kg	2.8	4.9	5.3	6.3	8.0	15.0	15.0	21.7	21.7	34.0	34.0
BF	伸缩量L_s	mm	100	140	140	140	140	150	170	190	190	240	240
	L_min	mm	810	920	1035	1190	1315	1410	1590	1875	1985	2300	2500
	L_min的转动惯量	kg·m²	0.267	0.788	1.445	2.873	5.094	9.195	16.62	28.24	46.33	86.98	147.5
	L_min的质量	kg	80	138	196	295	428	632	817	1290	1631	2567	3267
WF	L_min	mm	560	610	715	810	915	980	1100	1290	1360	1510	1690
	L_min的转动惯量	kg·m²	0.248	0.636	1.352	2.664	4.469	7.388	13.184	23.25	40.75	68.48	127.53
	L_min的质量	kg	58	93	143	220	300	412	588	880	1173	1663	2332
WD	L	mm	440	480	560	640	720	776	860	1040	1080	1220	1360
	转动惯量	kg·m²	0.145	0.355	0.831	1.715	2.820	4.791	8.229	15.32	25.74	46.78	83.76
	质量	kg	52	82	127	189	270	370	524	798	1055	1524	2120
注：1．T_f—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。 2．□表示BF、WF、WD任意一种类型。 3．BF型的L_min为缩短后的最小长度。 4．BF、WF型的安装长度L，按需要确定。 5．标准附录中尚有大规格的万向联轴器，可见原标准。

DH型联轴器

DH 型联轴器(JB/T 5513—1991)

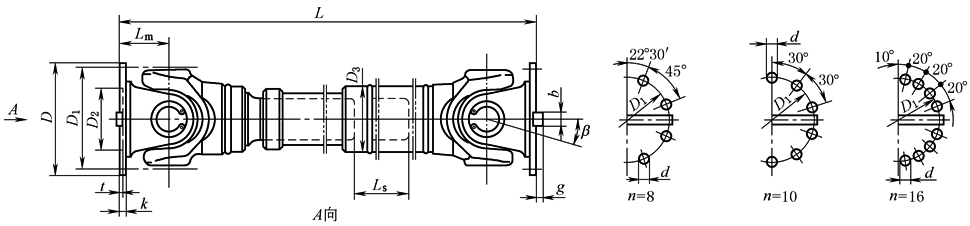

DH型—短伸缩焊接式
基本参数和主要尺寸
型号	回转直径 D	公称转矩 T_n	疲劳转矩 T_f	轴线折角 β	伸缩量L_s	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n×d	k	t	b (h9)	g	转动惯量		质量
	回转直径 D	公称转矩 T_n	疲劳转矩 T_f	轴线折角 β	伸缩量L_s	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n×d	k	t	b (h9)	g	L_min	增长 100mm	L_min	增长 100mm
	mm	kN·m		(°)	mm											kg·m²		kg
SWC 180 DH 1	180	12.5	6.3	≤25	75	650	155	105	114	110	8×17	17	5	—	—	0.165	0.0070	58	2.8
SWC 180 DH 2					55	600										0.162		56
SWC 180 DH 3					40	550										0.160		52
SWC 225 DH 1	225	40	20	≤15	85	710	196	135	152	120	8×17	20	5	32	9.0	0.415	0.0234	95	4.9
SWC 225 DH 2	225	40	20	≤15	70	640	196	135	152	120	8×17	20	5	32	9.0	0.397	0.0234	92	4.9
SWC 250 DH 1	250	63	31.5	≤15	100	795	218	150	168	140	8×19	25	6	40	12.5	0.900	0.0277	148	5.3
SWC 250 DH 2	250	63	31.5	≤15	70	735	218	150	168	140	8×19	25	6	40	12.5	0.885	0.0277	136	5.3
SWC 285 DH 1	285	90	45	≤15	120	950	245	170	194	160	8×21	27	7	40	15.0	1.876	0.0510	229	6.3
SWC 285 DH 2	285	90	45	≤15	80	880	245	170	194	160	8×21	27	7	40	15.0	1.801	0.0510	221	6.3
SWC 315 DH 1	315	125	63	≤15	130	1070	280	185	219	180	10×23	32	8	40	15.0	3.331	0.0795	346	8.0
SWC 315 DH 2	315	125	63	≤15	90	980	280	185	219	180	10×23	32	8	40	15.0	3.163	0.0795	334	8.0
SWC 350 DH 1	350	180	90	≤15	140	1170	310	210	267	194	10×23	35	8	50	16.0	6.215	0.2219	508	15.0
SWC 350 DH 2	350	180	90	≤15	90	1070	310	210	267	194	10×23	35	8	50	16.0	5.824	0.2219	485	15.0
SWC 390 DH 1	390	250	125	≤15	150	1300	345	235	267	215	10×25	40	8	70	18.0	11.125	0.2219	655	15.0
SWC 390 DH 2	390	250	125	≤15	90	1200	345	235	267	215	10×25	40	8	70	18.0	10.763	0.2219	600	15.0
注：1.T_f—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。 2.BH型的L_min为缩短后的最小长度。 3.L_min—— 缩短后的最小长度。

CH型联轴器

CH 型联轴器(JB/T 5513—1991)

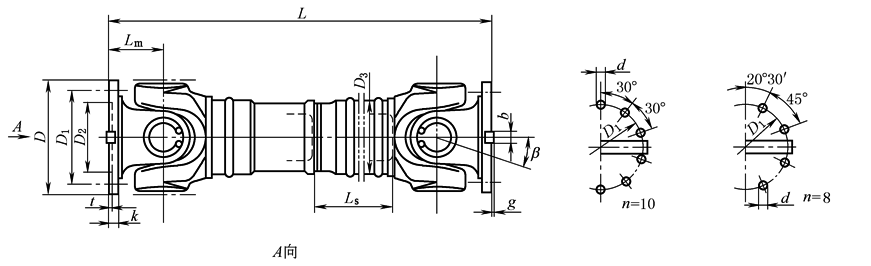

CH 型—长伸缩焊接式
基本参数和尺寸
型号	回转直径 D	公称转矩 T_n	疲劳转矩 T_f	轴线折角 β	伸缩量L_s	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n×d	k	t	b (h9)	g	转动惯量		质量
	回转直径 D	公称转矩 T_n	疲劳转矩 T_f	轴线折角 β	伸缩量L_s	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n×d	k	t	b (h9)	g	L_min	增长 100mm	L_min	增长 100mm
	mm	kN·m		(°)	mm											kg·m²		kg
SWC 180 CH 1	180	12.5	6.3	≤25	200	925	155	105	114	110	8×17	17	5	—	—	0.181	0.0070	74	2.8
SWC 180 CH 2	180	12.5	6.3	≤25	700	1425	155	105	114	110	8×17	17	5	—	—	0.216	0.0070	104	2.8
SWC 225 CH 1	225	40	20	≤15	220	1020	196	135	152	120	8×17	20	5	32	9	0.561	0.0234	132	4.9
SWC 225 CH 2	225	40	20	≤15	700	1500	196	135	152	120	8×17	20	5	32	9	0.674	0.0234	182	4.9
SWC 250 CH 1	250	63	31.5	≤15	300	1215	218	150	168	140	8×19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC 250 CH 2	250	63	31.5	≤15	700	1615	218	150	168	140	8×19	25	6	40	12.5	1.127	0.0277	235	5.3
SWC 285 CH 1	285	90	45	≤15	400	1475	245	170	194	160	8×21	27	7	40	15	2.156	0.0510	300	6.3
SWC 285 CH 2	285	90	45	≤15	800	1875	245	170	194	160	8×21	27	7	40	15	2.360	0.0510	358	6.3
SWC 315 CH 1	315	125	63	≤15	400	1600	280	185	219	180	10×23	32	8	40	15	3.812	0.0795	434	8.0
SWC 315 CH 2	315	125	63	≤15	800	2000	280	185	219	180	10×23	32	8	40	15	4.150	0.0795	514	8.0
SWC 350 CH 1	350	180	90	≤15	400	1715	310	210	267	194	10×23	35	8	50	16	7.663	0.2219	672	15.0
SWC 350 CH 2	350	180	90	≤15	800	2115	310	210	267	194	10×23	35	8	50	16	8.551	0.2219	823	15.0
SWC 390 CH 1	390	250	125	≤15	400	1845	345	235	267	215	10×25	40	8	70	18	12.730	0.2219	817	15.0
SWC 390 CH 2	390	250	125	≤15	800	2245	345	235	267	215	10×25	40	8	70	18	13.617	0.2219	964	15.0
SWC 440 CH 1	440	355	180	≤15	400	2110	390	255	325	260	16×28	42	10	80	20	22.540	0.4744	1312	21.7
SWC 440 CH 2	440	355	180	≤15	800	2510	390	255	325	260	16×28	42	10	80	20	24.430	0.4744	1537	21.7
SWC 490 CH 1	490	500	250	≤15	400	2220	435	275	325	270	16×31	47	12	90	22.5	33.970	0.4744	1554	21.7
SWC 490 CH 2	490	500	250	≤15	800	2620	435	275	325	270	16×31	47	12	90	22.5	35.870	0.4744	1779	21.7
SWC 550 CH 1	550	710	355	≤15	500	2585	492	320	426	305	16×31	50	12	100	22.5	72.790	1.3570	2585	34
SWC 550 CH 2	550	710	355	≤15	1000	3085	492	320	426	305	16×31	50	12	100	22.5	79.570	1.3570	3045	34
注：1.T_f—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。 2.BH 型的L_min为缩短后的最小长度。 3.Lmin—— 缩短后的最小长度。

SWC型万向联轴器与相配件的连接尺寸及螺栓预紧力矩

SWC 型万向联轴器与相配件的连接尺寸及螺栓预紧力矩
万向联轴器通过高强度螺栓及螺母把两端的法兰连接在其他相配件上，其相配件的连接尺寸及螺栓预紧力矩按下表的规定。连接螺栓从相配件的法兰侧装入，螺母由另一侧预紧，其螺栓的力学性能为10.9级；螺母的力学性能为10级。
型号	回转直径 D	螺栓数 n	螺栓规格 d×L	预紧力矩 T_a	D₁ (js11)	D₂ (f8)	D₃		k	b (js8)		t	δ	m_min
型号	mm	螺栓数 n	mm	N·m	mm
SWC 100	100	6	M8×25	32	84	57	—	70.5	7	—	—		0.05	30.5
SWC 120	120	8	M10×30	64	102	75	—	84.0	8	—	—		0.05	36.8
SWC 150	150	8	M12×40	111	130	90	—	110.3	10	—	—		0.05	40.8
SWC 180	180	8	M16×60	270	155	105	128	130.5	17	—	—		0.06	70.5
SWC 225	225	8	M16×65	270	196	135	159	171	20	32	9.5		0.06	75.5
SWC 250	250	8	M18×75	372	218	150	176	190	25	40	13.0		0.06	87.0
SWC 285	285	8	M20×80	526	245	170	199	214	27	40	15.5		0.06	93.0
SWC 315	315	10	M22×95	710	280	185	231	247	32	40	15.5		0.06	109.5
SWC 350	350	10	M22×100	710	310	210	261	277	35	50	16.5		0.06	114.5
SWC 390	390	10	M24×120	906	345	235	290	308	40	70	18.5		0.06	135.5
SWC 440	440	16	M27×120	1340	390	255	325	347	42	80	20.5		0.1	137.5
SWC 490	490	16	M30×140	1820	435	275	360	387	47	90	23.0		0.1	159.5
SWC 550	550	16	M30×140	1820	492	320	420	444	50	100	23.0		0.1	159.5
SWC 620	620	10	M36×160	3170	555	380	468	498	55	100	25.5		0.1	183.0

SWC型万向联轴器的布置与选用计算

SWC 型万向联轴器的布置与选用计算
(1)布置整体叉头十字轴式万向联轴器由两个万向节和一根中间轴所构成，如下图所示。为使主、从动轴的角速度相等，即ω₁＝ω₂，须满足下列三个条件： ① 中间轴与主、从动轴间的节点倾角相等，即β₁＝β₂； ② 中间轴两端的叉头面位于同一平面内； ③ 主、从动轴与中间轴三轴的中心线在同一平面内。万向联轴器的安装型式按其轴线相互位置，一般为Z型(如下图a所示)和W型(如下图b所示)。图1　　 1，2—万向节；3—中间轴
(2)万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。计算转矩由式(1)、式(2)和式(3)求出：式中 T—— 理论转矩，N·m； T_c—— 计算转矩，N·m； P_w—— 驱动功率，kW； P_n—— 驱动功率，马力； n—— 工作转速，r/min； K—— 工作情况系数。见表1。
表1　　　　　　　　　　　　　　　　　　　　　　　工作情况系数K
载荷性质		设备名称					K
轻冲击载荷		发电机、离心机、通风机、木工机械、皮带运输机、造纸机					1.1～1.3
中冲击载荷		压缩机(多缸)、活塞泵(多柱塞)、小型型钢轧机、连续线材轧机、运输机械主传动					1.3～1.8
重冲击载荷		船舶驱动、运输辊道、连续管轧机、连续工作辊道、中型型钢轧机、压缩机(单缸)、活塞泵(单柱塞)、搅拌机、压力机、矫直机、起重机主传动、球磨机					2～3
特重冲击载荷		起重机辅助传动、破碎机、可逆工作辊道、卷取机、破鳞机、初轧机					3～5
极重冲击载荷		机架辊道、厚板剪切机					6～15
一般情况下按传递转矩和轴承寿命选择万向联轴器，但也可根据机械设备的具体使用要求，只校核强度或轴承寿命。 a．强度校核　按式(4)进行强度校核。 T_c≤T_n 或 T_c≤T_f 或 T_c≤T_p　　　　　　　　　(4) 式中 T_c—— 计算转矩，N·m； T_n—— 公称转矩，N·m； T_f—— 在交变载荷下按疲劳强度所允许的转矩，N·m； T_p—— 在脉动载荷下按疲劳强度所允许的转矩，T_p＝1.45T_f，N·m。 b．轴承寿命校核　按式(5)进行轴承寿命校核。式中 L_N—— 使用寿命，h； n—— 工作转速，r/mim； β—— 工作时的节点倾角，(°)； T—— 理论转矩，kN·m； K₁—— 原动机系数；电动机：K₁＝1；柴油机：K₁＝1.2； K_L—— 轴承容量系数，见表2。
表2　　　　　　　　　　　　　　　　　　　　　轴承容量系数 K_L
型号	K_L		型号	K_L	型号	K_L
SWC 100	0.26×10^-3		SWC 250	9.97	SWC 440	3010
SWC 120	0.92×10^-3		SWC 285	35.9	SWC 490	8.58×10³
SWC 150	0.18×10^-1		SWC 315	108	SWC 550	23.68×10³
SWC 180	0.66		SWC 350	370	SWC 620	77.68×10³
SWC 225	1.99		SWC 390	1010
当水平、垂直面间同时有节点倾角时，其合成节点倾角按式(6)计算：式中 β—— 合成节点倾角，(°)； β₁—— 水平面的节点倾角，(°)； β₂—— 垂直面的节点倾角，(°)。

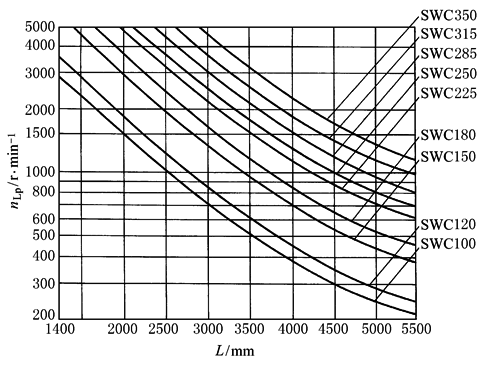

万向联轴器除按转矩、寿命选择外，当回转直径小于(或等于)390mm时，还应按式(7)、式(8)校核最大转速： n_max≤n_βp　　　　　　　　　　　　　　　　(7) n_max≤n_Lp　　　　　　　　　　　　　　　　(8) 式中 n_max—— 最大工作转速，r/min； n_βp—— 与工作倾角有关的最大许用转速(见下图a)，r/min； n_Lp—— 与工作长度有关的最大许用转速(见下图b)，r/min。 (a)　与工作倾角有关的最大许用转速 (b)　与工作长度有关的最大许用转速图2
