蛇形弹簧联轴器(JB/T 8869-2000)

联轴器的分类、特点及应用分页导航

本页导航 广告链接

蛇形弹簧联轴器(JB/T 8869-2000)

蛇形弹簧联轴器(JB/T 8869—2000)
蛇形弹簧联轴器按其齿形分为直线形(恒刚度)和曲线形(变刚度)。恒刚度联轴器适用于传递转矩变化较小的工况。变刚度联轴器传递载荷变大时，弹簧刚度亦增大，而半联轴器的相对转角与所传递的转矩成非线性关系，适用于传递的转矩变化较大和正反转的工况，并有较好的减振缓冲作用。本标准JS型均为变刚度弹簧联轴器。蛇形弹簧联轴器工作可靠，外形尺寸较小。

蛇形弹簧联轴器(JB/T 8869—2000)

蛇形弹簧联轴器按其齿形分为直线形(恒刚度)和曲线形(变刚度)。恒刚度联轴器适用于传递转矩变化较小的工况。变刚度联轴器传递载荷变大时，弹簧刚度亦增大，而半联轴器的相对转角与所传递的转矩成非线性关系，适用于传递的转矩变化较大和正反转的工况，并有较好的减振缓冲作用。本标准JS型均为变刚度弹簧联轴器。蛇形弹簧联轴器工作可靠，外形尺寸较小。

JS型-罩壳径向安装型(基本型)联轴器

JS型—罩壳径向安装型(基本型)联轴器(JB/T 8869—2000)

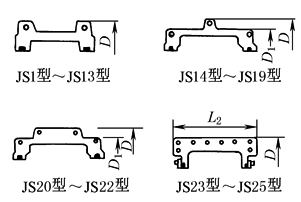

					JS1型～JS22 型的罩壳用铝合金制造 JS23型～JS25 型的罩壳用钢制造
1、5—半联轴器；2—罩壳；3—蛇形弹簧；4—润滑孔
工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L		总长 L₀	L₂	D	D₁	间隙 t	重量	转动惯量	润滑油
型号	N·m	r·min^-1	mm								kg	kg·m²	/kg
JS1	45	4500	18，19，20，22，24，25，28	47		97	66	95	—	3	1.91	0.00141	0.0272
JS2	140	4500	22，24，25，28，30，32，35	47		97	68	105	—	3	2.59	0.00223	0.0408
JS3	224	4500	25，28，30，32，35，38，40，42	50		103	70	115	—	3	3.36	0.00327	0.0544
JS4	400	4500	32，35，38，40，42，45，48，50	60		123	80	130	—	3	5.45	0.00727	0.068
JS5	630	4350	40，42，45，48，50，55，56	63		129	92	150	—	3	7.26	0.0119	0.0862
JS6	900	4125	48，50，55，56，60，63，65	76		155	95	160	—	3	10.44	0.0185	0.113
JS7	1800	3600	55，56，60，63，65，70，71，75，80	89		181	116	190	—	3	17.7	0.0451	0.172
JS8	3150	3600	65，70，71，75，80，85，90，95	98		199	122	210	—	3	25.42	0.0787	0.254
JS9	5600	2440	75，80，85，90，95，100，110	120		245	155	250	—	5	42.22	0.178	0.426
JS10	8000	2250	85，90，95，100，110，120	127		259	162	270	—	5	54.45	0.27	0.508
JS11	12500	2025	90，95，100，110，120，125，130，140	149		304	192	310	—	6	81.27	0.514	0.735
JS12	18000	1800	110，120，125，130，140，150，160，170	162		330	195	346	—	6	121	0.989	0.908
JS13	25000	1650	120，125，130，140，150，160，170，180，190，200	184		374	201	384	—	6	178	1.85	1.135
JS14	35500	1500	140，150，160，170，180，190，200	183		372	271	450	391	6	234.26	3.49	1.952
JS15	50000	1350	160，170，180，190，200，220，240	198		402	279	500	431	6	316.89	5.82	2.815
JS16	63000	1225	180，190，200，220，240，250，260，280	216		438	304	566	487	6	448.1	10.4	3.496
JS17	90000	1100	200，220，240，250，260，280，300	239		484	322	630	555	6	619.71	18.3	3.76
JS18	125000	1050	240，250，260，280，300，320	260		526	325	675	608	6	776.34	26.1	4.4
JS19	160000	900	280，300，320，340，360	280		566	355	756	660	6	1058.27	43.5	5.63
JS20	224000	820	300，320，340，360，380	305		623	432	845	751	13	1425.56	75.5	10.53
JS21	315000	730	320，340，360，380，400，420	325		663	490	920	822	13	1786.49	113	16.07
JS22	400000	680	340，360，380，400，420，440，450	345		703	546	1000	905	13	2268.64	175	24.06
JS23	500000	630	360，380，400，420，440，450，460，480	368		749	648	1087	—	13	2950.82	339	33.82
JS24	630000	580	400，420，440，450，460	401		815	698	1180	—	13	3836.3	524	50.17
JS25	800000	540	420，440，450，460，480，500	432		877	762	1260	—	13	4686.19	711	67.24
注：1.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 2.质量、转动惯量按无孔计算。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSB型-罩壳轴向安装型联轴器

JSB型—罩壳轴向安装型联轴器(JB/T 8869—2000)
1、5—半联轴器；2—润滑孔；3—罩壳；4—蛇形弹簧				工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d		轴孔长度 L	总长 L₀	L₂	L₃	D	间隙 t	质量	润滑油
型号	N·m	r·min^-1	mm								kg
JSB1	45	6000	18，19，20，22，24，25，28		47	97	48	24	112	3	1.95	0.027
JSB2	140	6000	22，24，25，28，30，32，35		47	97	48	25	122	3	2.59	0.041
JSB3	224	6000	25，28，30，32，35，38，40，42		50	103	51	26	130	3	3.36	0.054
JSB4	400	6000	32，35，38，40，42，45，48，50		60	123	61	31	149	3	5.45	0.068
JSB5	630	6000	40，42，45，48，50，55，56		63	129	64	32	163	3	7.26	0.086
JSB6	900	5500	48，50，55，56，60，63，65		76	155	67	34	174	3	10.44	0.113
JSB7	1800	4750	55，56，60，63，65，70，71，75，80		89	181	89	44	200	3	17.7	0.172
JSB8	3150	4000	65，70，71，75，80，85，90，95		98	199	96	47	233	3	25.42	0.254
JSB9	5600	3250	75，80，85，90，95，100，110		120	245	121	60	268	6	42.22	0.427
JSB10	8000	3000	80，85，90，95，100，110，120		127	259	124	63	287	6	54.48	0.508
JSB11	12500	2700	90，95，100，110，120，125，130，140		149	304	143	74	320	6	81.72	0.735
JSB12	18000	2400	110，120，125，130，140，150，160，170		162	330	146	75	379	6	122.58	0.908
JSB13	25000	2200	120，125，130，140，150，160，170，180，190，200		184	374	156	78	411	6	180.24	1.135
JSB14	35500	2000	140，150，160，170，180，190，200		183	372	204	107	476	6	230.18	1.952
JSB15	50000	1750	160，170，180，190，200，220，240		216	438	216	115	533	6	321.43	2.815
JSB16	63000	1600	180，190，200，220，240，250，260		216	438	226	120	584	6	448.55	3.496
注：1.重量按无孔计算。 2.L₂为罩壳安装时需要的尺寸。 3.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 4.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 5.联轴器选用计算见“机械式联轴器选用计算”节。 6.生产厂家为沈阳三环机械厂。

JSS型-双法兰连接型联轴器

JSS型—双法兰连接型联轴器(JB/T 8869—2000)
JSS1型～JSS13型					JSS14型～JSS19型

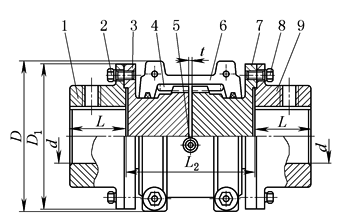

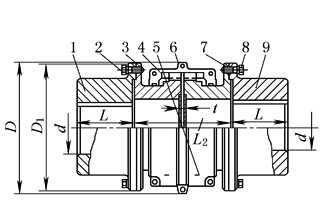

1、9—联接法兰；2、8—螺栓；3、7—半联轴器；4—蛇形弹簧；5—润滑孔；6—罩壳
工作温度：-30～150℃。标记方法：联轴器主、从动端联结型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	两轴端距离L₂		D	D₁	t	质量	润滑油
	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	最小	最大	D	D₁	t	质量	润滑油
	N·m	r·min^-1	mm							kg
JSS1	45	3600	18，19，20，22，24，25，28，30，32，35	35	89	203	97	86	5	3.86	0.0272
JSS2	140	3600	22，24，25，28，30，32，35，38，40，42	42	89	216	106	94	5	5.266	0.0408
JSS3	224	3600	25，28，30，32，35，38，40，42，45，48，50，55，56	54	89	216	114	112	5	8.44	0.0544
JSS4	400	3600	32，35，38，40，42，45，48，50，55，60，63，65	60	111	216	135	125	5	12.53	0.068
JSS5	630	3600	40，42，45，48，50，55，56，60，63，65，70，71，75，80	73	127	300	148	144	5	19.61	0.0682
JSS6	900	3600	48，50，55，56，60，63，65，70，71，75，80，85	80	127	300	159	152	5	24.65	0.1135
JSS7	1800	3600	55，56，60，63，65，70，71，75，80，85，90，95	89	184	406	190	178	5	39.4	0.173
JSS8	3150	3600	65，70，71，75，80，85，90，95，100，110	102	184	406	211	209	5	60.38	0.254
JSS9	5600	2440	75，80，85，90，95，100，110，120，125，130	90	203	406	251	250	6	98.97	0.427
JSS10	8000	2250	80，85，90，95，100，110，120，125，130，140，150	104	210	406	270	276	6	137.58	0.508
JSS11	12500	2025	90，95，100，110，120，125，130，140，150，160，170	120	246	406	308	319	10	196.58	0.735
JSS12	18000	1800	110，120，125，130，140，150，160，170，180，190，	135	257	406	346	346	10	259.69	0.908
JSS13	25000	1650	120，125，130，140，150，160，170，180，190，200	152	267	406	384	386	10	340.5	1.135
JSS14	35500	1500	100，110，120，125，130，140，150，160，170，180，190，200，220，240，250	173	345	371	453	426	10	442.7	1.95
JSS15	50000	1350	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280	186	356	406	501	457	10	552.06	2.81
JSS16	63000	1220	125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320	220	384	444	566	527	10	836.27	3.49
JSS17	90000	1100	100，110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320	249	400	491	630	591	10	1099.58	3.77
JSS18	125000	1050	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360	276	411	508	676	660	10	1479.59	4.4
JSS19	160000	900	110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360，380	305	444	576	757	711	10	1856.86	5.63
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSD型-单法兰连接型联轴器

JSD型一单法兰连接型联轴器(JB/T 8869—2000)

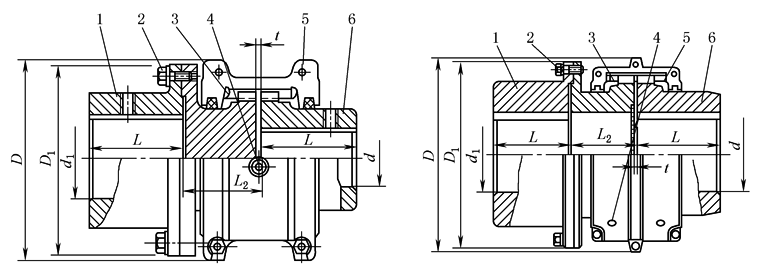

JSD1型～JSD13型　　　　　　　　　　　　　　　　　　JSD14型～JSD19型 1—连接法兰；2—螺栓；3—蛇形弹簧；4—润滑孔；5—罩壳；6—半联轴器工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴　孔　直　径		轴孔长度		两轴端距离L₂		D	D₁	间隙 t	质量	润滑油
	公称转矩 T_n	许用转速 n_p	法兰 d₁	半联轴器 d	法兰 L	半联轴器 L	最小	最大	D	D₁	间隙 t	质量	润滑油
	N·m	r·min^-1	mm									kg
JSD1	45	3600	18，19，20，22，24		35	47	45	102	97	86	3	2.9	0.0272
			25，28
			30，32，35	—
JSD2	140	3600	22，24，25，28		41	47	45	109	106	94	3	3.9	0.0408
			30，32，35，38	30，32，35
			40，42	—
JSD3	224	3600	25，28，30，32，35，38		54	50	45	109	114	113	3	5.9	0.0544
JSD3	224	3600	40，42，45，48，50，55，56	40，42	54	50	45	109	114	113	3	5.9	0.0544
JSD4	400	3600	32，35，38		60	60	56	109	135	125	3	8.98	0.068
			40，42，45，48，50，55，56	40，42，45，48，50
			60，63，65	—
JSD5	630	3600	40，42，45，48		73	63	64	166	148	114	3	13.5	0.0862
			50，55，56
			60，63，65，70，71，75，80	—
JSD6	900	3600	48，50，55，56		79	76	64	166	159	152	3	17.5	0.113
			60，63，65，70，71，75	60，63，65
			80，85	—
JSD7	1800	3600	55，56，60，63， 65，70，71，75		88	88	93	204	190	178	3	28.6	0.172
JSD7	1800	3600	80，85，90，95	80	88	88	93	204	190	178	3	28.6	0.172
JSD8	3150	3600	65，70，71，75， 80，85，90，95		98	100	93	204	211	210	3	42.9	0.254
JSD8	3150	3600	100，110	—	98	100	93	204	211	210	3	42.9	0.254
JSD9	5600	2440	80，85，90，95		120	90	103	205	251	251	5	70.8	0.426
			100，110， 120，125	100，110
			130	—
JSD10	8000	2250	90，95		127	104	106	205	270	276	5	95.7	0.508
			100，110， 120，125	100，110，120
			130，140，150	—
JSD11	12500	2025	95，100，110，120，125		150	120	125	205	308	319	6	139	0.735
			130，140，150	130，140
			160，170	—
JSD12	18000	1800	110，120，125，130，140，150		162	134	130	205	346	346	6	190	0.907
			160，170，180	160，170
			190	—
JSD13	25000	1650	120，125，130，140，150， 160，170，180，190，200		152	184	135	205	384	359	10	259	1.13
JSD14	35500	1500	100，110，120，125，130， 140，150，160，170，180		173	183	175	185	453	426	10	342.77	1.95
			190，200，220	190，200
			240，250	—
JSD15	50000	1350	110，120，125	120，125	186	198	180	205	501	457	10	434.48	2.81
			130，140，150，160， 170，180，190，200，220
			240，250，260，280	—
JSD16	63000	1220	125	—	220	216	194	224	566	527	10	641.96	3.49
			130，140，150，160， 170，180，190，200，220
			240，250，260	240，250
			280，300，320	—
JSD17	90000	1100	100，110，120，125	—	249	239	202	247	630	590	10	859.88	3.77
			130，140，150，160，170，180，190，200，220，240，250，260
			280，300，320	280
JSD18	125000	1050	110，120，125	—	276	259	207	267	676	660	10	1127.71	4.4
			130，140，150	150
			160，170，180，190，200，220，240，250，260
			280，300，320	280，300
			340，360	—
JSD19	160000	900	110，120，125，130，140，150	—	305	279	224	289	757	711	10	12.4	5.63
			160，170，180	170，180
			190，200，220，240， 250，260，280，300，320
			340，360，380	—
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSJ型-接中间轴型联轴器

JSJ型—接中间轴型联轴器(JB/T 8869—2000)
1—中间轴；2—半联轴器；3—蛇形弹簧；4—润滑孔；5—罩壳；6—连接法兰工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	轴孔直径 d	中间轴 d₁	轴孔长度 L	中间轴 L_3min	D	L₂	间隙 t	质量 (一端)	润滑油 (一端)
型号	N·m	mm							kg
JSJ1	140	22，24，25，28，30，32，35	28	48	162	116	78	3	3.9	0.0408
JSJ2	400	32，35，38，40，42，45，48，50	35	60	195	158	94	3	8.85	0.068
JSJ3	900	48，50，55，56，60，63，65	50	76	213	183	103	3	15.62	0.113
JSJ4	1800	55，56，60，63，65，70，71，75，80	63	89	275	218	134	3	26.42	0.172
JSJ5	3150	65，70，71，75，80，85	75	98	294	245	144	3	37.23	0.254
JSJ6	5600	75，80，85，90，95，100，110	90	120	372	286	182	5	63.11	0.427
JSJ7	8000	80，85，90，95，100，110，120	100	127	391	324	191	5	83.54	0.508
JSJ8	12500	90，95，100，110，120，125，130，140	120	150	453	327	220	6	98	0.735
JSJ9	18000	110，120，125，130，140，150，160，170	130	162	463	365	225	6	140.29	0.908
JSJ10	25000	120，125，130，140，150，160，170，180，190，200	140	184	482	419	235	6	209.75	1.135
JSJ11	35500	140，150，160，170，180，190，200	160	183	549	478	268	6	276.94	1.952
JSJ12	50000	160，170，180，190，200，220，240	200	198	587	548	287	6	381.36	2.815
JSJ13	63000	180，190，200，220，240，250	200	216	622	604	305	6	519.38	3.496
JSJ14	90000	200，220，240，250，260，280	220	239	673	665	330	6	718.68	3.768
JSJ15	125000	240，250，260，280，300，320	250	259	711	708	350	6	898.47	4.4
JSJ16	160000	280，300，320，340，360	280	289	744	782	366	6	1205.28	5.62
注：1.质量按无孔计算。 2.中间轴最大长度计算见“JSJ型中间轴长度的校核”节。 3.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和“表圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 4.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 5.联轴器选用计算见“机械式联轴器选用计算”节。 6.生产厂家为沈阳三环机械厂。

JSJ型中间轴长度的校核

JSJ型中间轴长度的校核(JB/T 8869—2000)
①按“机械式联轴器选用计算”节计算，在表“JSJ型—接中间轴型联轴器”中选出联轴器型号并从表中查出中间轴直径d₁及中间轴长度的最小值L_3min。 ②按中间轴轴径可从下图中找出中间轴最大长度:当转速小于等于540r/min时，对应轴径d₁的左侧数值即为中间轴的最大长度；转速大于540r/min时，从轴径所对应的斜线(实线或虚线)与工作转速竖直线的交点所对应的右侧坐标轴上的数值即为中间轴的最大长度。 ③上述交点在下图中粗实线的右方时，要求轴的结构对称；在左方时，不要求轴对称。 ④若需要更长的中间轴，可降低转速或选用更大型号的联轴器，亦可采用空心中间轴结构。中间轴选择

JSJ型中间轴长度的校核(JB/T 8869—2000)

①按“机械式联轴器选用计算”节计算，在表“JSJ型—接中间轴型联轴器”中选出联轴器型号并从表中查出中间轴直径d₁及中间轴长度的最小值L_3min。

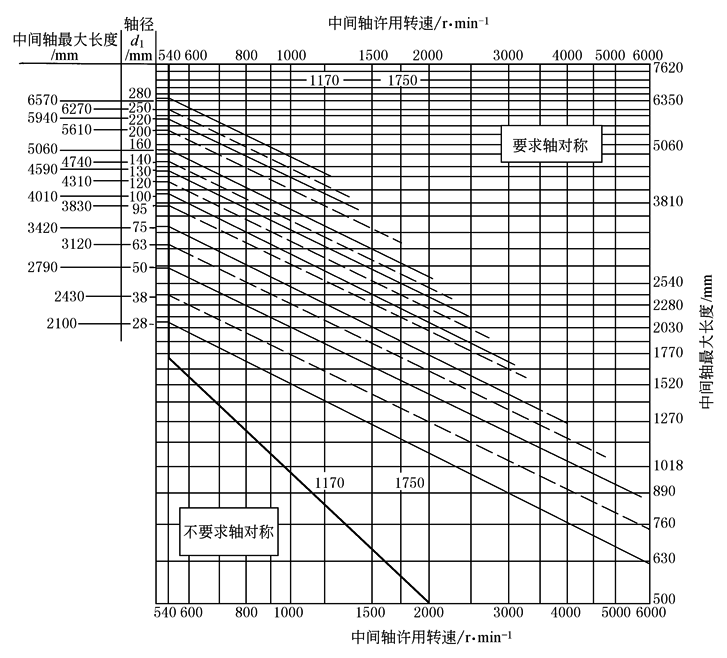

②按中间轴轴径可从下图中找出中间轴最大长度:当转速小于等于540r/min时，对应轴径d₁的左侧数值即为中间轴的最大长度；转速大于540r/min时，从轴径所对应的斜线(实线或虚线)与工作转速竖直线的交点所对应的右侧坐标轴上的数值即为中间轴的最大长度。

③上述交点在下图中粗实线的右方时，要求轴的结构对称；在左方时，不要求轴对称。

④若需要更长的中间轴，可降低转速或选用更大型号的联轴器，亦可采用空心中间轴结构。

6D2D8

中间轴选择

JSG型-高速型联轴器

JSG型—高速型联轴器(JB/T 8869—2000)
1、5—半联轴器；2—罩壳；3—润滑孔；4—蛇形弹簧
工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	总长 L₀	D	L₂	L₃	间隙 t	质量	润滑油
型号	N·m	r·min^-1	mm							kg
JSG1	140	10000	12，14，16，18，19，20，22，24，25，28，30，32，35	47	97	115	50	78	3	3.9	0.0408
JSG2	400	9000	16，18，19，20，22，24，25，28，30，32，35，38，40，42，45，48，50	60	123	157	59	94	3	8.85	0.0675
JSG3	900	8200	19，20，22，24，25，28，30，32，35，38，40，42，45，48，50，55，56，60，63，65	76	155	182	86	103	3	15.62	0.1135
JSG4	1800	7100	28，30，32，35，38，40，42，45，48，50，55，56，60，63，65，70，71，75，80	88	179	218	86	134	3	26.42	0.1725
JSG5	3150	6000	28，30，32，35，38，40，42，45，48，50，55，56，60，63，65，70，71，75，80，85，90，95	98	199	244	92	144	3	37.23	0.254
JSG6	5600	4900	42，45，48，50，55，56，60，63，65，70，71，75，80，85，90，95，100，110	120	245	286	117	181	5	63.11	0.427
JSG7	8000	4500	42，45，48，50，55，56，60，63，65，70，71，75，80，85，90，95，100，110，120	127	259	324	122	190	5	83.54	0.5085
JSG8	12500	4000	60，63，65，70，71，75，80，85，90，95，100，110，120，125，130，140	149	304	327	146	220	6	98.06	0.735
JSG9	18000	3600	65，70，71，75，80，85，90，95，100，110，120，125，130，140，150，160，170	162	330	365	150	225	6	140.29	0.908
JSG10	25000	3300	65，70，71，75，80，85，90，95，100，110，120，125，130，140，150，160，170，180，190，200	184	374	419	156	345	6	209.75	1.135
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSZ型-带制动轮型联轴器

JSZ型—带制动轮型联轴器(JB/T 8869—2000)

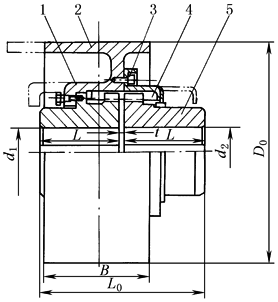

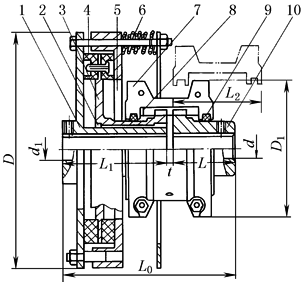

1、5—半联轴器；2—制动轮；3—罩壳；4—蛇形弹簧
工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。制动轮安装在从动端。
基本参数和主要尺寸
型号	制动转矩 T_m	许用转速 n_p	制　动　轮		轴　孔　直　径		轴孔长度 L	总长 L₀	间隙 t	质量	润滑油
	制动转矩 T_m	许用转速 n_p	直径 D₀	宽度 B	d₁	d₂	轴孔长度 L	总长 L₀	间隙 t	质量	润滑油
	N·m	r·min^-1	mm							kg
JSZ1	125	3820	160	65	—	12，14，16，18，19	54	111	3	10.44	0.085
JSZ1	125	3820	160	65	20，22，24，25，28，30，32，35，38，40，42，45，48，50		54	111	3	10.44	0.085
JSZ2	250	2870	200	70	—	16，18，19	76	155	3	23.61	0.142
					20，22，24，25，28，30，32，35，38，40，42，45，48，50，55，56
					—	60，63，65
JSZ3	355	2300	250	90	25，28	—	82	167	3	28.6	0.17
					30，32，35，38，40，42，45，48，50，55，56
					60，63	60，63，65，70，71
JSZ4	1000	1730	315	110	25，28	—	95	195	5	59.93	0.284
					30，32，35，38，40，42，45，48，50，55，56，60，63，65，70，71，75
					80，85	80，85，90，95
JSZ5	1400	1350	400	140	25，28，30，32，35，38	—	98	201	5	85.806	0.34
					40，42，45，48，50，55，56	50，55，56
					60，63，65，70，71，75，80，85，90，95，100
JSZ6	2800	1145	500	180	40，42，45，48，50，55，56	—	124	253	5	144.372	0.681
					60，63，65，70，71，75，80，85，90，95
					100，110，120	100，110，120，125
JSZ7	5600	915	630	225	60，63，65，70，71，75	75	130	266	6	255.6	1.248
					80，85，90，95，100，110，120，125，130，140
					150，160	150
JSZ8	9000	820	710	255	75，80，85，90，95	—	190	386	6	485.326	3.632
					100，110，120，125，130，140，150，160，170，180
					190	190，200
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSP型-带制动盘型联轴器

JSP型一带制动盘型联轴器(JB/T 8869—2000)
1—制动盘；2—罩壳；3—蛇形弹簧；4—半联轴器
工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。制动盘安装在从动端。
基本参数和主要尺寸
型号	制动转矩 T_m	许用转速 n_p	制　动　盘		轴　孔　直　径 d	轴孔长度		D	D₁	间隙 t	质量	润滑油
	制动转矩 T_m	许用转速 n_p	直径D₀	宽度B	轴　孔　直　径 d	L	L₁	D	D₁	间隙 t	质量	润滑油
	N·m	r·min^-1	mm								kg
JSP1	200	3800	315	30	20，22，24，25，28，30，32，35，38，40，42，45，48，50	63	88	150	125	3	9.579	0.086
JSP2	315	3200	315		25，28，30，32，35，38，40，42，45，48，50，55，56，60，63	76	88	162	133	3	12.349	0.1135
JSP3	630	2800	315		30，32，35，38，40，42，45，48，50，55，56，60，63，65，70，71，75	88	88	193	152	3	19.794	0.1725
JSP4	1000	2700	400		35，38，40，42，45，48，50，55，56，60，63，65，70，71，75，80，85	98	88	212	179	3	28.42	0.254
JSP5	1800	2400	400		40，42，45，48，50，55，56，60，63，65，70，71，75，80，85，90，95，100	120	119	250	216	6	47.76	0.427
JSP6	2800	2200	450		50，55，56，60，63，65，70，71，75，80，85，90，95，100，110	127	146	270	241	6	64.922	0.5085
JSP7	4500	2000	500		60，63，65，70，71，75，80，85，90，95，100，110，120，125	150	149	308	276	6	91.35	0.729
JSP8	6300	1800	560		70，71，75，80，85，90，95，100，110，120，125，130，140，150	162	152	346	295	6	131.66	0.908
JSP9	9000	1600	630		80，85，90，95，100，110，120，125，130，140，150，160，170，180	184	158	384	330	6	184.798	1.135
JSP10	12500	1500	800		90，95，100，110，120，125，130，140，150，160，170，180，190，200	182	183	453	368	6	253.332	1.9068
JSP11	16000	1300	900		100，110，120，125，130，140，150，160，170，180，190，200，220	198	198	500	400	6	336.414	2.8148
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

JSA型-安全型联轴器

JSA型一安全型联轴器(JB/T 8869—2000)
1—摩擦盘轴套；2—内轴套；3—夹盘轴套；4—摩擦片；5—摩擦盘； 6—压力调整装置；7—罩壳；8—蛇形弹簧；9—密封圈；10—半联轴器
工作温度：-30～150℃。标记方法：联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。摩擦盘安装在从动端。
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴　孔　直　径		轴孔长度		总长 L₀	最大外径 D	D₁	L₂	间隙 t	质量	润滑油
	公称转矩 T_n	许用转速 n_p	轴套d_1max	半联轴器 d	轴套 L₁	半联轴器 L	总长 L₀	最大外径 D	D₁	L₂	间隙 t	质量	润滑油
	N·m	r·min^-1	mm									kg
JSA1	4～35.5	3600	25	20，22，24，25，28	79	48	130	178	102	48	3	6.174	0.027
JSA2	12.5～100	3600	32	25，28，30，32，35	79	48	130	202	111	50	3	8.172	0.04
JSA3	20～160	3600	35	25，28，30，32，35，38，40	79	51	133	232	117	63	3	11.532	0.054
JSA4	31.5～250	3600	42	30，32，35，38，40，42，45，48	87	60	150	270	138	63	3	16.435	0.068
JSA5	56～450	3600	45	35，38，40，42，45，48，50	97	63	163	301	151	76	3	21.974	0.086
JSA6	80～630	3600	56	40，42，45，48，50，55，56，60，63	104	76	183	324	162	83	3	28.239	0.1135
JSA7	140～1250	2800	65	45，48，50，55，56，60，63，65，70，71，75	114	89	206	362	194	92	3	41.042	0.172
JSA8	250～2000	2500	75	50，55，56，60，63，65，70，71，75，80，85	129	99	231	414	213	109	3	62.652	0.254
JSA9	450～3550	2100	90	70，71，75，80，85，90，95，100	144	121	270	491	251	147	5	100.788	0.426
JSA10	630～5600	1850	100	80，85，90，95，100，110	156	127	288	543	270	152	5	128.028	0.499
JSA11	1000～8000	1750	110	90，95，100，110，120，125	185	149	340	590	308	178	6	182.962	0.726
JSA12	1400～11200	1450	130	100，110，120，125，130，140，150	193	162	361	684	346	185	6	260.142	0.908
JSA13	2000～16000	1300	160	120，125，130，140，150，160，170，180	199	184	389	767	384	213	6	375.912	1.135
JSA14	2800～22400	1100	170	130，140，150，160，170，180，190，200	245	183	434	864	453	254	6	502.124	1.907
JSA15	4000～31500	950	200	160，170，180，190，200，220	250	198	454	989	501	254	6	652.398	2.815
JSA16	5600～45000	870	240	180，190，200，220，240，250	268	216	490	1066	566	267	6	869.864	3.495
JSA17	7100～63000	760	280	200，220，240，250，260，280	292	239	537	1161	630	267	6	1162.24	3.768
JSA18	10000～80000	720	300	240，250，260，280，300	297	259	562	1264	673	279	6	1426.922	4.404
JSA19	14000～100000	670	320	250，260，280，300，320	315	279	600	1377	757	279	6	1806.92	5.629
注：1.质量按无孔计算。 2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。 3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。 4.联轴器选用计算见“机械式联轴器选用计算”节。 5.生产厂家为沈阳三环机械厂。

联轴器许用补偿量及主要零件材料

联轴器许用补偿量及主要零件材料(JB/T 8869—2000)
表１　　　　　　　　　　　　　　　　　　　　　　　　　联轴器许用补偿量
公称转矩 T_n /N·m		最大允许安装误差						最大运转补偿量				轴向 Δx
		径向 Δy				角向Δα Δα＝(0.25°)时 A-A₁		径向 Δy			角向Δα Δα＝(0.5°)时 A-A₁	JS型、JSB型、 JSD型、JSJ型、 JSG型	JSS型
		JS型、JSB型、JSS型、JSD型		JSJ型	JSG型	角向Δα Δα＝(0.25°)时 A-A₁		JS型、JSB型、JSS型、JSD型		JSG型	角向Δα Δα＝(0.5°)时 A-A₁	JS型、JSB型、 JSD型、JSJ型、 JSG型	JSS型
45		0.15		—	—	0.076		0.31		—	0.25	±0.3	±0.5
140				0.05	0.076					0.15	0.31
224				—	—					—	0.33
400		0.2		0.05	0.1	0.1		0.41		0.2	0.4	±0.3	±0.5
630				—	—	0.127				—	0.45
900				0.05	0.1	0.127				0.2	0.5
1800				0.05		0.15					0.6
3150				0.076		0.18					0.7
5600		0.25		0.076	0.127	0.2		0.51		0.28	0.84	±0.5	±0.6
8000		0.25		0.076	0.127	0.23		0.51		0.28	0.9	±0.5	±0.6
12500		0.28		0.076	0.15	0.25		0.56		0.3	1	±0.6	±1
18000				0.1		0.3					1.2
25000				0.1		0.33					1.35
35500		0.3		0.1	0.15	0.4		0.61		0.38	1.57	±0.6	±1
50000				0.127		0.45					1.78
63000				0.127		0.5					2
90000		0.38		0.127	0.2	0.56		0.76		—	2.26	±0.6	±1
125000				0.15		0.6					2.46
160000				0.15		0.68					2.72
224000		0.46		—	—	0.74		0.92		—	2.99	±1.3	—
315000		0.46		—	—	0.8		0.92		—	3.28	±1.3	—
400000		0.48		—	—	0.89		0.97		—	3.6	±1.3	—
500000		0.48		—	—	0.96		0.97		—	3.9	±1.3	—
630000		0.5		—	—	1.07		1.02		—	4.29	±1.3	—
800000		0.5		—	—	1.77		1.02		—	4.65	±1.3	—
注：1.最大运转补偿量是指工作状态允许的由于安装误差、振动、冲击、温度变化等综合因素所形成的两轴相对偏移量。 2.角向补偿量△α＝A-A₁。
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　联轴器主要零件材料
序号	零件名称		材料				序号		零件名称	材料
1	半联轴器		45、ZG 310—570				6		蛇形弹簧	60Si2Mn、50CrVA(热处理硬度43~47HRC)
2	连接法兰		45、ZG 310—570				7		螺栓	8.8级，GB/T 3098.1
3	中间轴		40Cr				8		螺母	8级，GB/T 3098.2
4	制动轮		ZG 310—570				9		内轴套	Z CuSn 5Pb 5 Zn5
5	罩壳		铸铝、15Mn

<- 上一项下一项 ->
