弹性块联轴器(摘自JB/T 9148-1999)

联轴器标准件、通用件分页导航
本页导航 广告链接

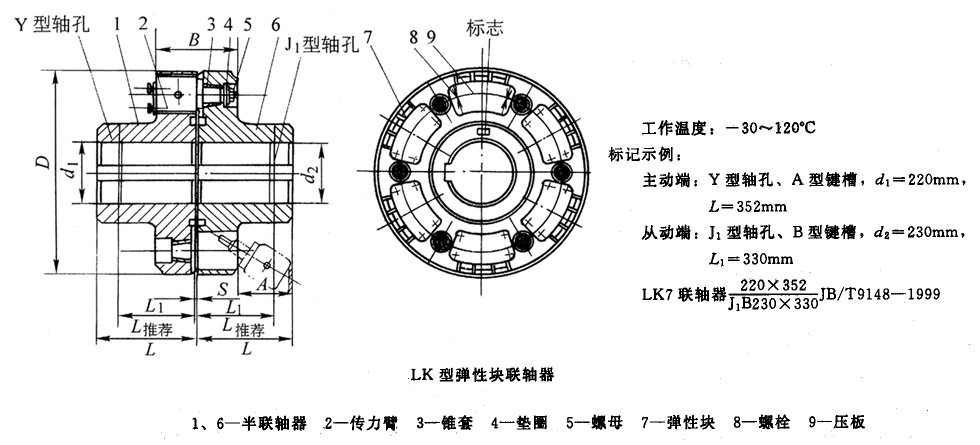

弹性块联轴器(摘自JB/T 9148-1999)

注：1. 质量、转动惯量是近似值。
2. 瞬时最大转矩不得超过公称转矩Tn的1.5倍。
3. 轴孔和键槽型式及尺寸应符合表“圆柱形轴孔和键槽尺寸”，轴孔与轴配合见“联轴器圆柱形轴孔与轴伸的配合”。
4. 联轴器的许用补偿量：
许用补偿量 型号
LK1～LK4 LK5～LK15 LK16～LK18 LK19～LK20
轴向Δx/mm ±1.5 ±2 ±2.5 ±3
径向Δy/mm 0.5 0.8 0.8 1
角向Δa 0°30' 0°30' 0°15' 0°15'
安装时的误差应比上述数值减小1/2。
型号 公称转矩Tn/(N·m) 许用转速[n]/(r/min) 轴孔直径d1、d2/mm 轴孔长度 D/mm B/mm S/mm A≥/mm 重量/kg 转动惯量/(kg·m^2)
Y型 J1型 L推荐/mm
L/mm L1/mm
LK1 10000 1950 85、90、95 172 132 150 370 190 5 40 125 4
LK1 10000 1950 100、110、120 212 167 150 370 190 5 75 125 4
LK2 16000 1750 95 172 132 170 415 208 5 31 200 5.2
LK2 16000 1750 100、110、120、125 212 167 170 415 208 5 66 200 5.2
LK2 16000 1750 130 252 202 170 415 208 5 101 200 5.2
LK3 25000 1600 110、120、I25 212 167 185 450 225 5 57 265 6.3
LK3 25000 1600 130、140、150 252 202 185 450 225 5 92 265 6.3
LK4 40000 1400 130、140、150 252 202 210 520 260 5 75 338 21.5
LK4 40000 1400 160、170、180 302 242 210 520 260 5 115 338 21.5
LK5 63000 1200 160、170、180、 302 242 230 600 275 6 108 580 26.6
LK5 63000 1200 190、200、220 352 282 230 600 275 6 148 580 26.6
LK6 100000 1170 190、200、220 352 282 260 620 285 6 143 625 29.3
LK6 100000 1170 240、250、260 410 330 260 620 285 6 191 625 29.3
LK7 125000 1080 220 352 282 280 670 295 6 138 780 55
LK7 125000 1080 240、250、260 410 330 280 670 295 6 186 780 55
LK7 125000 1080 280 470 380 280 670 295 6 236 780 55
LK8 160000 990 240、250、260 410 330 300 730 305 6 181 880 80
LK8 160000 990 280、300、320 470 380 300 730 305 6 231 880 80
LK9 200000 950 260 410 330 320 760 315 6 176 1075 100
LK9 200000 950 280、300、320 470 380 320 760 315 6 226 1075 100
LK9 200000 950 340 550 450 320 760 315 6 296 1075 100
LK10 250000 920 280、300、320 470 380 345 790 345 7 211 1270 120
LK10 250000 920 340、360 550 450 345 790 345 7 281 1270 120
LK11 315000 820 300、320 470 380 360 850 380 7 194 1545 192
LK11 315000 820 340、360、380 550 450 360 850 380 7 264 1545 192
LK12 400000 790 320 470 380 380 910 420 7 174 1820 255
LK12 400000 790 340、360、380 550 450 380 910 420 7 244 1820 255
LK12 400000 790 400 650 540 380 910 420 7 334 1820 255
LK13 500000 750 360、380 550 450 400 960 460 8 224 2245 332
LK13 500000 750 400、420、440 650 540 400 960 460 8 314 2245 332
LK14 630000 690 400,420,440,450,460,480 650 540 450 1050 505 8 292 2670 520
LK15 900000 600 440,450,460,480,500 650 540 500 1200 550 10 270 4401 708
LK15 900000 600 530 800 680 500 1200 550 10 410 4401 708
LK16 1250000 535 460、480、500 650 540 520 1350 570 10 260 4870 1248
LK16 1250000 535 530、560 800 680 520 1350 570 10 400 4870 1248
LK17 1600000 480 530、560、600、630 800 680 600 1500 650 12 361 5900 1930
LK18 2000000 450 560、600、630 800 680 650 1600 730 12 321 7000 2650
LK18 2000000 450 670 900 780 650 1600 730 12 421 7000 2650
LK19 2500000 420 630 800 680 680 1700 780 12 296 8850 4080
LK19 2500000 420 670、710、750 900 780 680 1700 780 12 396 8850 4080
LK20 3150000 380 710、750 900 780 750 1900 820 12 376 12060 5500
LK20 3150000 380 800、850 1000 880 750 1900 820 12 476 12060 5500
