膜片联轴器(JB/T 9147-2000)

联轴器标准件、通用件分页导航
本页导航 广告链接

膜片联轴器(JB/T 9147-2000)

膜片的结构型式和特性

膜片型式 膜片中应力 特 性
连续多边环形
 拉伸—压缩应力

N──半联轴器上螺栓数
t──膜片厚度
z──膜片层数
b──膜片径向最小宽度

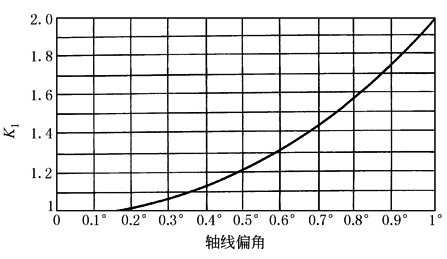

Tc=(1.3～1.9)T
工作机和载荷平稳时取小值 		每一联轴器由若干等厚度膜片组成，各片外缘为圆弧形的弹性较好，且形状简单。加工方便，但弹性较差。此外，边数少的弹性又比边数多的弹性好，但边数太少稳定性降低，单向运转时，只有一半环边承载传递转矩
圆环形
分离连杆形
 拉伸—压缩应力
 每一膜片由单独的薄杆组成一个多边形，杆的形状简单，制造方便，但要求各孔距精确，其工作性能与连续环形基本相同，但强度和转速较低，适用于联轴器尺寸受限制的场合
轮辐形
 切应力
 每一联轴器由若干片组成，其外缘和内缘上的螺孔分别与主从动半联轴器联接，工作时，发生扭转，膜片上的成型孔是为了增加弹性，由于弹性需要内外径的差值不宜过小，一般以传递中小功率为宜
成型膜片
 切应力
 每一联轴器由单独一个膜片(盘)构成，膜片厚度从内径向外按双曲线规律减小，以保持等强度条件，其材料利用率高、整体性好，特别适宜于高速传动，但膜片的制造精度要求较高
波形膜片
 切应力
 膜片在轴向截面呈波形，弹性较高，补偿性能好，膜片的厚度有等厚与不等厚两种，其中以不等厚的单片双曲线型性能较好，目前应用较多

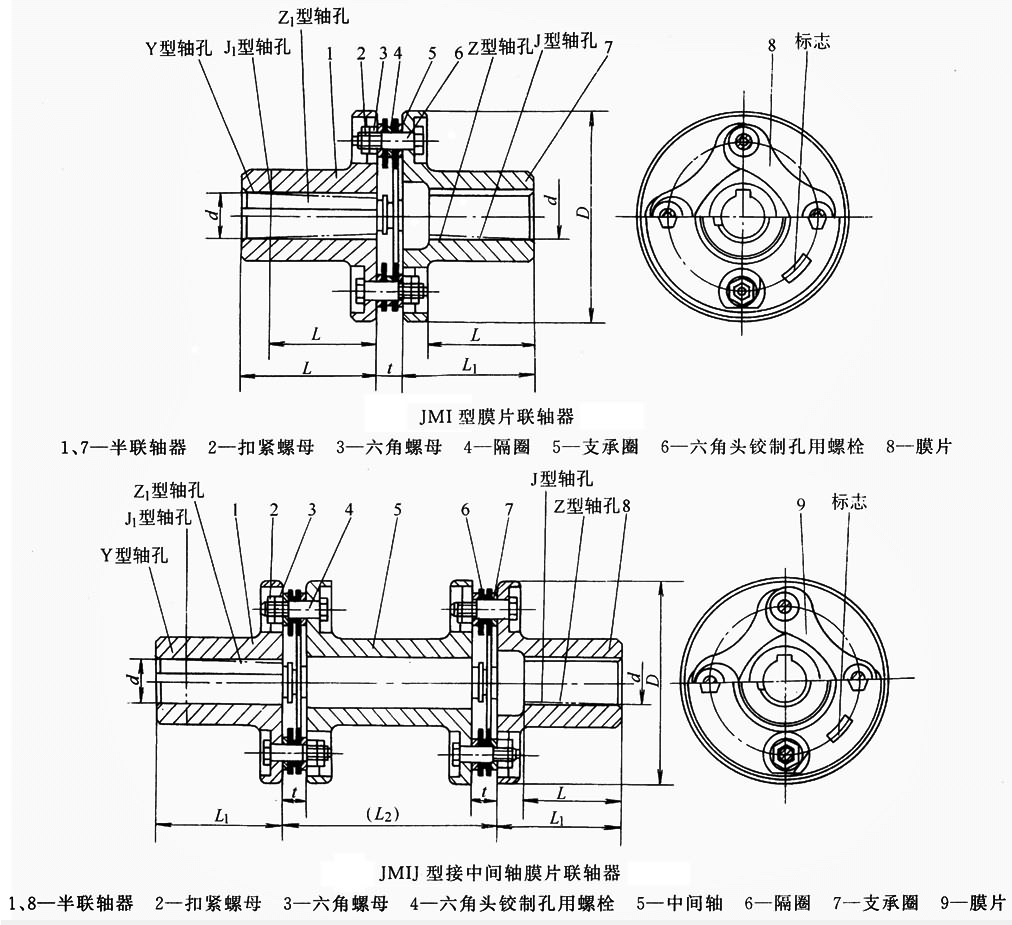

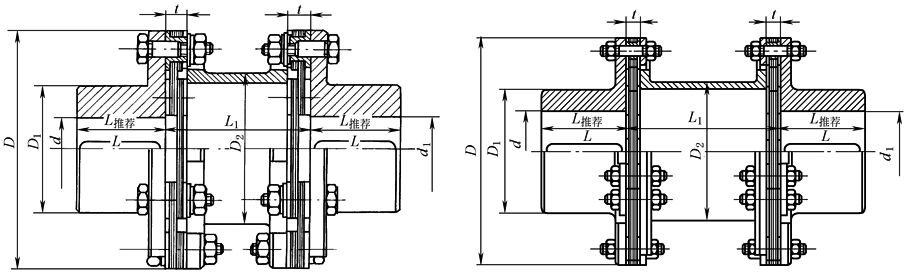

JMⅠ型、JMⅠJ型膜片联轴器的基本参数和主要尺寸

注：1.重量、转动惯量为计算近似值。许用补偿量见表-膜片联轴器的许用补偿量。
2.L推荐为优选轴3L长度。
3.标记方法：
                        轴孔型式代号 键槽型式代号 轴孔直径×轴孔长度（主动端）
联轴器型号 联轴器------------------------------------------------------- 标准号
                        轴孔型式代号 键槽型式代号 轴孔直径×轴孔长度（从动端）
Y型轴孔、A型键槽的代号，标记中可予省略
联轴器主、从动端联接型式与尺寸相同时．只标记一端，另一端省略
4.工作温度-20～+250℃。
5.联轴器轴孔和联接型式应符合表“圆柱形轴孔和键槽的尺寸”、表“圆锥形轴孔和键槽尺寸”的规定，轴孔与轴配合见表“联轴器圆柱形轴孔与轴伸的配合”、表“TGL鼓形齿式联轴器的基本参数和主要尺寸”。

型号 公称转矩Tn/(N·m) 瞬时最大转矩Tmax/(N·m) 许用转速np/(r/min) 轴孔直径d/mm 轴孔长度 D/mm t/mm L2min/mm JMI型扭转刚度C/(N·m/rad) 重量/kg 转动惯量J/(kg·m^2)
Y型 J,J1,Z,Z1型L1/mm J,J1,Z,Z1型L/mm L推荐/mm
L/mm
JMⅠ1/JMⅠJ1 25 80 6000 14 32 - J,J1-27,Z,Z1-20 35 90 8.8 100 1×10^4 1/1.8 0.0007/0.0013
JMⅠ1/JMⅠJ1 25 80 6000 16,18,19 42 - 30 35 90 8.8 100 1×10^4 1/1.8 0.0007/0.0013
JMⅠ1/JMⅠJ1 25 80 6000 20,22 52 - 38 35 90 8.8 100 1×10^4 1/1.8 0.0007/0.0013
JMⅠ2/JMⅠJ2 63 180 5000 18,19 42 - 30 45 100 9.5 100 1.4×10^4 2.3/2.4 0.001/0.002
JMⅠ2/JMⅠJ2 63 180 5000 20,22,24 52 - 38 45 100 9.5 100 1.4×10^4 2.3/2.4 0.001/0.002
JMⅠ2/JMⅠJ2 63 180 5000 25 62 - 44 45 100 9.5 100 1.4×10^4 2.3/2.4 0.001/0.002
JMⅠ3/JMⅠJ3 100 315 5000 20.22,24 52 - 38 50 120 11 120 1.87×10^4 2.3/4.1 0.0024/0.0047
JMⅠ3/JMⅠJ3 100 315 5000 25,28 62 - 44 50 120 11 120 1.87×10^4 2.3/4.1 0.0024/0.0047
JMⅠ3/JMⅠJ3 100 315 5000 30 82 - 60 50 120 11 120 1.87×10^4 2.3/4.1 0.0024/0.0047
JMⅠ4/JMⅠJ4 160 500 4500 24 52 - 38 55 130 12.5 120 3.12×10^4 3.3/5.4 0.0024/0.0069
JMⅠ4/JMⅠJ4 160 500 4500 25,28 62 - 44 55 130 12.5 120 3.12×10^4 3.3/5.4 0.0024/0.0069
JMⅠ4/JMⅠJ4 160 500 4500 30,32,35 82 - 60 55 130 12.5 120 3.12×10^4 3.3/5.4 0.0024/0.0069
JMⅠ5/JMⅠJ5 250 710 4000 28 62 - 44 60 150 14 140 4.32×10^4 5.3/8.8 0.0083/0.0281
JMⅠ5/JMⅠJ5 250 710 4000 30,32,35,38 82 - 60 60 150 14 140 4.32×10^4 5.3/8.8 0.0083/0.0281
JMⅠ5/JMⅠJ5 250 710 4000 40 112 - 84 60 150 14 140 4.32×10^4 5.3/8.8 0.0083/0.0281
JMⅠ6/JMⅠJ6 400 1120 3600 32,35,38 82 82 60 65 170 15.5 140 6.88×10^4 8.7/13.4 0.0159/0.0281
JMⅠ6/JMⅠJ6 400 1120 3600 40,42,45,48,50 112 112 84 65 170 15.5 140 6.88×10^4 8.7/13.4 0.0159/0.0281
JMⅠ7/JMⅠJ7 630 1800 3000 40,42,45,48,50,55,56 112 112 107 70 210 19 150 10.35×10^4 14.3/22.3 0.0432/0.076
JMⅠ7/JMⅠJ7 630 1800 3000 60 142 - 107 70 210 19 150 10.35×10^4 14.3/22.3 0.0432/0.076
JMⅠ8/JMⅠJ8 1000 2500 2800 45,48,50,55,56 112 112 84 80 240 22.5 180 16.11×10^4 22/36 0.0879/0.1602
JMⅠ8/JMⅠJ8 1000 2500 2800 60,63,65,70 142 - 107 80 240 22.5 180 16.11×10^4 22/36 0.0879/0.1602
JMⅠ9/JMⅠJ9 1600 4000 2500 55,56 112 112 84 85 260 24 220 26.17×10^4 29/48 0.1415/0.2509
JMⅠ9/JMⅠJ9 1600 4000 2500 60,63,70,71,75 142 - 107 85 260 24 220 26.17×10^4 29/48 0.1415/0.2509
JMⅠ9/JMⅠJ9 1600 4000 2500 80 172 - 132 85 260 24 220 26.17×10^4 29/48 0.1415/0.2509
JMⅠ10/JMⅠJ10 2500 6300 2000 63,65,70,71,75 142 142 107 90 280 17 250 7.88×10^4 52/85 0.2974/0.5195
JMⅠ10/JMⅠJ10 2500 6300 2000 80,85,90,95 172 - 132 90 280 17 250 7.88×10^4 52/85 0.2974/0.5195
JMⅠ11/JMⅠJ11 4000 9000 1800 75 142 142 107 95 300 19.5 290 10.49×10^4 69/112 0.4782/0.8223
JMⅠ11/JMⅠJ11 4000 9000 1800 80,85,90,95 172 172 132 95 300 19.5 290 10.49×10^4 69/112 0.4782/0.8223
JMⅠ11/JMⅠJ11 4000 9000 1800 100,110 212 - 167 95 300 19.5 290 10.49×10^4 69/112 0.4782/0.8223
JMⅠ12/JMⅠJ12 6300 12500 1600 90,95 172 - 132 120 340 23 300 14.07×10^4 94/152 0.8067/1.4109
JMⅠ12/JMⅠJ12 6300 12500 1600 100,110,120,125 212 - 167 120 340 23 300 14.07×10^4 94/152 0.8067/1.4109
JMⅠ13 10000 18000 1400 100,110,120,125 212 - 167 135 380 28 - 19.2×10^4 128 1.7053
JMⅠ13 10000 18000 1400 130,140 252 - 202 135 380 28 - 19.2×10^4 128 1.7053
JMⅠ14 16000 28000 1200 120,125 212 - 167 150 420 31 - 30.0×10^4 184 2.6832
JMⅠ14 16000 28000 1200 130,140,150 252 - 202 150 420 31 - 30.0×10^4 184 2.6832
JMⅠ14 16000 28000 1200 160 302 - 242 150 420 31 - 30.0×10^4 184 2.6832
JMⅠ15 25000 40000 1120 140,150 252 - 202 180 480 37.5 - 47.46×10^4 262 4.8015
JMⅠ15 25000 40000 1120 160,170,180 302 - 242 180 480 37.5 - 47.46×10^4 262 4.8015
JMⅠ16 40000 56000 1000 160,170,180 302 - 242 200 560 41 - 48.09×10^4 384 9.4118
JMⅠ16 40000 56000 1000 190,200 352 - 282 200 560 41 - 48.09×10^4 384 9.4118
JMⅠ17 63000 80000 900 190,200,220 352 - 282 220 630 47 - 10.13×10^4 561 18.3753
JMⅠ17 63000 80000 900 140 410 - 330 220 630 47 - 10.13×10^4 561 18.3753
JMⅠ18 100000 125000 800 220 352 - 282 250 710 54.5 - 16.14×10^4 723 28.2033
JMⅠ18 100000 125000 800 240,250,260 410 - 330 250 710 54.5 - 16.14×10^4 723 28.2033
JMⅠ19 160000 200000 710 250,260 410 - 330 280 800 48 - 79.8×10^4 1267 66.5813
JMⅠ19 160000 200000 710 280,300,320 470 - 380 280 800 48 - 79.8×10^4 1267 66.5813
