新型梅花联轴器

联轴器的分类、特点及应用分页导航

本页导航 广告链接

新型梅花联轴器

新型梅花联轴器
新型梅花联轴器的弹性元件为星形式(或称凸爪式)，具有缓冲减振､不需润滑､维护方便的特点，具有补偿两轴相对偏移的能力｡适用温度为-40~100℃，适用于载荷变化不大､工作平稳､频繁启动､正反转､中低速､中小功率的传动｡

LMX 型梅花联轴器

LMX 型联轴器基本参数和主要尺寸
规格	额定转矩 /N·m	最高转速 /r·min^-¹	转动惯量 /kg·m²	主要尺寸/mm									质量 /kg
规格	额定转矩 /N·m	最高转速 /r·min^-¹	转动惯量 /kg·m²	d₁､d₂	D	D₁	L	L₁	L₂	L₃	M	s	质量 /kg
16	15	19000	0.00005	6~16	30	30	50	18	13	—	M4	1.5	0.10
19	20	14000	0.00008	6~19	40	32	66	25	16	20	M5	2	0.30
24	70	10600	0.0002	8~24	55	40	78	30	18	24	M5	2	0.61
28	190	9500	0.0007	8~28	65	48	90	35	20	28	M8	2.5	1.00
38	380	8500	0.002	10~38	80	66	114	45	24	27		3	2.08
42	530	8000	0.004	10~42	95	80	126	50	26	40		3	3.21
48	620	7100	0.006	10~48	105	95	140	56	28	45		3.5	4.41
55	820	6300	0.012	15~55	120	105	160	65	30	52	M10	4	6.64
65	1250	5600	0.025	15~65	135	120	185	75	35	57		4.5	10.13
75	1950	4750	0.054	20~75	160	135	210	85	40	63		5	16.03
90	4800	3750	0.139	30~90	200	160	245	100	45	72	M12	5.5	27.50
100	6800	3350	0.245	30~100	225	180	270	110	50	89	M12	6	38.50
110	8000	3000	0.435	40~110	255	200	295	120	55	96	M16	6.5	54.0
125	10000	2650	0.85	40~125	290	230	340	140	60	112	M16	7	81.8
140	14500	2360	1.4	40~140	320	255	375	155	65	124	M20	7.5	109.7
160	20000	2000	2.72	60~160	370	290	425	175	75	140		9	162.7
180	23500	1800	4.95	85~180	420	325	475	195	85	156		10.5	230.8
注：1.键槽根据孔径的尺寸按照国标制作｡ 2.梅花弹性体与标准GB/T 5272中的弹性体不同，它具有较好的缓冲､减振性能｡ 3.生产厂家为北京古德高机电技术有限公司｡该公司还生产LMX-K型､LMX-S型梅花联轴器｡

LMX-Z 胀套式梅花联轴器

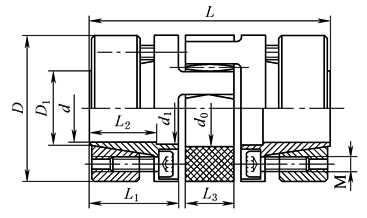

LMX-Zn 型联轴器基本参数和主要尺寸
规格		14	16	19	24	25	35	40	42	45	50
额定转矩 /N·m		7.5	5	10	17	35	95	190	265	310	410
最高转速 /r·min^-¹		19000	14000	14000	10600	10600	8500	7100	6000	5600	5000
转动惯量 ×10^-⁶/kg·m²		11	37	46	136	201	438	1325	3003	5043	10020
主要尺寸 /mm	d	14	16	19	24	25	35	40	42	45	50
	D	32	37.5	50	50	55	65	80	95	105	120
	D₁	17	20	23	28	30	40	46	52	52	55
	d₀	10.5	18	18	27	30	38	46	51	60	68
	d₁	17	19	22	29	30	40	46	55	60	72
	L	50	66	66	78	78	90	114	126	140	160
	L₁	18.5	25	25	30	30	35	45	50	56	65
	L₂	15.5	21	21	25	25	30	40	45	50	58
	L₃	10	12	12	14	14	15	18	20	21	22
螺钉	型号	4-M3	6-M4		4-M5		8-M5	8-M6	4-M8		4-M10
螺钉	拧紧力矩 M_A/ N·m	1.89	3.05		8.5			14	35		69
质量/kg		0.08	0.16	0.19	0.33	0.44	0.64	1.32	2.23	3.09	4.74
注：1.其中 d 为最大尺寸值｡ 2.梅花弹性体的形状与LMX型相同｡ 3.生产厂家为北京古德高机电技术有限公司｡该公司还生产LMX-Zw型胀套式梅花联轴器｡

LMX-F 法兰式梅花联轴器

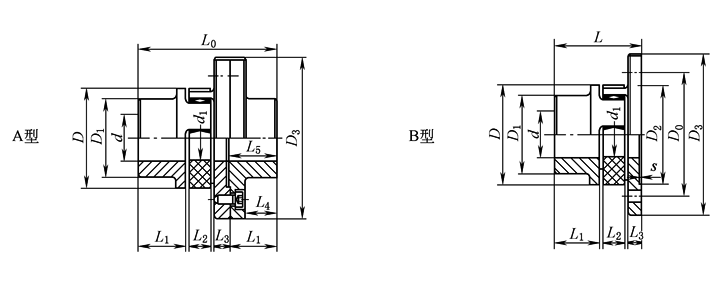

LMX-F 型联轴器的基本参数和主要尺寸
规格		19	24	28	38	42	48	55	65	75	90
额定转矩 /N·m		3	10.4	30	59	81	94	112	137	325	793
最高转速 /r·min^-¹		14000	10600	8500	7100	6000	5600	4750	4250	3550	2800
转动惯量 /kg·m²	A	0.0002	0.0006	0.002	0.004	0.01	0.014	0.032	0.054	0.104	0.244
转动惯量 /kg·m²	B	0.0001	0.0004	0.001	0.002	0.005	0.008	0.018	0.029	0.06	0.144
主要尺寸 /mm	d	6~19	8~24	10~28	12~38	14~42	15~48	20~55	22~65	30~75	40~90
	D	40	55	65	80	95	105	120	135	160	200
	D₀	50	65	80	95	115	125	145	160	185	225
	D₁	32	40	48	66	75	85	98	115	135	160
	D₂	40	55	65	80	95	105	120	135	160	200
	D₃	65	80	100	115	140	150	175	190	215	260
	d₁	18	27	30	38	46	51	60	68	80	100
	L₀	74	86	100	124	138	152	176	201	229	265
	L	49	56	65	79	88	96	111	126	144	165
	L₁	25	30	35	45	50	56	65	75	85	100
	L₂	12	14	15	18	20	21	22	26	30	34
	L₃	8	8	10	10	12	12	16	16	19	20
	L₄	17	22	25	35	38	44	49	59	66	80
	L₅	26	31	36	46	51	57	66	76	87	102
	s	1.5				2				2.5	3
螺钉		5-M4		6-M6		6-M8	8-M8	8-M10	10-M10	10-M12	12-M12
质量/kg		0.4	0.65	1.1	1.9	3	3.9	6.3	8.7	13.5	22
注：1．键槽根据孔径的尺寸按照国标制作｡ 2．生产厂家为北京古德高机电技术有限公司｡
