链轮摩擦式安全联轴器

链轮摩擦式安全联轴器

链轮摩擦式安全联轴器

这种联轴器是滚子链联轴器与摩擦转矩限制器(即摩擦安全离合器)的组合，转矩根据碟形弹簧压缩量而确定。减小了轴向尺寸，安装方便。当传动转矩未超过限定值时，起联轴器作用；当过载时，会自动打滑并断电报警，具有过载保护作用。具有少量减振、缓冲和两轴相对偏移的补偿功能。一般用于启动频繁且需要安全保护的传动。

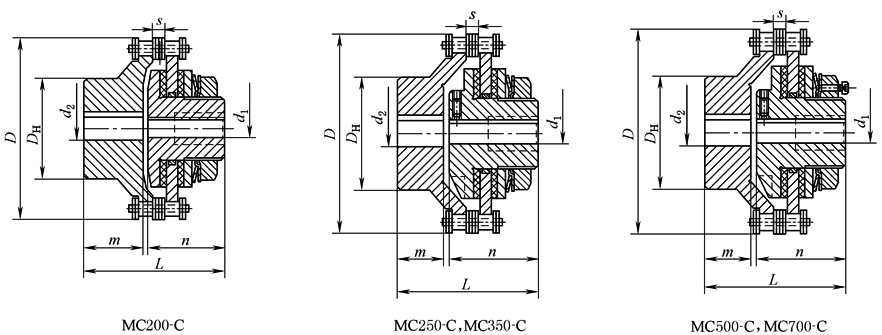

MC-C型轻型安全联轴器

MC-C 型轻型安全联轴器

B6D2D65

MC-C 型轻型系列基本参数与主要尺寸

型号

转矩范围

/N·m

孔径d1

(d2)

/mm

最高转速

/r·min-1

链轮齿数

z

节圆直径

P0/mm

链轮节距

P/mm

外形与安装尺寸/mm

质量

/kg

D

DH

L

m

n

s

MC200-1LC

1.0~2.0

7~14

(8~31)

1200

16

65.10

12.7

76

50

55

24

29

7.5

1.0

MC200-1C

2.9~9.8

MC200-2C

6.9~20

MC250-1LC

2.9~6.9

10~22

(13~38)

1000

22

89.24

12.7

102

56

76

25

48

7.4

1.9

MC250-1C

6.9~27

MC250-2C

14~54

MC350-1LC

9.8~20

17~25

(13~45)

800

24

121.62

15.875

137

72

103

37

62

9.7

4.2

MC350-1C

20~74

MC350-2C

34~149

MC500-1LC

20~49

20~42

(18~65)

500

28

170.13

19.05

188

105

120

40

76

11.6

10

MC500-1C

47~210

MC500-2C

88~420

MC700-1LC

49~118

30~64

(23~90)

400

28

226.85

25.40

251

150

168

66

98

15.3

26

MC700-1C

116~569

MC700-2C

223~1080

注：1.本产品带报警器｡

2.订货时除型号外还应提供孔径(d1､d2)｡

3.生产厂家为北京古德高机电技术有限公司｡

4.本表型号联轴器与同厂生产的TL200-C、TL250-C、TL350-C、TL500-C、TL700-C 转矩限制器参数、尺寸完全相同｡

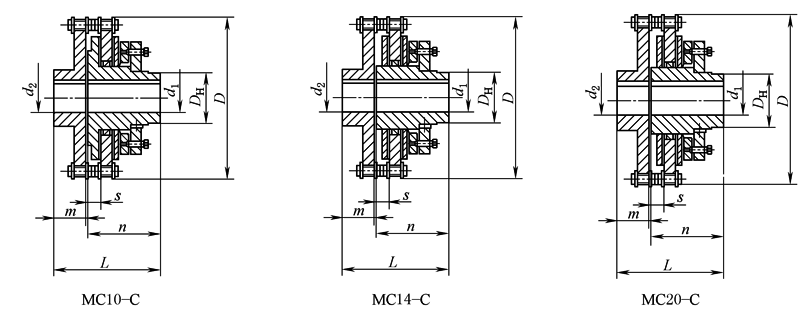

MC-C型重型安全联轴器

MC-C 型重型安全联轴器

b6d2d66

MC-C 型重型系列基本参数与主要尺寸

型号

转矩

/N·m

孔径d1(d2)

/mm

最高转速

/r·min-1

质量

/kg

MC10-16C

392～1274

30～72

(33～95)

300

66

MC10-24C

588～1860

MC14-10C

882～2666

40～100

(38～118)

200

140

MC14-15C

1960～3920

MC20-6C

2450～4900

50～130

(43～150)

100

285

MC20-12C

4606～9310



外形与安装尺寸/mm

型号

D

DH

L

m

n

s

MC10-16C

355

137

189

71

115

19

MC10-24C

MC14-10C

470

167

235

80

150

27

MC14-15C

MC20-6C

631

237

300

120

175

36

MC20-12C

注：1.本产品带报警器｡

2.订货时除型号外还应提供孔径(d1､d2)｡

3.生产厂家为北京古德高机电技术有限公司｡

4.本表型号联轴器与同厂生产的TL200-C、TL250-C、TL350-C、TL500-C、TL700-C 转矩限制器参数、尺寸完全相同｡
