十字槽凹穴六角头自攻螺钉(GB/T 9456—1988)
十字槽凹穴六角头自攻螺钉(GB/T 9456—1988)
|

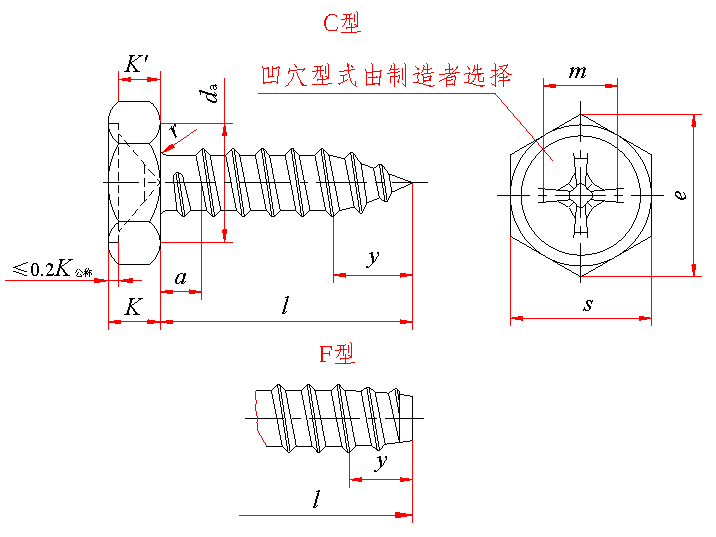

十字槽凹穴六角头自攻螺钉(GB/T 9456—1988)mm |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||
|
标记示例： 螺纹规格ST3.5、公称长度l＝16mm、表面镀锌钝化、C型的十字槽凹穴六角头自攻螺钉的标记： 自攻螺钉 GB 9456 ST3.5×16 |
|||||||||||||||||
|
螺纹规格 |
螺距 P |
a max |
da max |
s |
e min |
K |
K¢ min |
r min |
y 参考 |
十字槽H型 |
l的范围 |
||||||
|
槽号 No |
m 参考 |
插入深度 |
|||||||||||||||
|
max |
min |
max |
min |
C型 |
F型 |
min |
max |
||||||||||
|
ST2.9 |
1.1 |
1.1 |
3.5 |
5.00 |
4.82 |
5.4 |
2.3 |
2.0 |
1.4 |
0.10 |
2.6 |
2.1 |
1 |
2.5 |
0.95 |
1.32 |
6.5～19 |
|
ST3.5 |
1.3 |
1.3 |
4.1 |
5.50 |
5.32 |
5.96 |
2.6 |
2.3 |
1.6 |
0.10 |
3.2 |
2.5 |
2 |
3.5 |
0.91 |
1.43 |
6.5～22 |
|
ST4.2 |
1.4 |
1.4 |
4.9 |
7.00 |
6.78 |
7.59 |
3.0 |
2.6 |
1.8 |
0.20 |
3.7 |
2.8 |
2 |
4.0 |
1.40 |
1.90 |
9.5～25 |
|
ST4.8 |
1.6 |
1.6 |
5.5 |
8.00 |
7.78 |
8.71 |
3.8 |
3.3 |
2.3 |
0.20 |
4.3 |
3.2 |
2 |
4.4 |
1.80 |
2.33 |
9.5～32 |
|
ST6.3 |
1.8 |
1.8 |
7.1 |
10.00 |
9.78 |
10.95 |
4.7 |
4.1 |
2.9 |
0.25 |
6.0 |
3.6 |
3 |
6.2 |
2.36 |
2.86 |
13～38 |
|
ST8 |
2.1 |
2.1 |
9.2 |
13.00 |
12.73 |
14.26 |
6.0 |
5.2 |
3.6 |
0.40 |
7.5 |
4.2 |
3 |
7.2 |
3.20 |
3.86 |
13～50 |
|
技术条件 |
螺纹 |
机械性能 |
公差产品等级 |
十字槽 |
表面处理 |
||||||||||||
|
GB/T 5280 |
GB/T 3098.5 |
A级 |
H型 |
镀锌钝化 |
|||||||||||||
|
公称长度l的商品规格系列： mm |
||||||||||||
|
C型 |
公称 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
min |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
21.2 |
24.2 |
30.7 |
36.7 |
43.7 |
48.7 |
|
|
max |
7.3 |
10.3 |
13.8 |
16.8 |
19.8 |
22.8 |
25.8 |
33.3 |
39.3 |
46.3 |
51.3 |
|
|
F型 |
min |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
20.7 |
23.7 |
30.7 |
36.7 |
43.5 |
48.5 |
|
max |
6.5 |
9.5 |
13.0 |
16.0 |
19.0 |
22.0 |
25.0 |
32.0 |
38.0 |
45.0 |
50.0 |
|
|
质量kg |
||||||
|
螺纹规格 |
ST2.9 |
ST3.5 |
ST4.2 |
ST4.8 |
ST6.3 |
ST8 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
|||||
|
6.5 |
0.39 |
0.53 |
|
|
|
|
|
9.5 |
0.48 |
0.66 |
1.07 |
1.60 |
|
|
|
13 |
0.59 |
0.82 |
1.30 |
1.91 |
3.35 |
6.37 |
|
16 |
0.69 |
0.96 |
1.49 |
2.18 |
3.83 |
7.16 |
|
19 |
0.78 |
1.10 |
1.69 |
2.44 |
4.30 |
7.96 |
|
22 |
|
1.23 |
1.89 |
2.71 |
4.78 |
8.75 |
|
25 |
|
|
2.08 |
2.97 |
5.26 |
9.54 |
|
32 |
|
|
|
3.59 |
6.37 |
11.38 |
|
38 |
|
|
|
|
7.33 |
12.96 |
|
45 |
|
|
|
|
|
14.81 |
|
50 |
|
|
|
|
|
16.12 |
