六角头自攻螺钉(GB/T 5285—1985)
六角头自攻螺钉(GB/T 5285—1985)
|

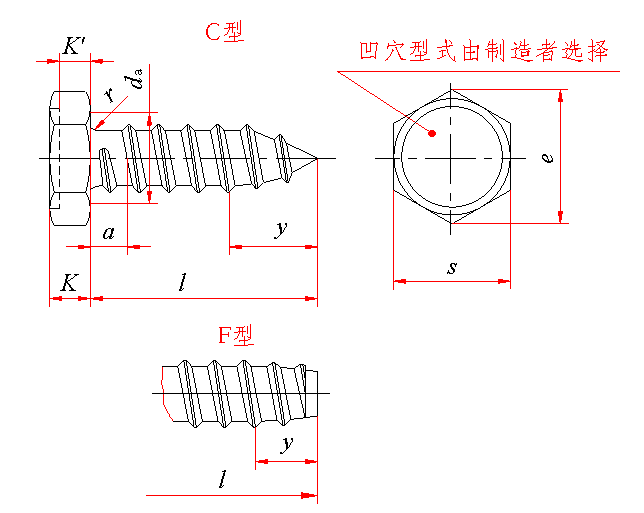

六角头自攻螺钉 (GB/T 5285—1985) mm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||
|
标记示例： 螺纹规格ST3.5、公称长度l＝16mm、表面镀锌钝化的C型六角头自攻螺钉的标记： 自攻螺钉 GB 5285 ST3.5×16 |
|||||||||||||
|
螺纹规格 |
螺距 P |
a max |
da max |
s |
e min |
K |
K¢ min |
r min |
y参考 |
l的范围 |
|||
|
max |
min |
max |
min |
C型 |
F型 |
||||||||
|
ST2.2 |
0.8 |
0.8 |
2.8 |
3.2 |
3.02 |
3.38 |
1.6 |
1.3 |
0.9 |
0.1 |
2 |
1.6 |
4.5～16 |
|
ST2.9 |
1.1 |
1.1 |
3.5 |
5 |
4.82 |
5.4 |
2.3 |
2 |
1.4 |
0.1 |
2.6 |
2.1 |
6.5～19 |
|
ST3.5 |
1.3 |
1.3 |
4.1 |
5.5 |
5.32 |
5.96 |
2.6 |
2.3 |
1.6 |
0.1 |
3.2 |
2.5 |
6.5～22 |
|
ST4.2 |
1.4 |
1.4 |
4.9 |
7 |
6.78 |
7.59 |
3 |
2.6 |
1.8 |
0.2 |
3.7 |
2.8 |
9.5～25 |
|
ST4.8 |
1.6 |
1.6 |
5.5 |
8 |
7.78 |
8.71 |
3.8 |
3.3 |
2.3 |
0.2 |
4.3 |
3.2 |
9.5～32 |
|
ST5.5 |
1.8 |
1.8 |
6.3 |
8 |
7.78 |
8.71 |
4.1 |
3.6 |
2.5 |
0.25 |
5 |
3.6 |
13～32 |
|
ST6.3 |
1.8 |
1.8 |
7.1 |
10 |
9.78 |
10.95 |
4.7 |
4.1 |
2.9 |
0.25 |
6 |
3.6 |
13～38 |
|
ST8 |
2.1 |
2.1 |
9.2 |
13 |
12.73 |
14.26 |
6 |
5.2 |
3.6 |
0.4 |
7.5 |
4.2 |
13～50 |
|
ST9.5 |
2.1 |
2.1 |
10.7 |
16 |
15.73 |
17.62 |
7.5 |
6.5 |
4.5 |
0.4 |
8 |
4.2 |
16～50 |
|
技术条件 |
螺纹 |
机械性能 |
公差产品等级 |
表面处理 |
|||||||||
|
GB/T 5280 |
GB/T 3098.5 |
A级 |
镀锌钝化 |
||||||||||
|
公称长度l的商品规格系列： mm |
|||||||||||||
|
公称 |
4.5 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
|
C型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
21.2 |
24.2 |
30.7 |
36.7 |
43.7 |
48.7 |
|
max |
5.3 |
7.3 |
10.3 |
13.8 |
16.8 |
19.8 |
22.8 |
25.8 |
33.3 |
39.3 |
46.3 |
51.3 |
|
|
F型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
20.7 |
23.7 |
30.7 |
36.7 |
43.5 |
48.5 |
|
max |
4.5 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
|
质量 kg |
|||||||||
|
螺纹规格 |
ST2.2 |
ST2.9 |
ST3.5 |
ST4.2 |
ST4.8 |
ST5.5 |
ST6.3 |
ST8 |
ST9.5 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||
|
4.5 |
0.12 |
|
|
|
|
|
|
|
|
|
6.5 |
0.16 |
0.40 |
0.56 |
|
|
|
|
|
|
|
9.5 |
0.21 |
0.49 |
0.69 |
1.11 |
1.67 |
|
|
|
|
|
13 |
0.28 |
0.60 |
0.85 |
1.34 |
1.98 |
2.33 |
3.56 |
6.69 |
|
|
16 |
0.33 |
0.70 |
0.99 |
1.54 |
2.24 |
2.68 |
4.04 |
7.48 |
12.97 |
|
19 |
0.38 |
0.79 |
1.13 |
1.74 |
2.51 |
3.03 |
4.52 |
8.27 |
14.20 |
|
22 |
0.44 |
0.89 |
1.27 |
1.93 |
2.77 |
3.38 |
4.99 |
9.06 |
15.43 |
|
25 |
0.49 |
0.98 |
1.40 |
2.13 |
3.04 |
3.73 |
5.47 |
9.85 |
16.66 |
|
32 |
0.62 |
1.20 |
1.72 |
2.59 |
3.65 |
4.55 |
6.58 |
11.69 |
19.54 |
|
38 |
0.73 |
1.39 |
2.00 |
2.98 |
4.18 |
5.25 |
7.54 |
13.27 |
22.00 |
|
45 |
0.85 |
1.61 |
2.32 |
3.44 |
4.80 |
6.06 |
8.65 |
15.12 |
24.87 |
|
50 |
0.94 |
1.77 |
2.54 |
3.77 |
5.24 |
6.65 |
9.45 |
16.44 |
26.93 |
