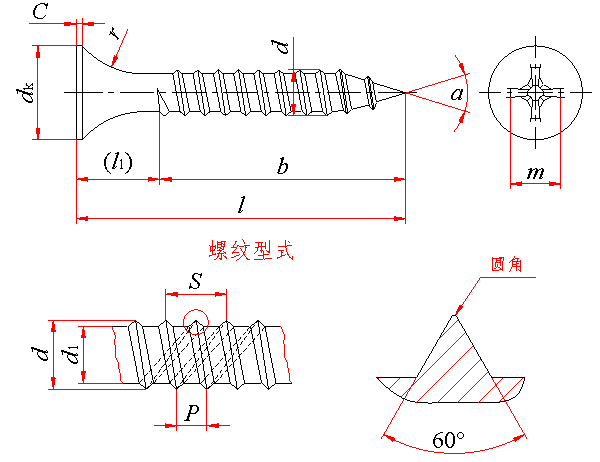

自攻螺钉

标记示例：

螺纹规格d为3.5mm、公称长度35mm、表面磷化的墙板自攻螺钉的标记：

自攻螺钉  GB/T 14210  3.5×35

螺纹规格　　d

3.5

3.9

4.2

螺距　　P

1.4

1.6

1.7

导程　　S

2.8

3.2

3.4

d_k

max

8.58

8.58

8.58

min

8.00

8.00

8.00

C

max

0.8

0.8

0.8

min

0.5

0.5

0.5

r　　　　　　　　　　　　　　 ≈

4.5

5.0

5.0

d

max

3.65

3.95

4.30

min

3.45

3.75

4.10

d₁

max

2.46

2.74

2.93

min

2.33

2.59

2.78

α

22°～28°

H型十字槽

槽号

No

2

m

参考

5.0

插入深度

max

3.10

min

2.50

l 商品规格范围

19～45

35～55

40～70

l 公称长度系列

19，25，(32)，35，(38)，40，45，50，55，60，70

注：l≤50mm的螺钉制成全螺纹，l₁≈6mm；l＞50mm的螺钉、b≥45mm。

机  械  性  能

螺纹规格d，mm

3.5

3.9

4.2

渗碳层深度    min，mm

0.05

表面硬度    min，HV0.3

560

破坏力矩    min，N·m

2.8

3.4

3.4

拧 入 性 能 试 验

螺纹规格d，mm

3.5

3.9

4.2

拧入转速，r/min

2000～3000

轴向总推力，N

150±3

试板厚度，mm

0.6

质量                                                                                                          kg

螺纹规格/mm

3.5

3.9

4.2

公称长度/mm

每1000件钢制品的质量 ≈

19

1.00

25

1.07

32

1.16

35

1.20

1.38

38

1.24

1.43

40

1.26

1.46

1.56

45

1.33

1.54

1.65

50

1.62

1.74

55

1.70

1.83

60

1.93

70

2.11
