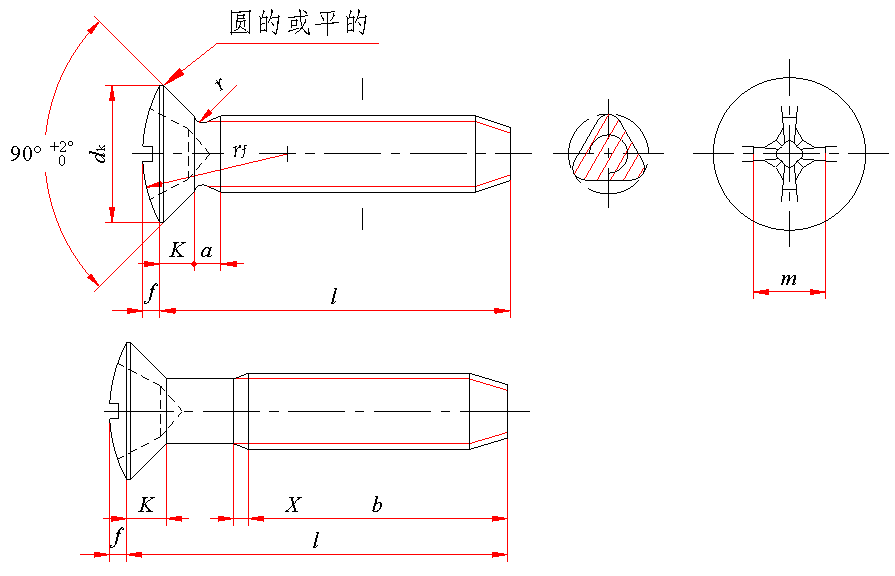

十字槽半沉头自攻锁紧螺钉(GB/T 6562—1986)
十字槽半沉头自攻锁紧螺钉(GB/T 6562—1986)
|
十字槽半沉头自攻锁紧螺钉(GB/T 6562—1986)mm |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||
|
标记示例： 螺纹规格为M5、公称长度l＝20mm、性能等级为B级、表面镀锌钝化的十字槽半沉头自攻锁紧螺钉的标记： 自攻螺钉 GB 6562 M5×20 |
|||||||||||||||||
|
螺纹规格 |
螺距 P |
a max |
b min |
dk |
f ≈ |
K max |
r max |
rf ≈ |
十字槽(H型) |
X max |
l的范围 |
全螺纹长度l |
|||||
|
理论值 |
实际值 |
槽号 No |
m 参考 |
插入深度 |
|||||||||||||
|
max |
max |
min |
min |
max |
|||||||||||||
|
M2.5 |
0.45 |
0.9 |
12 |
5.5 |
4.7 |
4.4 |
0.6 |
1.5 |
0.6 |
5 |
1 |
3 |
1.5 |
1.85 |
1.1 |
6～16 |
6～12 |
|
M3 |
0.5 |
1 |
18 |
6.3 |
5.5 |
5.2 |
0.7 |
1.65 |
0.8 |
6 |
1 |
3.4 |
1.8 |
2.2 |
1.25 |
8～20 |
8～16 |
|
M4 |
0.7 |
1.4 |
24 |
9.4 |
8.4 |
8 |
1 |
2.7 |
1 |
9.5 |
2 |
5.2 |
2.7 |
3.2 |
1.75 |
10～30 |
10～25 |
|
M5 |
0.8 |
1.6 |
30 |
10.4 |
9.3 |
8.9 |
1.2 |
2.7 |
1.3 |
9.5 |
2 |
5.4 |
2.9 |
3.4 |
2 |
12～35 |
12～30 |
|
M6 |
1 |
2 |
35 |
12.6 |
11.3 |
10.9 |
1.4 |
3.3 |
1.5 |
12 |
3 |
7.3 |
3.5 |
4 |
2.5 |
14～40 |
14～30 |
|
技术条件 |
螺杆尺寸 |
机械性能等级 |
公差产品等级 |
十字槽 |
沉头的测量 |
表面处理 |
|||||||||||
|
GB/T 6559 |
A、B |
A级 |
H型 |
GB/T 5279 |
镀锌钝化 |
||||||||||||
|
公称长度l 的商品规格系列： mm |
|||||||||||
|
公称 |
6 |
8 |
10 |
12 |
(14) |
16 |
20 |
25 |
30 |
35 |
40 |
|
min |
5.7 |
7.7 |
9.7 |
11.6 |
13.6 |
15.6 |
19.6 |
24.6 |
29.6 |
34.5 |
39.5 |
|
max |
6.3 |
8.3 |
10.3 |
12.4 |
14.4 |
16.4 |
20.4 |
25.4 |
30.4 |
35.5 |
40.5 |
|
注：① 尽可能不采用括号内的规格。 ② dk的理论值按GB 5279规定。 |
|||||||||||
|
质量kg |
|||||
|
螺纹规格 |
M2.5 |
M3 |
M4 |
M5 |
M6 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||
|
6 |
0.24 |
|
|
|
|
|
8 |
0.29 |
0.45 |
|
|
|
|
10 |
0.35 |
0.54 |
1.17 |
|
|
|
12 |
0.41 |
0.62 |
1.32 |
2.00 |
|
|
14 |
0.47 |
0.71 |
1.47 |
2.24 |
3.29 |
|
16 |
0.52 |
0.79 |
1.62 |
2.48 |
3.63 |
|
20 |
|
0.96 |
1.92 |
2.96 |
4.31 |
|
25 |
|
|
2.29 |
3.56 |
5.17 |
|
30 |
|
|
2.67 |
4.16 |
6.03 |
|
35 |
|
|
|
4.76 |
6.89 |
|
40 |
|
|
|
|
7.74 |
