自攻螺钉

标记示例：

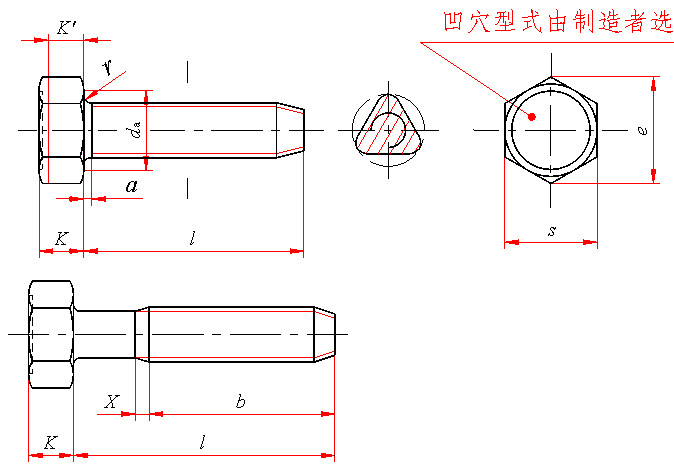

螺纹规格为M5、公称长度l＝20mm、性能等级为B级、表面镀锌钝化的六角头自攻锁紧螺钉的标记：

自攻螺钉  GB 6563  M5×20

螺纹规格

螺距

P

a

max

b

min

d_a

max

s

e

min

K

K¢

min

r

min

X

max

l的范围

全螺纹长度l

max

min

公称

min

max

M5

0.8

2.4

30

5.7

8

7.78

8.79

3.5

3.35

3.65

2.28

0.2

2

10～50

10～30

M6

1

3

35

6.8

10

9.78

11.05

4

3.85

4.15

2.63

0.25

2.5

12～60

12～35

M8

1.25

3.75

35

9.2

13

12.73

14.38

5.3

5.15

5.45

3.54

0.4

3.2

16～80

16～35

M10

1.5

4.5

35

11.2

16

15.73

17.77

6.4

6.22

6.58

4.28

0.4

3.8

20～80

20～35

M12

1.75

5.25

35

13.7

18

17.73

20.03

7.5

7.32

7.68

5.05

0.6

4.4

25～80

25～35

技术条件

螺杆尺寸

机械性能等级

公差产品等级

表面处理

GB/T 6559

A、B

A级

镀锌钝化

公称长度 l  的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

(65)

70

80

min

9.7

11.6

13.6

15.6

19.6

24.6

29.6

34.5

39.5

44.5

49.5

54.4

59.4

64.4

69.4

79

max

10.3

12.4

14.4

16.4

20.4

25.4

30.4

35.5

40.5

45.5

50.5

55.6

60.6

65.6

70.6

81

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M5

M6

M8

M10

M12

公称长度/mm

每1000件钢制品的质量 ≈

10

2.31

12

2.55

4.06

14

2.79

4.40

16

3.03

4.74

9.46

20

3.51

5.43

10.71

18.10

25

4.11

6.29

12.26

20.55

30.13

30

4.71

7.14

13.82

23.01

33.69

35

5.31

8.00

15.37

25.46

37.25

40

5.91

8.86

16.93

27.92

40.82

45

6.51

9.71

18.48

30.38

44.38

50

7.11

10.57

20.04

32.83

47.94

55

11.43

21.59

35.29

51.50

60

12.29

23.15

37.74

55.07

65

24.70

40.20

58.63

70

26.26

42.66

62.19

80

29.37

47.57

69.31
