自攻螺钉

标记示例：

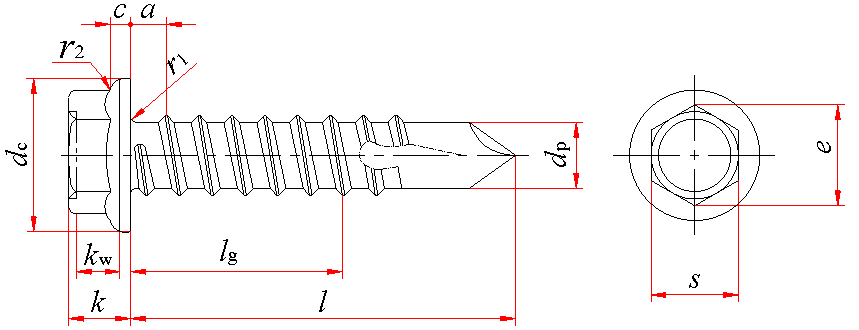

螺纹规格ST3.5、公称长度l＝16mm、镀锌钝化的六角法兰面自钻自攻螺钉的标记：

自攻螺钉    GB/T 15856.4    ST3.5×16

螺  纹  规  格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a　　　　　　　　　max

1.1

1.3

1.4

1.6

1.8

1.8

d_c

max

6.3

8.3

8.8

10.5

11

13.5

min

5.8

7.6

8.1

9.8

10

12.2

　　c　　　　　　　　　min

0.4

0.6

0.8

0.9

1

1

s

公称＝max

4.00

5.50

7.00

8.00

8.00

10.00

 　min

3.82

5.32

6.78

7.78

7.78

9.78

e　　    　　　　　　 min

4.28

5.96

7.59

8.71

8.71

10.95

k

公称＝max

2.8

3.4

4.1

4.3

5.4

5.9

 min

2.5

3.0

3.6

3.8

4.8

5.3

k_w　　　　　　　　　min

1.3

1.5

1.8

2.2

2.7

3.1

r₁　　　　　　　　　max

0.4

0.5

0.6

0.7

0.8

0.9

r₂　　　　　　　　　max

0.2

0.25

0.3

0.3

0.4

0.5

钻削范围

(板厚)

≥

0.7

0.7

1.75

1.75

1.75

2

≤

1.9

2.25

3

4.4

5.25

6

l 商品规格范围

9.5～19

9.5～25

13～38

13～50

16～50

19～50

l 公称长度系列

9.8，13，16，19，22，25，32，38，45，50

技术条件和引用标准

材  料

种   类

钢

标   准

GB/T 3098.11

螺   纹

GB/T 5280

机械和工作性能

GB/T 3098.11

公  差

产品等级

A

标   准

GB/T 3103.1

表面处理

不经表面处理；

电镀技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

质量                                                                                                                 kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

9.5

0.43

0.81

13

0.54

0.97

2.74

3.70

16

0.63

1.65

2.94

3.93

5.02

19

0.72

1.79

3.14

4.20

5.37

8.66

22

1.93

3.34

4.46

5.72

9.14

25

2.07

3.53

4.73

6.07

9.62

32

3.99

5.35

6.89

10.74

38

4.39

5.88

7.60

11.70

45

6.50

8.42

12.82

50

6.95

9.01

13.62
