精密机械用紧固件 十字槽自攻螺钉 刮削端(GB/T 13806.2—1992)
精密机械用紧固件 十字槽自攻螺钉 刮削端(GB/T 13806.2—1992)
|
精密机械用紧固件十字槽自攻螺钉刮削端(GB/T 13806.2—1992)mm |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
标记示例： 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的A型——十字槽盘头自攻螺钉 刮削端的标记： 自攻螺钉 GB/T 13806.2 ST2.2×6 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的B型——十字槽沉头自攻螺钉 刮削端的标记： 自攻螺钉 GB/T 13806.2 B ST2.2×6 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的C型——十字槽半沉头自攻螺钉 刮削端的标记： 自攻螺钉 GB/T 13806.2 C ST2.2×6 |
||||||||||
|

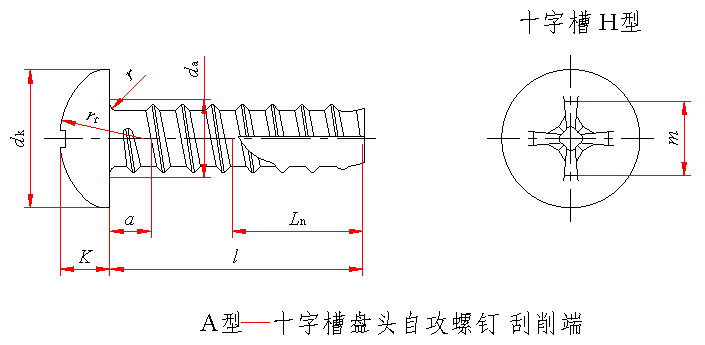

A型—十字槽盘头自攻螺钉 刮削端 |
||||||||||
|
螺 纹 规 格 d |
ST 1.5 |
(ST1.9) |
ST 2.2 |
(ST2.6) |
ST2.9 |
ST3.5 |
ST4.2 |
|||
|
P |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
1.4 |
|||
|
a |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
1.4 |
|||
|
dk |
max |
2.8 |
3.5 |
4.0 |
4.3 |
5.6 |
7.0 |
8.0 |
||
|
min |
2.66 |
3.3 |
3.7 |
4.1 |
5.3 |
6.64 |
7.64 |
|||
|
K |
max |
0.9 |
1.1 |
1.6 |
2.0 |
2.4 |
2.6 |
3.1 |
||
|
min |
0.8 |
1.0 |
1.4 |
1.8 |
2.15 |
2.35 |
2.8 |
|||
|
rf ≈ |
2.0 |
2.6 |
3.2 |
4.0 |
5.0 |
6.0 |
6.5 |
|||
|
r min |
0.05 |
0.05 |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
|||
|
Ln max |
0.7 |
0.9 |
1.6 |
1.6 |
2.1 |
2.5 |
2.8 |
|||
|
H型十字槽 |
槽号 |
No. |
0 |
0 |
0 |
1 |
1 |
2 |
2 |
|
|
m |
参考 |
1.5 |
1.7 |
1.9 |
2.7 |
3 |
3.9 |
4.4 |
||
|
插入 |
min |
0.5 |
0.7 |
0.85 |
1.1 |
1.4 |
1.4 |
1.95 |
||
|
深度 |
max |
0.7 |
0.9 |
1.2 |
1.5 |
1.8 |
1.9 |
2.35 |
||
|
l 商品规格范围 |
4～8 |
4～8 |
4.5～10 |
4.5～16 |
4.5～20 |
7～25 |
7～25 |
|||
|
l 公称长度系列 |
4，(4.5)，5，(5.5)，6，(7)，8，(9.5)，10，13，16，20，(22)，25 |
|||||||||
|

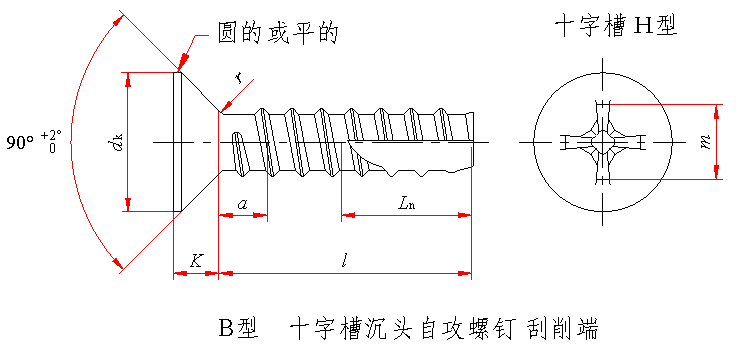

B型—十字槽沉头自攻螺钉 刮削端 |
||||||||||
|
螺 纹 规 格 d |
ST 1.5 |
(ST1.9) |
ST 2.2 |
(ST2.6) |
ST2.9 |
ST3.5 |
ST4.2 |
|||
|
P |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
1.4 |
|||
|
a max |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
1.4 |
|||
|
dk |
max |
2.8 |
3.5 |
3.8 |
4.8 |
5.5 |
7.3 |
8.4 |
||
|
min |
2.6 |
3.3 |
3.5 |
4.5 |
5.2 |
6.9 |
8.0 |
|||
|
K max |
0.8 |
0.9 |
1.1 |
1.4 |
1.7 |
2.35 |
2.6 |
|||
|
Ln max |
0.7 |
0.9 |
1.6 |
1.6 |
2.1 |
2.5 |
2.8 |
|||
|
r max |
0.5 |
0.8 |
1 |
1.2 |
1.4 |
1.6 |
||||
|
H型十字槽 |
槽号 |
No |
0 |
0 |
0 |
1 |
1 |
2 |
2 |
|
|
m |
参考 |
1.6 |
1.7 |
1.9 |
2.8 |
3.2 |
4.4 |
4.6 |
||
|
插入 |
min |
0.7 |
0.8 |
0.9 |
1.3 |
1.7 |
1.9 |
2.1 |
||
|
深度 |
max |
0.9 |
1.0 |
1.2 |
1.6 |
2.1 |
2.4 |
2.6 |
||
|
l 商品规格范围 |
4～8 |
4～8 |
4.5～10 |
4.5～16 |
4.5～20 |
7～25 |
7～25 |
|||
|
l 公称长度系列 |
4，(4.5)，5，(5.5)，6，(7)，9，(9.5)，10，13，16，20，(22)，25 |
|||||||||
|

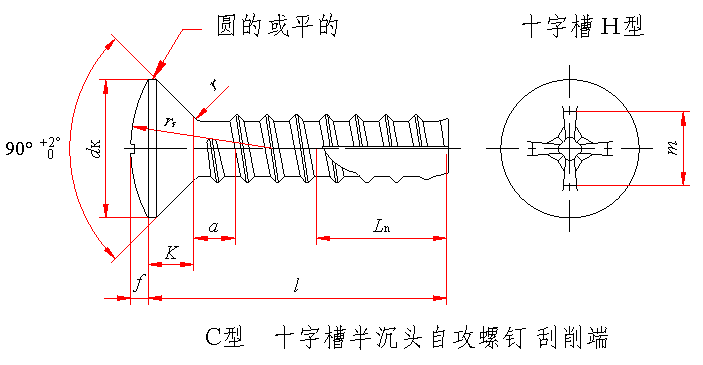

C型—十字槽半沉头自攻螺钉 刮削端 |
||||||||||
|
螺 纹 规 格 d |
ST 1.5 |
(ST1.9) |
ST 2.2 |
(ST2.6) |
ST2.9 |
ST3.5 |
||||
|
P |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
||||
|
a max |
0.5 |
0.6 |
0.8 |
0.9 |
1.1 |
1.3 |
||||
|
dk |
max |
2.8 |
3.5 |
3.8 |
4.8 |
5.5 |
7.3 |
|||
|
min |
2.6 |
3.3 |
3.5 |
4.5 |
5.2 |
6.9 |
||||
|
K max |
0.8 |
0.9 |
1.1 |
1.4 |
1.7 |
2.35 |
||||
|
f ≈ |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
||||
|
rf ≈ |
3.2 |
4 |
4 |
4.8 |
6 |
8.5 |
||||
|
r max |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
||||
|
Ln max |
0.7 |
0.9 |
1.6 |
1.6 |
2.1 |
2.5 |
||||
|
H型十字槽 |
槽号 |
No |
0 |
0 |
0 |
1 |
1 |
2 |
||
|
m |
参考 |
1.8 |
1.9 |
2.2 |
3.0 |
3.4 |
4.8 |
|||
|
插入 |
min |
0.9 |
1.0 |
1.2 |
1.4 |
1.8 |
2.25 |
|||
|
深度 |
max |
1.1 |
1.2 |
1.5 |
1.8 |
2.2 |
2.75 |
|||
|
l 商品规格范围 |
4～8 |
4～8 |
4.5～10 |
4.5～16 |
4.5～20 |
4～25 |
||||
|
l 公称长度系列 |
4，(4.5)，5，(5.5)，6，(7)，8，(9.5)，10，13，16，20，(22)，25 |
|||||||||
|
技 术 条 件 |
||||||||||
|
螺 纹 |
GB 5280 |
|||||||||
|
机 械 性 能 |
GB 3098.5 |
|||||||||
|
公 差 |
产品等级 |
A |
||||||||
|
标 准 |
GB 3103.1 |
|||||||||
|
十 字 槽 |
H型，GB 944.1 |
|||||||||
|
表 面 处 理 |
镀锌钝化 GB 5267 |
|||||||||
|
验 收 及 包 装 |
GB 90 |
|||||||||
|
公称长度l的商品规格系列：mm |
||||||||
|
公称 |
4 |
4.5 |
5 |
5.5 |
6 |
7 |
8 |
9.5 |
|
10 |
13 |
16 |
20 |
22 |
25 |
|
||
|
