六角凸缘自攻螺钉(GB/T 16824.1—1997)
六角凸缘自攻螺钉(GB/T 16824.1—1997)
|

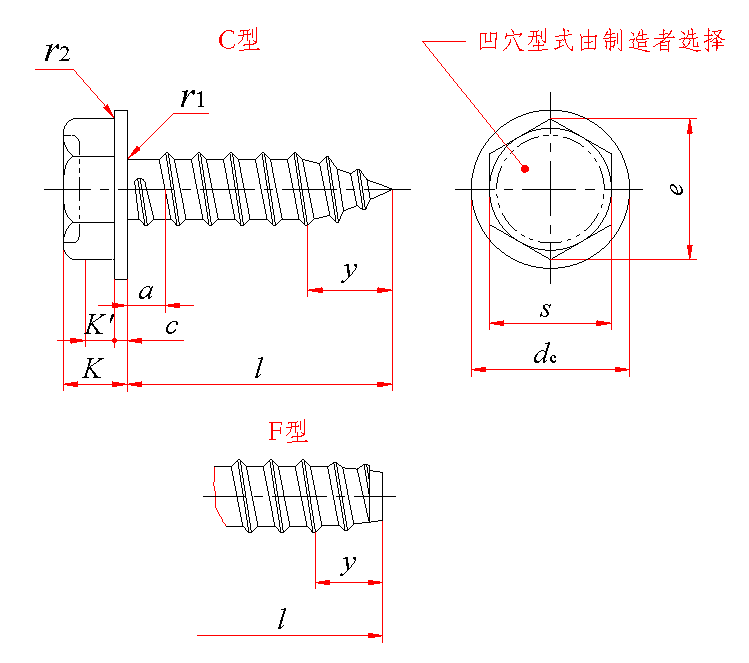

六角凸缘自攻螺钉 (GB/T 16824.1—1997) mm |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||||
|
标记示例： 螺纹规格为ST3.5、公称长度l＝16 mm、镀锌钝化的C型六角凸缘自攻螺钉的标记： 自攻螺钉 GB/T 16824.1 ST3.5×16 |
||||||||||||||||
|
螺纹规格 |
螺距 P |
a1) max |
dc |
c min |
s |
e min |
K |
K¢2) min |
r1 min |
r2 max |
y3)参考 |
l的范围 |
||||
|
max |
min |
公称＝max |
min |
公称＝max |
min |
C型 |
F型 |
|||||||||
|
ST2.2 |
0.8 |
0.8 |
4.2 |
3.8 |
0.25 |
3.0 |
2.86 |
3.2 |
2.0 |
1.7 |
0.9 |
0.1 |
0.15 |
2.0 |
1.6 |
4.5～19 |
|
ST2.9 |
1.1 |
1.1 |
6.3 |
5.8 |
0.4 |
4.0 |
3.82 |
4.28 |
2.8 |
2.5 |
1.3 |
0.1 |
0.2 |
2.6 |
2.1 |
6.5～19 |
|
ST3.5 |
1.3 |
1.3 |
8.3 |
7.6 |
0.6 |
5.5 |
5.32 |
5.96 |
3.4 |
3.0 |
1.5 |
0.1 |
0.25 |
3.2 |
2.5 |
6.5～22 |
|
ST3.9 |
1.3 |
1.3 |
8.3 |
7.6 |
0.6 |
5.5 |
5.32 |
5.96 |
3.4 |
3.0 |
1.5 |
0.2 |
0.25 |
3.5 |
2.7 |
9.5～25 |
|
ST4.2 |
1.4 |
1.4 |
8.8 |
8.1 |
0.8 |
7.0 |
6.78 |
7.59 |
4.1 |
3.6 |
1.8 |
0.2 |
0.3 |
3.7 |
2.8 |
9.5～25 |
|
ST4.8 |
1.6 |
1.6 |
10.5 |
9.8 |
0.9 |
8.0 |
7.78 |
8.71 |
4.3 |
3.8 |
2.2 |
0.2 |
0.3 |
4.3 |
3.2 |
9.5～32 |
|
ST5.5 |
1.8 |
1.8 |
11.0 |
10.0 |
1.0 |
8.0 |
7.78 |
8.71 |
5.4 |
4.8 |
2.7 |
0.2 |
0.4 |
5.0 |
3.6 |
13～38 |
|
ST6.3 |
1.8 |
1.8 |
13.5 |
12.2 |
1.0 |
10.0 |
9.78 |
10.95 |
5.9 |
5.3 |
3.1 |
0.3 |
0.5 |
6.0 |
3.6 |
13～50 |
|
ST8 |
2.1 |
2.1 |
18.0 |
16.7 |
1.2 |
13.0 |
12.73 |
14.26 |
7.0 |
6.4 |
3.3 |
0.4 |
0.6 |
7.5 |
4.2 |
16～50 |
|
技术条件 |
材料 |
螺纹标准 |
机械性能标准 |
公差产品等级 |
表面状态 |
|||||||||||
|
钢 |
GB/T 5280 |
GB/T 3098.5 |
A级 |
镀锌钝化 |
||||||||||||
|
注：1) a—最末一扣完整螺纹至支承面的距离。 2) K′—扳拧高度。 3) y—不完整螺纹的长度。 |
||||||||||||||||
|
公称长度l的商品规格系列： mm |
|||||||||||||
|
公称 |
4.5 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
|
C型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
21.2 |
24.2 |
30.7 |
36.7 |
43.7 |
48.7 |
|
max |
5.3 |
7.3 |
10.3 |
13.8 |
16.8 |
19.8 |
22.8 |
25.8 |
33.3 |
39.3 |
46.3 |
51.3 |
|
|
F型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
20.7 |
23.7 |
30.7 |
36.7 |
43.5 |
48.5 |
|
max |
4.5 |
6.5 |
9.5 |
13.0 |
16.0 |
19.0 |
22.0 |
25.0 |
32.0 |
38.0 |
45.0 |
50.0 |
|
|
质量 kg |
|||||||||
|
螺纹规格 |
ST2.2 |
ST2.9 |
ST3.5 |
ST3.9 |
ST4.2 |
ST4.8 |
ST5.5 |
ST6.3 |
ST8 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||
|
4.5 |
0.17 |
|
|
|
|
|
|
|
|
|
6.5 |
0.21 |
0.43 |
0.93 |
|
|
|
|
|
|
|
9.5 |
0.27 |
0.54 |
1.10 |
1.14 |
1.84 |
2.48 |
|
|
|
|
13 |
0.35 |
0.66 |
1.28 |
1.35 |
2.09 |
2.80 |
3.64 |
5.44 |
|
|
16 |
0.41 |
0.77 |
1.44 |
1.54 |
2.31 |
3.10 |
4.01 |
5.96 |
10.9 |
|
19 |
0.47 |
0.87 |
1.59 |
1.73 |
2.52 |
3.39 |
4.40 |
6.49 |
11.8 |
|
22 |
|
|
1.74 |
1.93 |
2.74 |
3.68 |
4.78 |
7.01 |
12.7 |
|
25 |
|
|
|
2.12 |
2.95 |
3.97 |
5.17 |
7.54 |
13.6 |
|
32 |
|
|
|
|
|
4.66 |
6.06 |
8.76 |
15.7 |
|
38 |
|
|
|
|
|
|
6.82 |
9.82 |
17.5 |
|
45 |
|
|
|
|
|
|
|
11.1 |
19.6 |
|
50 |
|
|
|
|
|
|
|
12.0 |
21.1 |
