自攻螺钉

标记示例：

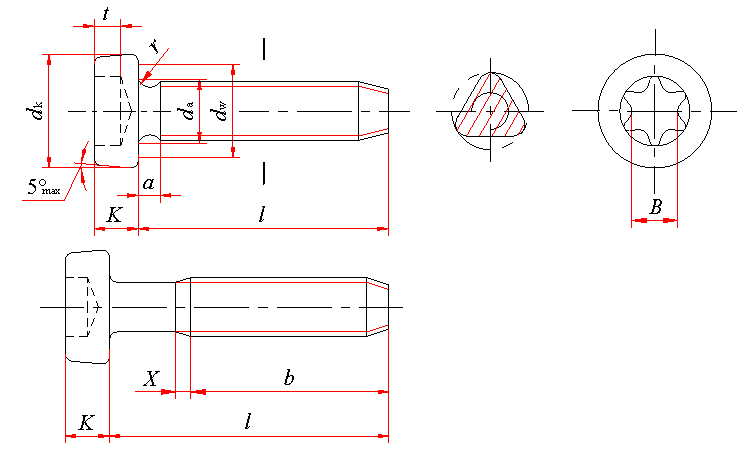

螺纹规格为M6、公称长度l＝30mm、性能等级为B级、表面镀锌钝化的内六角花形圆柱头自攻锁紧螺钉的标记：

自攻螺钉  GB 6564  M6×30

螺纹规格

螺距

P

a

max

b

min

d_k

d_a

max

K

r

min

六角花形

d_w

min

X

max

l的范围

全螺纹长度l

代号

t

B

max

max

min

max

min

max

min

M6

1

2

35

10

9.78

6.8

3.9

3.6

0.25

T30

2

1.6

4.15

9.38

2.5

12～40

12～35

M8

1.25

2.5

35

13

12.73

9.2

5

4.7

0.4

T40

2.6

2.2

5

12.33

3.2

16～50

16～35

M10

1.5

3

35

16

15.73

11.2

6

5.7

0.4

T50

3

2.6

6.62

15.33

3.8

20～60

20～35

M12

1.75

3.5

35

18

17.73

14.2

7

6.64

0.6

T55

3.8

3.32

8.2

17.23

4.4

25～80

25～35

技术条件

螺杆尺寸

机械性能等级

公差产品等级

六角花形

表面处理

GB/T 6559

A、B

A级

GB/T 6188

镀锌钝化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

12

(14)

16

20

25

30

35

40

45

50

(55)

60

(65)

70

80

min

11.6

13.6

15.6

19.6

24.6

29.6

34.5

39.5

44.5

49.5

54.4

59.4

64.4

69.4

79

max

12.4

14.4

16.4

20.4

25.4

30.4

35.5

40.5

45.5

50.5

55.6

60.6

65.6

70.6

81

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

公称长度/mm

每1000件钢制品的质量 ≈

12

3.85

14

4.19

16

4.53

9.03

20

5.22

10.27

17.11

25

6.07

11.83

19.57

28.09

30

6.93

13.38

22.03

31.65

35

7.79

14.94

24.48

35.21

40

8.65

16.49

26.94

38.78

45

18.05

29.39

42.34

50

19.60

31.85

45.90

55

34.30

49.46

60

36.76

53.02

65

56.59

70

60.15

80

67.27
