自攻螺钉

标记示例：

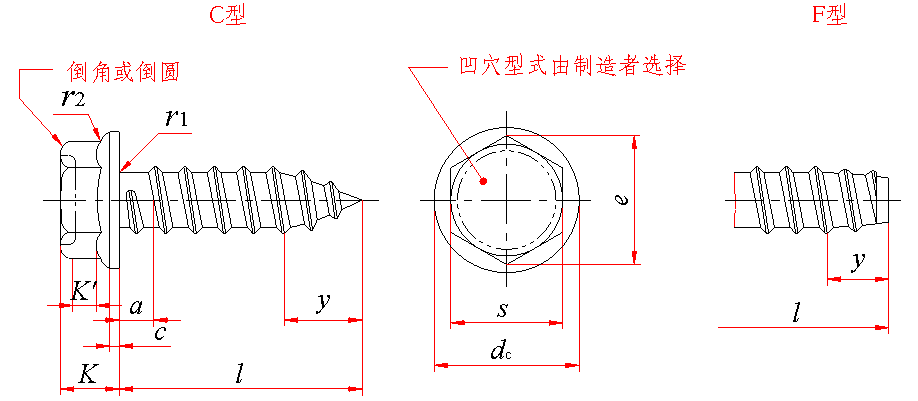

螺纹规格为ST 3.5、公称长度 l＝16mm、镀锌钝化的C 型六角法兰面自攻螺钉的标记：

自攻螺钉   GB/T 16824.2   ST 3.5×16

螺纹规格

ST 2.2

ST 2.9

ST 3.5

ST 4.2

ST 4.8

ST 5.5

ST 6.3

ST 8

ST 9.5

P

0.8

1.1

1.3

1.4

1.6

1.8

1.8

2.1

2.1

　　　　 a　　　　　 max

0.8

1.1

1.3

1.4

1.6

1.8

1.8

2.1

2.1

  d_c

max

4.5

6.4

7.5

8.5

10.0

11.2

12.8

16.8

21.0

min

4.1

5.9

6.9

7.8

9.3

10.3

11.8

15.5

19.3

c　　　　　  min

0.3

0.4

0.5

0.6

0.6

0.8

1

1.2

1.4

　　　　s

公称

＝max

3.0

4.0

5.0

5.5

7.0

7.0

8.0

10.0

13.0

　min

2.86

3.82

4.82

5.32

6.78

6.78

7.78

9.78

12.73

e

　min

3.16

4.27

5.36

5.92

7.55

7.55

8.66

10.89

14.16

K

　max

2.2

3.2

3.8

4.3

5.2

6

6.7

8.6

10.7

K

　min

0.85

1.25

1.6

1.8

2.2

2.5

2.8

3.7

4.6

r₁

　min

0.1

0.1

0.1

0.2

0.2

0.2

0.3

0.4

0.4

r₂

　max

0.1

0.2

0.2

0.2

0.3

0.3

0.4

0.5

0.6

y　   参考

C 型

2

2.6

3.2

3.7

4.3

5.0

6.0

7.5

8.0

F 型

1.6

2.1

2.5

2.8

3.2

3.6

3.6

4.2

4.2

l 商品规格范围

4.5～16

6.5～19

9.5～22

9.5～25

9.5～32

13～38

13～38

16～50

19～50

l 公称长度系列

4.5，6.5，9.5，13，16，19，22，25，32，38，45，50

技  术  条  件

材    料

钢

螺  纹

标  准

GB 5280

机械性能

标  准

GB 3098.5

公差

产品等级

A

标  准

GB 3103.1

表面状态

镀锌钝化按GB 5267

验收及包装

GB 90

质量                                                                                                                         kg

螺纹规格

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

公称长度/mm

每1000件钢制品的质量 ≈

4.5

0.156

6.5

0.192

0.418

9.5

0.247

0.513

0.827

1.15

1.89

13

0.310

0.623

0.988

1.38

2.21

2.71

3.75

16

0.364

0.718

1.13

1.58

2.47

3.06

4.23

7.73

19

0.813

1.26

1.78

2.74

3.41

4.71

8.52

15.38

22

1.40

1.98

3.01

3.76

5.19

9.32

16.62

25

2.18

3.27

4.12

5.67

10.11

17.86

32

3.89

4.94

6.79

11.97

20.75

38

5.64

7.75

13.56

23.23

45

15.42

26.13

50

16.74

28.19
