自攻螺钉

标记示例：

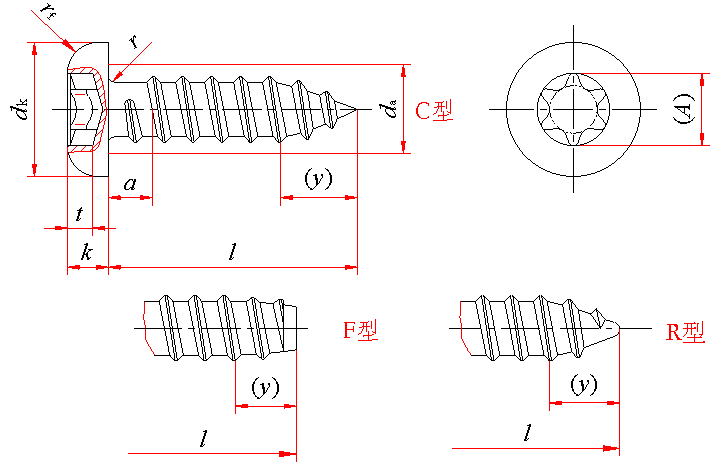

螺纹规格ST3.5、公称长度 l ＝16mm、镀锌的 C 型内六角花形盘头自攻螺钉的标记：

自攻螺钉    GB/T 2670.1     ST3.5×16

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a

1.1

1.3

1.4

1.6

1.8

1.8

　　d_a　  　   　　　　　　　　max

3.5

4.1

4.9

5.6

6.3

7.3

d_k

公称＝max

5.6

7.00

8.00

9.50

11.00

12.00

min

5.3

6.64

7.64

9.14

10.57

11.57

k

公称＝max

2.40

2.60

3.1

3.7

4.0

4.6

min

2.15

2.35

2.8

3.4

3.7

4.3

　　r　　　  　  　　　　　　　max

0.1

0.1

0.2

0.2

0.25

0.25

r _f≈

5

6

6.5

8

9

10

y_参考

C型

2.6

3.2

3.7

4.3

5

6.0

F型

2.1

2.5

2.8

3.2

3.6

3.6

R型

—

2.7

3.2

3.6

4.3

5

内六角花形

槽号No.

10

15

20

25

25

30

A　　　　　　参考

2.8

3.35

3.95

4.5

4.5

5.6

t

max

1.27

1.40

1.80

2.03

2.03

2.42

min

1.01

1.14

1.42

1.65

1.65

2.02

l商品规格范围

6.5～19

9.5～25

9.5～32

9.5～32

13～38

13～38

l公称长度系列

4.5，6.5，9.5，13，16，19，22，25，32，38，45，50

技术条件和引用标准

材   料

钢，按GB/T 3098.5 规定

螺   纹

GB/T 5280

机械性能

GB/T 3098.5

公   差

产品等级

A

标   准

GB/T 3103.1

内六角花形

GB/T 6188

表面处理

不经表面处理；

电镀，技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

质量                                                                                                           kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

6.5

0.49

9.5

0.59

0.93

1.39

2.22

13

0.70

1.09

1.62

2.53

3.59

4.76

16

0.79

1.23

1.82

2.79

3.94

5.24

19

0.89

1.37

2.02

3.06

4.29

5.72

22

1.50

2.22

3.33

4.65

6.20

25

1.64

2.41

3.59

5.00

6.68

32

2.88

4.22

5.82

7.81

38

6.52

8.77
