十字槽半沉头自攻螺钉(GB/T 847—1985)
十字槽半沉头自攻螺钉(GB/T 847—1985)
|

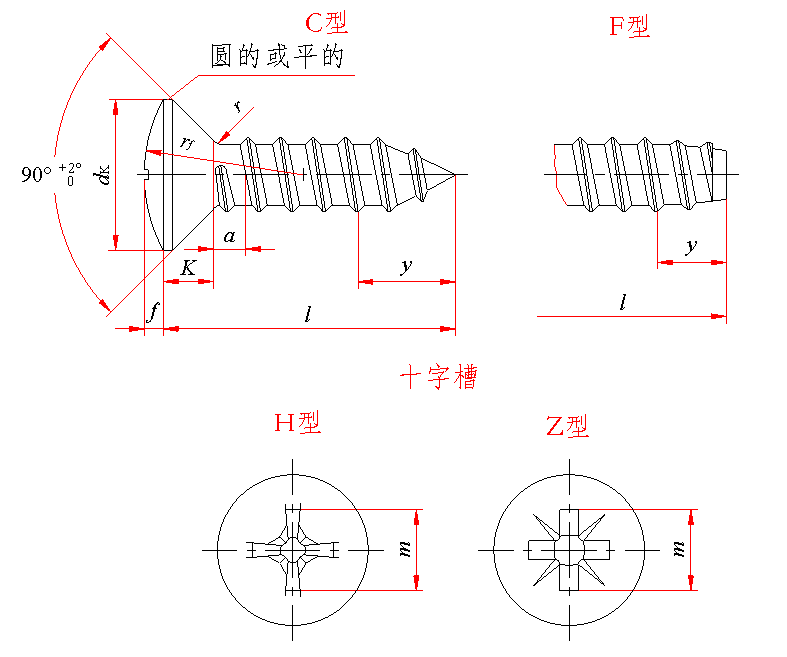

十字槽半沉头自攻螺钉 (GB/T 847—1985) mm |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||||
|
标记示例： 螺纹规格ST3.5、公称长度l＝16mm、H型槽、镀锌钝化的C型十字槽半沉头自攻螺钉的标记： 自攻螺钉 GB 847 ST3.5×16 |
|||||||||||||||||||
|
螺纹规格 |
螺距 P |
a max |
dk |
f ≈ |
K max |
r max |
rf ≈ |
十字槽 |
y 参考 |
l的范围 |
|||||||||
|
槽号 No |
H型 |
Z型 |
|||||||||||||||||
|
理论值 max |
实际值 |
m 参考 |
插入深度 |
m 参考 |
插入深度 |
||||||||||||||
|
max |
min |
min |
max |
min |
max |
C型 |
F型 |
||||||||||||
|
ST2.2 |
0.8 |
0.8 |
4.4 |
3.8 |
3.5 |
0.5 |
1.1 |
0.8 |
4 |
0 |
2.2 |
1.2 |
1.5 |
2.2 |
1.15 |
1.4 |
2 |
1.6 |
4.5～16 |
|
ST2.9 |
1.1 |
1.1 |
6.3 |
5.5 |
5.2 |
0.7 |
1.7 |
1.2 |
6 |
1 |
3.4 |
1.8 |
2.2 |
3.3 |
1.8 |
2.1 |
2.6 |
2.1 |
6.5～19 |
|
ST3.5 |
1.3 |
1.3 |
8.2 |
7.3 |
6.9 |
0.8 |
2.35 |
1.4 |
8.5 |
2 |
4.8 |
2.25 |
2.75 |
4.8 |
2.25 |
2.7 |
3.2 |
2.5 |
9.5～25 |
|
ST4.2 |
1.4 |
1.4 |
9.4 |
8.4 |
8 |
1 |
2.6 |
1.6 |
9.5 |
2 |
5.2 |
2.7 |
3.2 |
5.2 |
2.65 |
3.1 |
3.7 |
2.8 |
9.5～32 |
|
ST4.8 |
1.6 |
1.6 |
10.4 |
9.3 |
8.9 |
1.2 |
2.8 |
2 |
9.5 |
2 |
5.4 |
2.9 |
3.4 |
5.6 |
2.9 |
3.35 |
4.3 |
3.2 |
9.5～32 |
|
ST5.5 |
1.8 |
1.8 |
11.5 |
10.3 |
9.9 |
1.3 |
3 |
2.2 |
11 |
3 |
6.7 |
2.95 |
3.45 |
6.6 |
2.95 |
3.4 |
5 |
3.6 |
13～38 |
|
ST6.3 |
1.8 |
1.8 |
12.6 |
11.3 |
10.9 |
1.4 |
3.15 |
2.4 |
12 |
3 |
7.3 |
3.5 |
4 |
7.2 |
3.4 |
3.85 |
6 |
3.6 |
13～38 |
|
ST8 |
2.1 |
2.1 |
17.3 |
15.8 |
15.4 |
2 |
4.65 |
3.2 |
16.5 |
4 |
9.6 |
4.75 |
5.25 |
9.5 |
4.75 |
5.2 |
7.5 |
4.2 |
16～50 |
|
ST9.5 |
2.1 |
2.1 |
20 |
18.3 |
17.8 |
2.3 |
5.25 |
4 |
19.5 |
4 |
10.4 |
5.5 |
6 |
10.4 |
5.6 |
6.05 |
8 |
4.2 |
16～50 |
|
技术条件 |
螺纹 |
机械性能 |
公差产品等级 |
十字槽 |
沉头的测量 |
表面处理 |
|||||||||||||
|
GB/T 5280 |
GB/T 3098.5 |
A级 |
GB/T 944.1 |
GB/T 5279 |
镀锌钝化 |
||||||||||||||
|
注：dk的理论值，按GB 5279规定。 |
|||||||||||||||||||
|
公称长度l的商品规格系列： mm |
|||||||||||||
|
公称 |
4.5 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
|
C型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
21.2 |
24.2 |
30.7 |
36.7 |
43.7 |
48.7 |
|
max |
5.3 |
7.3 |
10.3 |
13.8 |
16.8 |
19.8 |
22.8 |
25.8 |
33.3 |
39.3 |
46.3 |
51.3 |
|
|
F型 |
min |
3.7 |
5.7 |
8.7 |
12.2 |
15.2 |
18.2 |
20.7 |
23.7 |
30.7 |
36.7 |
43.5 |
48.5 |
|
max |
4.5 |
6.5 |
9.5 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
50 |
|
|
质量 kg |
|||||||||
|
螺纹规格 |
ST2.2 |
ST2.9 |
ST3.5 |
ST4.2 |
ST4.8 |
ST5.5 |
ST6.3 |
ST8 |
ST9.5 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||
|
4.5 |
0.10 |
|
|
|
|
|
|
|
|
|
6.5 |
0.14 |
0.29 |
|
|
|
|
|
|
|
|
9.5 |
0.19 |
0.39 |
0.62 |
0.95 |
1.29 |
|
|
|
|
|
13 |
0.25 |
0.50 |
0.78 |
1.18 |
1.59 |
1.96 |
2.49 |
|
|
|
16 |
0.31 |
0.59 |
0.92 |
1.38 |
1.86 |
2.31 |
2.97 |
6.17 |
9.38 |
|
19 |
|
0.68 |
1.06 |
1.57 |
2.12 |
2.66 |
3.45 |
6.96 |
10.61 |
|
22 |
|
|
1.19 |
1.77 |
2.39 |
3.01 |
3.92 |
7.75 |
11.84 |
|
25 |
|
|
1.33 |
1.97 |
2.65 |
3.36 |
4.40 |
8.54 |
13.07 |
|
32 |
|
|
|
2.43 |
3.27 |
4.17 |
5.51 |
10.39 |
15.95 |
|
38 |
|
|
|
|
|
4.87 |
6.47 |
11.97 |
18.41 |
|
45 |
|
|
|
|
|
|
|
13.81 |
21.29 |
|
50 |
|
|
|
|
|
|
|
15.13 |
23.34 |
