自攻螺钉

标记示例：

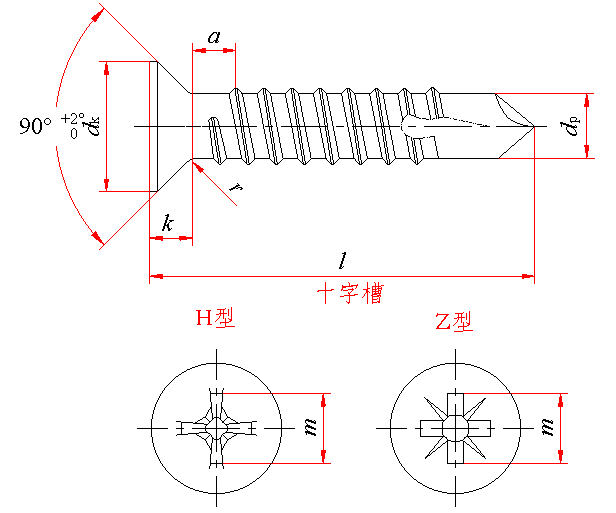

螺纹规格ST3.5、公称长度l＝16mm、H型槽、镀锌钝化的十字槽沉头自钻自攻螺钉的标记：

自攻螺钉    GB/T 15856.2    ST3.5×16

螺  纹  规  格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a                           max

1.1

1.3

1.4

1.6

1.8

1.8

d_k

理论值

max

6.3

8.2

9.4

10.4

11.5

12.6

实际值

max

5.5

7.3

8.1

9.3

10.3

11.3

min

5.2

6.9

8.0

8.9

9.9

10.9

　　　　k　　　　　　　　　　　　　　max

1.7

2.35

2.6

2.8

3

3.15

r　　 　　　　　　　　　　　　min

1.2

1.4

1.6

2

2.2

2.4

十字槽

槽号No.

1

2

3

H 型

m 参考

3.2

4.4

4.6

5.2

6.6

6.8

插入深度

max

2.1

2.4

2.6

3.2

3.3

3.5

min

1.7

1.9

2.1

2.7

2.8

3.0

Z 型

m 参考

3.2

4.3

4.6

5.1

6.5

6.8

插入深度

max

2

2.2

2.5

3.05

3.2

3.45

min

1.6

1.75

2.05

2.6

2.75

3.00

钻削范围

(板厚)

≥

0.7

0.7

1.75

1.75

1.75

2

≤

1.9

2.25

3

4.4

5.25

6

l 商品规格范围

13～19

13～25

13～38

13～50

16～50

19～50

l 公称长度系列

13，16，19，22，25，32，38，45，50

技 术 条 件 和 引 用 标 准

材  料

种   类

钢

标   准

GB/T 3098.11

螺   纹

GB/T 5280

十字槽

GB/T 944.1

机械和工作性能

GB/T 3098.11

公  差

产品等级

A

标   准

GB/T 3103.1

表面处理

不经表面处理；

电镀技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

质量                                                                                                           kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

13

0.43

1.07

1.58

2.07

16

0.67

1.21

1.78

2.30

2.92

19

0.77

1.34

1.98

2.57

3.27

4.39

22

1.48

2.17

2.83

3.62

4.87

25

1.62

2.37

3.10

3.97

5.35

32

2.83

3.72

4.80

6.47

38

3.22

4.25

5.50

7.43

45

4.87

6.32

8.55

50

5.32

6.91

9.35
