自攻螺钉

标记示例：

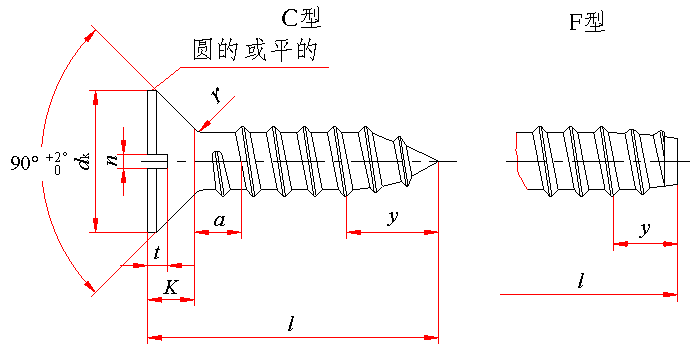

螺纹规格 ST3.5、公称长度l ＝16mm、表面镀锌钝化的 C 型开槽沉头自攻螺钉的标记：

自攻螺钉    GB 5283    ST3.5×16

螺纹规格

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

P

0.8

1.1

1.3

1.4

1.6

1.8

1.8

2.1

2.1

a　　　　　　　　　max

0.8

1.1

1.3

1.4

1.6

1.8

1.8

2.1

2.1

d_k

理论值　　max

4.4

6.3

8.2

9.4

10.4

11.5

12.6

17.3

20

实际值

max

3.8

5.5

7.3

8.4

9.3

10.3

11.3

15.8

18.3

min

3.5

5.2

6.9

8

8.9

9.9

10.9

15.4

17.8

K　　　　　　　　　max

1.1

1.7

2.35

2.6

2.8

3

3.15

4.65

5.25

n

公称

0.5

0.8

1

1.2

1.2

1.6

1.6

2

2.5

min

0.56

0.86

1.06

1.26

1.26

1.66

1.66

2.06

2.56

max

0.7

1

1.2

1.51

1.51

1.91

1.91

2.31

2.81

r　　　　 　　　　　max

0.8

1.2

1.4

1.6

2

2.2

2.4

3.2

4

t

min

0.4

0.6

0.9

1

1.1

1.1

1.2

1.8

2

max

0.6

0.85

1.2

1.3

1.4

1.5

1.6

2.3

2.6

y　　　　参考

C 型

2

2.6

3.2

3.7

4.3

5

6

7.5

8

F 型

1.6

2.1

2.5

2.8

3.2

3.6

3.6

4.2

4.2

l商品规格范围

4.5～16

6.5～19

9.5～25

9.5～32

9.5～32

16～38

16～38

19～50

22～50

l公称长度系列

4.5，6.5，9.5，13，16，19，22，25，32，38，45，50

技  术  条  件

螺    纹

GB 5280

机械性能

GB 3098.5

公   差

产品等级

A

标   准

GB 3103.1

沉头的测量

GB 5279

表面处理

镀锌钝化 GB 5267

验收及包装

GB 90

公称长度l的商品规格系列：mm

公称

4.5

6.5

9.5

13

16

19

22

25

32

38

45

50

质量kg

螺纹规格

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

公称长度/mm

每1000件钢制品的质量 ≈

4.5

0.08

6.5

0.12

0.23

9.5

0.17

0.32

0.54

0.77

1.00

13

0.23

0.43

0.70

1.00

1.31

16

0.29

0.53

0.83

1.19

1.58

2.03

2.61

19

0.62

0.97

1.39

1.84

2.38

3.09

5.85

22

1.11

1.59

2.11

2.73

3.57

6.64

9.79

25

1.24

1.79

2.37

3.08

4.04

7.43

11.02

32

2.24

2.99

3.89

5.16

9.27

13.90

38

4.59

6.11

10.85

16.36

45

12.70

19.23

50

14.01

21.29
