自攻螺钉

标记示例：

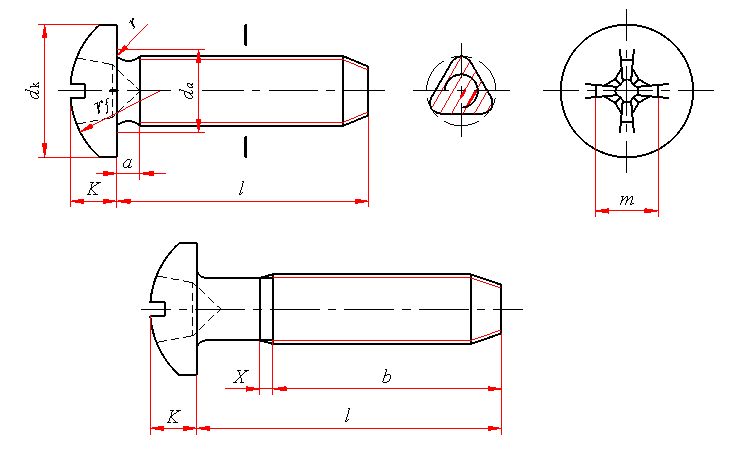

螺纹规格为M5、公称长度l＝20mm、性能等级为B级、表面镀锌钝化的十字槽盘头自攻锁紧螺钉的标记：

自攻螺钉  GB 6560  M5×20

螺纹规格

螺距

P

a

max

b

min

d_a

max

d_k

K

r

min

r_f

≈

十字槽(H型)

X

max

l的范围

全螺纹长度l

槽号

No

m

参考

插入深度

max

min

max

min

min

max

M2

0.4

0.8

10

2.6

4

3.7

1.6

1.46

0.1

3.2

0

1.9

0.9

1.2

1

4～12

4～10

M2.5

0.45

0.9

12

3.1

5

4.7

2.1

1.96

0.1

4

1

2.7

1.15

1.55

1.1

5～16

5～12

M3

0.5

1

18

3.6

5.6

5.3

2.4

2.26

0.1

5

1

3

1.4

1.8

1.25

6～20

6～16

M4

0.7

1.4

24

4.7

8

7.64

3.1

2.92

0.2

6.5

2

4.4

1.9

2.4

1.75

8～30

8～25

M5

0.8

1.6

30

5.7

9.5

9.14

3.7

3.52

0.2

8

2

4.9

2.4

2.9

2

10～35

10～30

M6

1

2

35

6.8

12

11.57

4.6

4.30

0.25

10

3

6.9

3.1

3.6

2.5

12～40

12～35

技术条件

螺杆尺寸

机械性能等级

公差产品等级

十字槽

表面处理

GB/T 6559

A、B

A级

H型

镀锌钝化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

4

5

6

8

10

12

(14)

16

20

25

30

35

40

min

3.7

4.7

5.7

7.7

9.7

11.6

13.6

15.6

19.6

24.6

29.6

34.5

39.5

max

4.3

5.3

6.3

8.3

10.3

12.4

14.4

16.4

20.4

25.4

30.4

35.5

40.5

注：尽可能不采用括号内的规格。

质量kg

螺纹规格

M2

M2.5

M3

M4

M5

M6

公称长度/mm

每1000件钢制品的质量 ≈

4

0.19

5

0.21

0.40

6

0.22

0.42

0.63

8

0.26

0.48

0.71

1.35

10

0.30

0.54

0.80

1.50

2.91

12

0.33

0.60

0.88

1.65

3.15

5.29

14

0.65

0.97

1.80

3.39

5.63

16

0.71

1.05

1.95

3.63

5.97

20

1.22

2.25

4.11

6.66

25

2.62

4.71

7.52

30

3.00

5.31

8.37

35

5.91

9.23

40

10.09
