自攻螺钉

标记示例：

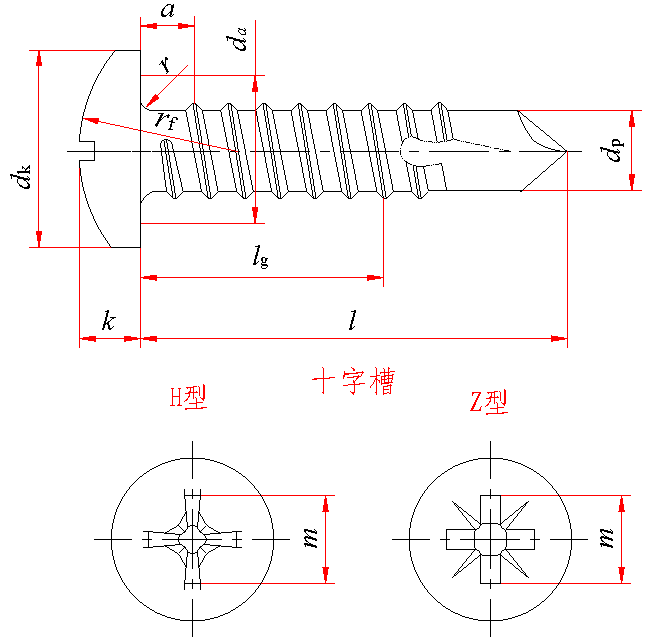

螺纹规格ST3.5，公称长度l＝16mm、H型槽、镀锌钝化的十字槽头自钻自攻螺钉的标记：

自攻螺钉    GB/T 15856.1    ST3.5×16

螺  纹  规  格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a 　　　　　　　　　　　　　max

1.1

1.3

1.4

1.6

1.8

1.8

d_a 　　　　　　　　　　　　 max

3.5

4.1

4.9

5.6

6.3

7.3

d_k

max

5.6

7.00

8.00

9.50

11.00

12.00

min

5.3

6.64

7.64

9.14

10.57

11.57

k

max

2.40

2.60

3.1

3.7

4.0

4.6

min

2.15

2.35

2.8

3.4

3.7

4.3

r　　 　　　　　　　　　　　min

0.1

0.1

0.2

0.2

0.25

0.25

　　　　r_f　　　　　　　　　　　　　　≈

5

6

6.5

8

9

10

十字槽

槽号No.

1

2

3

H 型

m 参考

3

3.9

4.4

4.9

6.4

6.9

插入深度

max

1.8

1.9

2.4

2.9

3.1

3.6

min

1.4

1.4

1.9

2.4

2.6

3.1

Z 型

m 参考

3

4

4.4

4.8

6.2

6.8

插入深度

max

1.75

1.9

2.35

2.75

3.00

3.50

min

1.45

1.5

1.95

2.3

2.55

3.05

钻削范围

(板厚)

≥

0.7

0.7

1.75

1.75

1.75

2

≤

1.9

2.25

3

4.4

5.25

6

l 商品规格范围

9.5～19

9.5～25

13～38

13～50

16～50

19～50

l 公称长度系列

9.5，13，16，19，22，25，32，38，45，50

技术条件和引用标准

材  料

种   类

钢

标   准

GB/T 3098.11

螺   纹

GB/T 5280

十字槽

GB/T 944.1

机械和工作性能

GB/T 3098.11

公  差

产品等级

A

标   准

GB/T 3103.1

表面处理

不经表面处理；

电镀技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

公称长度l的商品规格系列：mm

公称

9.5

13

16

19

22

25

32

38

45

50

质量kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

9.5

0.56

0.87

13

0.67

1.04

1.57

2.47

16

0.76

1.18

1.77

2.70

3.72

19

0.86

1.31

1.97

2.97

4.03

5.62

22

1.45

2.17

3.23

4.38

6.10

25

1.59

2.36

3.50

4.73

6.58

32

2.82

4.11

5.55

7.70

38

3.21

4.65

6.26

8.66

45

5.27

7.08

9.78

50

5.71

7.67

10.58
