自攻螺钉

标记示例：

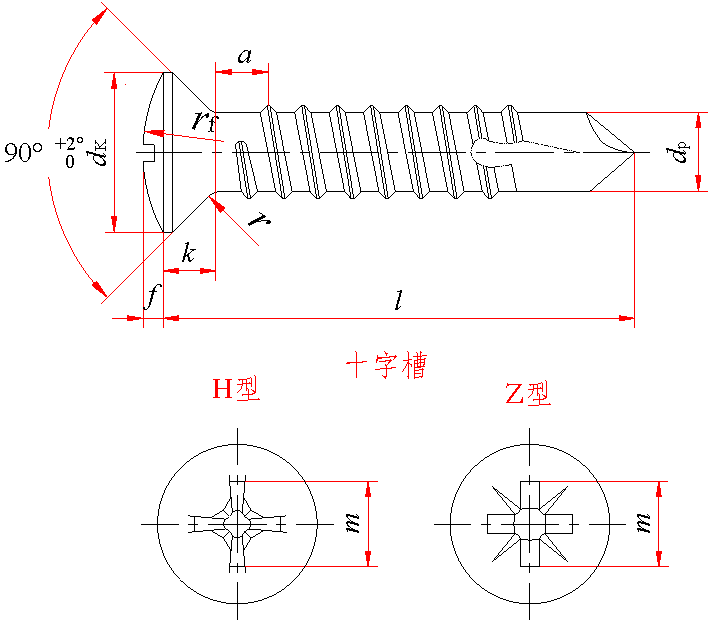

螺纹规格ST3.5、公称长度l＝16mm、H型槽、镀锌钝化的十字槽半沉头自钻自攻螺钉的标记：

自攻螺钉    GB/T 15856.3    ST3.5×16

螺  纹  规  格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a                           max

1.1

1.3

1.4

1.6

1.8

1.8

d_k

理论值

max

6.5

8.2

9.4

10.1

11.5

12.6

实际值

max

5.5

7.3

8.4

9.3

10.3

11.3

min

5.2

6.9

8.0

8.9

9.09

10.9

f　　 　　　　　　　　　　　 ≈

0.7

0.8

1

1.2

1.3

1.4

k　　 　　　　　　　　　　　max

1.7

2.35

2.6

2.8

3

3.15

r　　 　　　　　　　　　　　max

1.2

1.4

1.6

2

2.2

2.4

r_f　　 　　　　　　　　　　　 ≈

6

8.5

9.5

9.5

11

12

十字槽

槽号No.

1

2

3

H 型

m 参考

3.4

4.8

5.2

5.4

6.7

7.3

插入深度

max

2.2

2.75

3.2

3.4

3.45

4.0

min

1.8

2.25

2.7

2.9

2.95

3.5

Z 型

m 参考

3.3

4.8

5.2

5.6

6.6

7.2

插入深度

max

2.1

2.70

3.10

3.35

3.40

3.85

min

1.8

2.25

2.65

2.90

2.95

3.40

钻削范围

(板厚)

≥

0.7

0.7

1.75

1.75

1.75

2

≤

1.9

2.25

3

4.4

5.25

6

l 商品规格范围

13～19

13～25

13～38

13～50

16～50

19～50

l 公称长度系列

13，16，19，22，25，32，38，45，50

技术条件和引用标准

材  料

种   类

钢

标   准

GB/T 3098.11

螺   纹

GB/T 5280

十字槽

GB/T 944.1

机械和工作性能

GB/T 3098.11

公  差

产品等级

A

标   准

GB/T 3103.1

表面处理

不经表面处理；

电镀技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

质量                                                                                                           kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

13

0.50

0.82

1.25

1.70

16

0.59

0.96

1.45

1.94

2.47

19

0.68

1.09

1.65

2.20

2.82

3.81

22

1.23

1.85

2.47

3.17

4.29

25

1.37

2.05

2.73

3.52

4.77

32

2.50

3.35

4.34

5.89

38

2.90

3.88

5.05

6.85

45

4.50

5.87

7.97

50

4.95

6.46

8.77
