自攻螺钉

标记示例：

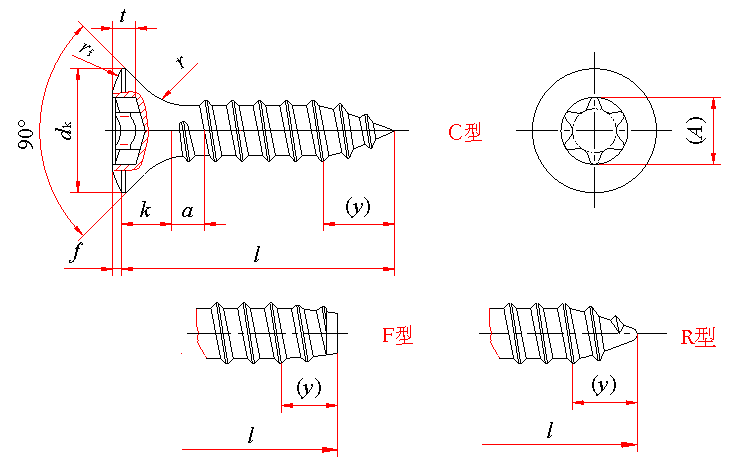

螺纹规格ST3.5、公称长度 l ＝16mm、镀锌的 C 型内六角花形半沉头自攻螺钉的标记：

自攻螺钉    GB/T 2670.3     ST3.5×16

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

1.1

1.3

1.4

1.6

1.8

1.8

a

1.1

1.3

1.4

1.6

1.8

1.8

d_k

理论　　　　 　max

6.3

8.2

9.4

10.4

11.5

12.6

实际

max

5.5

7.3

8.4

9.3

10.3

11.3

min

5.2

6.9

8.0

8.9

9.9

10.9

f　　　　　　　　　　　　　　≈

0.7

0.8

1

1.2

1.3

1.4

k　　　　　　　　　　　　 　max

1.7

2.35

2.6

2.8

3

3.15

r　　　　　　　　　　　　　 max

1.2

1.4

1.6

2.0

2.2

2.4

r_f　　　　　　　　　　　　　　≈

6.0

8.5

9.5

9.5

11

12

y_参考

C型

2.6

3.2

3.7

4.3

5.0

6

F型

2.1

2.5

2.8

3.2

3.6

3.6

R型

—

2.7

3.2

3.6

4.3

5

内六角花形

槽号No.

10

15

20

25

25

30

A　　　　　　参考

2.8

3.35

3.95

4.5

4.5

5.6

t

max

1.27

1.40

1.80

2.03

2.03

2.42

min

1.01

1.14

1.42

1.65

1.65

2.02

l商品规格范围

6.5～19

9.5～25

9.5～32

9.5～32

13～38

13～38

l公称长度系列

4.5，6.5，9.5，13，16，19，22，25，32，38，45，50

技术条件和引用标准

材   料

钢，按GB/T 3098.5 规定

螺   纹

GB/T 5280

机械性能

GB/T 3098.5

公   差

产品等级

A

标   准

GB/T 3103.1

内六角花形

GB/T 6188

表面处理

不经表面处理；

电镀，技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

公称长度l的商品规格系列：mm

公称

6.5

9.5

13

16

19

22

25

32

38

质量　　     kg

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

公称长度/mm

每1000件钢制品的质量 ≈

6.5

0.27

9.5

0.37

0.64

0.94

1.23

13

0.48

0.80

1.17

1.54

2.06

2.50

16

0.57

0.94

1.37

1.81

2.42

2.98

19

0.67

1.08

1.57

2.07

2.77

3.46

22

1.21

1.77

2.34

3.12

3.94

25

1.35

1.97

2.60

3.47

4.42

32

2.43

3.23

4.30

5.54

38

5.00

6.50
