偶合器的典型产品及其选择

液力偶合器分页导航

本页导航 广告链接

偶合器的典型产品及其选择

限矩型(延充式)

YL系列

YL系列

技术性能
型　号	有效直径 /mm	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g0	额定滑差 S*/%	外形尺寸 D₁×L /mm	连接尺寸　 /mm				输出方式及规格	质量 /kg
							输　入		输　出
							d₁	l₁	d₂	d₃
YL-360	360	1000	7.5~11	1.8~2.2	4	431×359	42~55	110	45		渐开线花键 INT 42Z×2.5m×30P×5H	59
YL-360	360	1500	15~30	1.8~2.2	4	431×359	42~55	110	45		渐开线花键 INT 42Z×2.5m×30P×5H	59
YL-400A₄^①	400	1000	11~22	1.6~2.5	2.9~3.5		42~65	110~40	45		渐开线花键 INT 42Z×2.5m×30P×5H	64
YL-400A₄^①	400	1500	30~55	1.6~2.5	2.9~3.5		42~65	110~40	45		渐开线花键 INT 42Z×2.5m×30P×5H	64
YL-420	420	1000	11~22	1.8~2.4	4~5	490×380	42~65	70	50		渐开线花键 INT 42Z×2.5m×30P×5H	69
YL-420	420	1500	17~55	1.8~2.4	4~5	490×380	42~65	70	50		渐开线花键 INT 42Z×2.5m×30P×5H	69
YL-450A^②	450	1000	15~30	2~2.5	3~3.5		55~75	110~140	65		渐开线花键 INT 60Z×3.5m×30P×5H	89
YL-450A^②	450	1500	55~110	2~2.5	3~3.5		55~75	110~140	65		渐开线花键 INT 60Z×3.5m×30P×5H	89
YL-487	487	1000	15~37	1.8~2.4	3.5		55~80	110~170	65~80	M20~M24	平键，宽18~22 l₂＝135~158	96
YL-487	487	1500	55~110	1.8~2.4	3.5		55~80	110~170	65~80	M20~M24	平键，宽18~22 l₂＝135~158	96
YL-500^③	500	1000	22~45	1.8~2.2	3.5~4		65~80	140~170	65		渐开线花键 INT 60Z×3.5m×30P×5H	99
YL-500^③	500	1500	90~132	1.8~2.2	3.5~4		65~80	140~170	65		渐开线花键 INT 60Z×3.5m×30P×5H	99
YL-560	560	1000	45~90	1.5~2.2	2~3	634×455	75~90	140~170	60~90	M20~M30	平键，宽18~25 l₂＝140~155	148
YL-560	560	1500	132~250	1.5~2.2	2~3	634×455	75~90	140~170	60~90	M20~M30	平键，宽18~25 l₂＝140~155	148
① 1984年9月的鉴定会表明，在油温为70~80℃，输入转速1000~1500r/min和滑差S＝4%时，λ₀_.96＝1.85×10^-6，T_g0＝2.53，e＝1.083。性能较好。 ② 用于2200r/min柴油机上，传递功率160马力。 ③ 用于2200r/min柴油机上，传递功率240马力。注：1.工作油为20号透平油。 2.生产厂家为张家口煤矿机械厂。

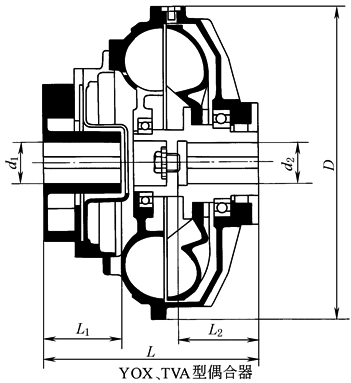

YOX、TVA型系列

YOX、TVA型系列

技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	外形尺寸 D×L /mm	连接尺寸　 /mm				充油量 /L	质量 (不包括油) /kg
					输入		输出
					d₁	L₁	d₂	L₂
YOX206	1000 1500	0.3~0.6 1.0~2.0	2~2.5	f 254×210	28	60	30	55	0.8~0.4	10
YOX220	1000 1500	0.4~1.1 1.5~3	2~2.5	f 272×190	28	60	30	55	1.28~0.64	12
YOX250	1000 1500	0.75~1.5 2.5~5.5	2~2.5	f 300×215	38	80	35	60	1.8~0.9	15
YOX280	1000 1500	1.5~3 4.5~8.7	2~2.5	f 345×246	38	80	40	100	2.8~1.4	18
YOX320	1000 1500	2.5~5.5 9~18.5	2~2.5	f 388×304	48	110	45	110	5.2~2.6	28
YOX340	1000 1500	3~9 12~24	2~2.5	f 390×278	48	110	45	95	5.8~2.9	25
YOX360	1000 1500	4.8~10 15~30	2~2.5	f 420×310	55	110	55	110	7.5~3.55	49
YOX380	1000 1500	6~12 20~40	2~2.5	f 450×320	60	140	60	140	8.4~4.2	58
YOX400	1000 1500	8~18.5 20~50	2~2.5	f 480×356	60	140	60	150	9.3~4.65	65
YOX420	1000 1500	5~20 20~60	2~2.5	f 495×368	60	140	60	160	12~6	70
YOX450	1000 1500	15~31 45~90	2~2.5	f 530×397	75	140	70	140	13~6.5	70
YOX500	1000 1500	25~52 68~150	2~2.5	f 590×411	85	170	85	145	19.0~9.5	105
YOX510	1000 1500	25~53 75~150	2~2.5	f 590×426	85	170	85	160	19.2~9.6	119
YOX560	1000 1500	45~83 150~270	2~2.5	f 650×459	90	170	100	180	27~13.5	140
YOX600	1000 1500	60~115 200~360	2~2.5	f 695×474	90	170	100	180	36~18	160
YOX1000	750 1000	260~595 620~1100	2~2.5	f 1120×722	160	210	160	280	144~72	600
TVA562	1000 1500	45~90 150~275	2~2.5	f 634×449	100	170	110	170	30~15	131
TVA650	1000 1500	90~180 260~480	2~2.5	f 740×536	125	225	130	200	46~23	219
TVA750	1000 1500	170~330 480~760	2~2.5	f 842×603	140	245	150	240	68~34	332
TVA866	1000 1500	330~620 766~1100	2~2.5	f 978×682	160	280	160	265	111~55.5	470
注：1.生产厂家为大连液力机械总厂。 2.TVA型系引进德国Voith公司专有技术制造。

YOX(YOXn、YOXs、YOXsn)型

YOX(YOX_n、YOX_s、YOX_sn)型

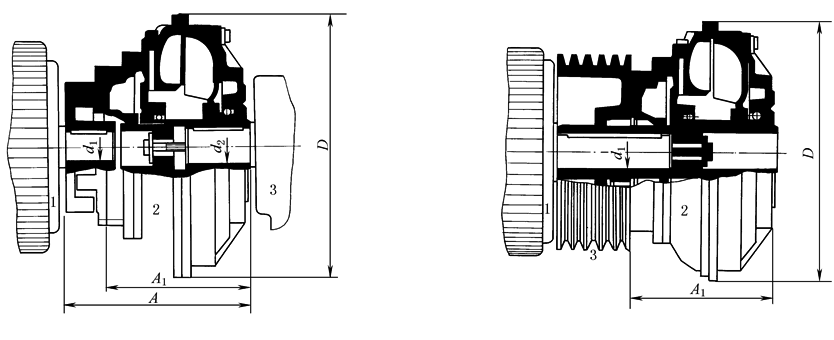

YOX型单腔外轮驱动 1—电动机；2—液力偶合器；3—减速器							YOX_n型单腔内轮驱动 1—电动机；2—液力偶合器；3—带轮

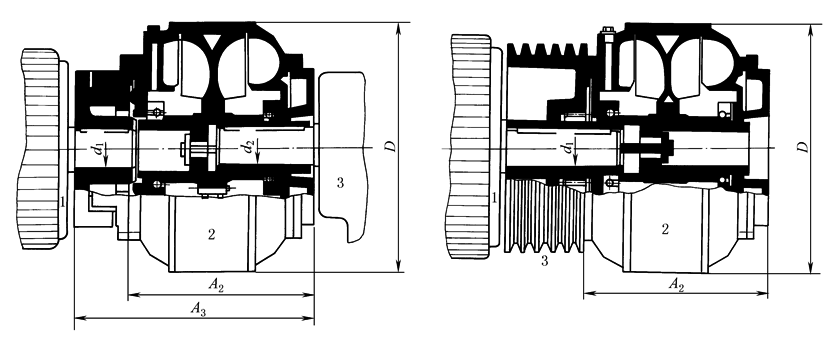

YOX_s型双腔外轮驱动 1—电动机；2—液力偶合器；3—减速器								YOX_sn型双腔内轮驱动 1—电动机；2—液力偶合器；3—带轮
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	外　形　尺　寸　 /mm						连接尺寸/mm		充油量 /L	质量 (不包括油) /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	D	A		A₁	A₂	A₃	输入	输出	充油量 /L	质量 (不包括油) /kg
YOX150	1000 1500	0.05~0.2 0.2~0.55	2~2.7	0.97	f 195	175		115	140	222			0.42~0.2	6
YOX180	1000 1500	0.1~0.3 0.5~1.1	2~2.7	0.97	f 232	207		125	154	234			0.48~0.24	7
YOX200	1000 1500	0.2~0.55 0.8~2.2	2~2.7	0.97	f 254	1934		128	164	240			1.2~0.6	8.8
YOX220	1000 1500	0.4~1.1 1.5~3	2~2.7	0.97	f 278	225		136	177	257			15.2~0.76	13
YOX250	1000 1500	0.8~1.5 2.5~5.5	2~2.7	0.97	f 305	240		156	210	290			2.1~1.1	16
YOX280	1000 1500	1.5~3 4.5~8	2~2.7	0.97	f 345	252		164	225	335			2.8~1.4	21
YOX320	1000 1500	2.5~5.5 9~18.5	2~2.7	0.97	f 380	278		179	250	390			4.4~2.2	28
YOX340	1000 1500	3~9 12~22	2~2.7	0.97	f 390	298		187	265	405			5.3~2.7	36.5
YOX360	1000 1500	5~10 16~30	2~2.5	0.96	f 428	310		229	311	416			6.7~3.4	42
YOX400	1000 1500	8~18.5 28~48	2~2.5	0.96	f 472	338 355		256	347	433			10.4~5.2	65
YOX450	1000 1500	15~30 50~90	2~2.5	0.96	f 530	384		292	380	500			15~7.5	79.5
YOX500	1000 1500	25~50 68~144	2~2.5	0.96	f 582	435		316	419	530			20.5~10.3	105.5
YOX560	1000 1500	40~80 120~270	2~2.5	0.96	f 634	447 490		350	469	610			26.4~13.2	152
YOX600	1000 1500	60~115 200~360	2~2.5	0.96	f 695	490 510		380	511	642			33.6~16.8	185
YOX650	1000 1500	90~176 260~480	2~2.5	0.96	f 760	556		425	562	692			48~24	230
YOX750	1000 1500	170~330 480~760	2~2.5	0.96	f 860	578		450	640	795			68~34	350
YOX875	750 1000	145~280 330~620	2~2.5	0.96	f 992	705		514	730	890			112~56	495
YOX1000	600 750	160~300 260~590	2~2.5	0.96	f 1138	733		577	849	1006			148~74	650
YOX1150	600 750	265~615 525~1195	2~2.5	0.96	f 1312	850		669	971	1166			170~85	810
注：1.L₁、L₂分别为输入、输出轴的连接长度。 2.生产厂家为广东福伊特中兴液力传动有限公司。

YOXY、YOXV型

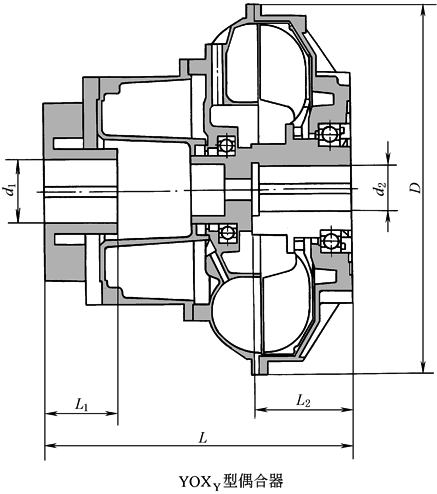

YOX_Y、YOX_V型

表1　　　　　　　　　　　　　　　　　　　　　YOX_Y型技术性能

型号	输入转速 /r·min^-1	传递功率 /kW		过载系数 T_g		外形尺寸 D×L /mm		连接尺寸　 /mm					充油量 /L		重量 (不包括油) /kg
								输入		输出
								d₁	L₁	d₂	L₂
YOX_Y360	1000 1500	4.8~10 15~30		1.2~2.35		f 420×360		55	110	55	110		7.1~3.55		49
YOX_Y400	1000 1500	8~18.5 20~50		1.2~2.35		f 480×390		60	140	60	150		9.3~4.65		65
YOX_Y450	1000 1500	15~31 45~90		1.2~2.35		f 530×445		75	140	70	140		13~6.5		70
YOX_Y500	1000 1500	25~52 68~150		1.2~2.35		f 590×510		85	170	85	145		19.2~9.6		105
YOX_Y562	1000 1500	45~90 150~275		1.2~2.35		f 634×530		90	170	100	180		27~13.5		140
YOX_Y600	1000 1500	60~115 200~360		1.2~2.35		f 695×575		90	170	100	180		36~18		160
YOX_Y650	1000 1500	90~180 260~480		1.2~2.35		f 740×650		125	225	130	200		46~23		219
YOX_Y750	1000	170~330 480~760		1.2~2.35		f 842×680		140	245	150	240		68~34		332
YOX_Y866	1000 1500	330~620 766~1100		1.2~2.35		f 978×820		160	280	160	265		111~55.5		470
YOX_Y1000	750 1000	260~595 620~1100		1.2~2.35		f 1120×845		160	210	160	280		144~72		600
YOX_Y1150	600 750	265~620 525~1200		1.2~2.35		f 1295×960		180	220	180	300		220~110		910
YOX_Y1320	600 750	570~1200 1100~2390		1.2~2.35		f 1485×1075		200	240	200	350		328~164		1380
注：1.生产厂家为大连液力机械总厂。 2.此类偶合器加长后辅宝，启动时间比YOX型更长，使启动力矩降得更低，更适合胶带机寿命的提高。

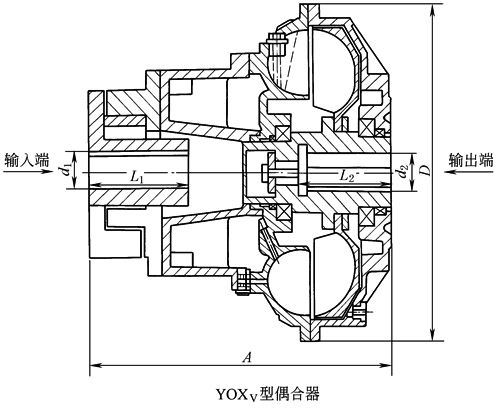

表2　　　　　　　　　　　　　　　　　　　　　　　YOX_V型技术性能

型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g				效率 η	外形尺寸 D×A /mm		连接尺寸 /mm				充油量 /L	质量 (不包括油) /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	启动		制动		效率 η	外形尺寸 D×A /mm		输入		输出		充油量 /L	质量 (不包括油) /kg
YOX_V360	1000 1500	5~10 16~30	1.2~1.37		2~2.38		0.96	f 428×360						6.8~3.4	47
YOX_V400	1000 1500	8~18.5 28~48	1.2~1.37		2~2.35		0.96	f 472×390						10.4~5.2	71
YOX_V450	1000 1500	15~30 50~90	1.2~1.37		2~2.35		0.96	f 530×445						15~7.5	88
YOX_V500	1000 1500	25~50 168~144	1.2~1.37		2~2.35		0.96	f 582×510						20.6~10.3	115
YOX_V560	1000 1500	40~80 120~270	1.2~1.37		2~2.35		0.96	f 634×530						26.4~3.2	164
YOX_V600	1000 1500	60~115 200~360	1.2~1.37		2~2.35		0.96	f 695×575						33.6~16.8	200
YOX_V650	1000 1500	90~176 260~480	1.2~1.37		2~2.35		0.96	f 760×650						48~24	240
YOX_V750	1000 1500	170~330 480~760	1.2~1.37		2~2.35		0.96	f 860×680						68~34	375
YOX_V875	1000 1500	140~280 330~620	1.2~1.37		2~2.35		0.96	f 992×820						112~56	530
YOX_V1000	600 750	160~300 260~590	1.2~1.37		2~2.35		0.96	f 1138×845						148~74	710
YOX_V1150	600 750	265~615 252~1195	1.2~1.37		2~2.35		0.96	f 1312×960						170~85	880
注：1.生产厂家为广东福伊特中兴液力传动有限公司。 2.此类偶合器加长后辅室，启动时间比YOX型更长，一般为22~30s，使启动力矩降得更低，更适合胶带机寿命的提高。
