偶合器的典型产品及其选择

液力偶合器分页导航

本页导航 广告链接

偶合器的典型产品及其选择

限矩型(水介质)

YOXD型系列

YOXD型系列

技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	额定滑差 /%	外形尺寸 D×L /mm	连接尺寸　 /mm				输出方式及规格	质量 /kg
						输　入		输　出
						d₁	L₁	d₂	L₂
YOXD360S	1500	17~40	2~2.5	4~5	f 415×380	60	110	50	55	渐开线花键 INT42Z×2.5m×30P×5H	54
YOXD400S	1500	30~55	2.5~3	3~3.5	f 465×394	55	110	45	96	渐开线花键 INT42Z×2.5m×30P×5H	70
YOXD450S	1500	55~110	2.5~3	3	f 520×508	75	140	80		平键22×160	106
YOXD500	1500	90~132	2~2.5	3	f 570×478	80	170	65	120	渐开线花键 INT60Z×3.5m×30P×5H	104
YOXD500A	1500	90~160	2~2.5	3	f 558×432	65~80	140~170	65~115		平键键宽18~22 键长150~170	129
YOXD560	1500	132~250	2.5~3	2~3	f 634×432	80~100	170~210	75~115		平键键宽18~28 键长153~240	162
YOXD650	1500	315~525			f 720×669	110	115	115	120	渐开线花键 INT60Z×3.5m×30P×7H	287
注：1．生产厂家为张家口煤矿机械厂。 2．此类偶合器用水做工作介质，具有防火防爆的特性。

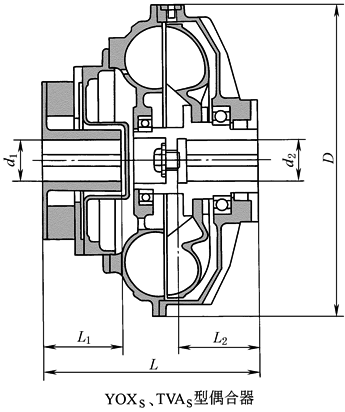

YOXS、TVAS型系列

YOX_s、TVA_s型系列

技术性能
型　号	最高转速 /r·min^-1	过载系数 T_g	外形尺寸 D×L /mm	连接尺寸 /mm				充水量 /L	质量 (不包括水) /kg
				输　入		输　出
				d₁	L₁	d₂	L₂
YOX_s400	1500	2~2.5	f 480×356	60	140	60	150	9.6~4.8	65
YOX_s450	1500	2~2.5	f 530×397	75	140	70	140	13.6~6.8	70
YOX_s500	1500	2~2.5	f 590×411	85	170	85	145	19.0~9.5	105
YOX_s510	1500	2~2.5	f 590×426	85	170	85	160	19.2~9.6	119
YOX_s560	1500	2~2.5	f 650×459	90	170	100	180	27~13.5	140
YOX_s562	1500	2~2.5	f 634×471	100	170	110	170	30~15	131
TVA_s562	1500	2~2.5	f 634×467	100	170	110	170	30~15	131
YOX_s600	1500	2~2.5	f 695×474	90	170	100	180	36~18	160
TVA_s650	1500	2~2.5	f 740×536	125	225	130	200	46~23	219
TVA_s750	1500	2~2.5	f 842×630	140	245	150	240	68~34	332
注：1.生产厂家为大连液力机械总厂。 2.此类偶合器用水做工作介质，除具有YOX、TVA型的特点外，还具有防燃防爆、防油污染环境的特性。

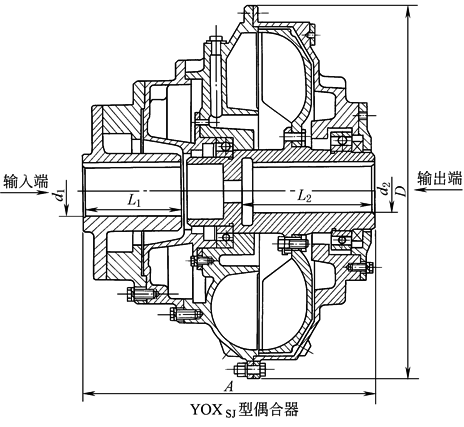

YOXSJ型系列

YOX_SJ型系列

技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	外形尺寸/mm	连接尺寸/mm		充水量 /L	质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	过载系数 T_g	效率 η	D×A	输入 d₁/L₁	输出 d₂/L₂	充水量 /L	质量 /kg
YOX_SJ250	1000 1500	1~1.75 3~6.5	2~2.7	0.97	f 305×270	f 45/80	f 40/80	2.1~1.0	18
YOX_SJ280	1000 1500	1.5~3.5 5~9.0	2~2.7	0.97	f 345×280	f 50/80	f 45/80	2.8~1.4	23
YOX_SJ320	1000 1500	3~6.5 10~22	2~2.7	0.97	f 380×300	f 55/110	f 50/110	4.4~2.2	30
YOX_SJ340	1000 1500	3.5~10 14~26	2~2.7	0.97	f 390×330	f 55/110	f 50/110	5.4~2.7	38
YOX_SJ360	1000 1500	6~12 17~37	2~2.5	0.96	f 428×360	f 60/140	f 55/110	6.8~3.4	44
YOX_SJ400	1000 1500	10~22 30~56	2~2.5	0.96	f 472×394	f 70/140	f 65/140	10.4~5.2	60
YOX_SJ450	1000 1500	17~35 55~110	2~2.5	0.96	f 530×438	f 75/140	f 70/140	14~7	85
YOX_SJ487	1000 1500	23~50 60~150	2~2.5	0.96	f 556×450	f 75/140	f 70/140	18.4~9.2	98
YOX_SJ500	1000 1500	27~58 70~170	2~2.5	0.96	f 582×480	f 90/170	f 90/170	20.4~10.2	115
YOX_SJ560	1000 1500	45~100 140~315	2~2.5	0.96	f 634×520	f 100/210	f 100/210	28~14	160
YOX_SJ600	1000 1500	70~135 230~418	2~2.5	0.96	f 695×540	f 115/210	f 115/210	34~17	190
YOX_SJ650	1000 1500	100~205 300~560	2~2.5	0.96	f 760×600	f 130/210	f 130/210	48~24	240
YOX_SJ750	1000 1500	195~385 550~885	2~2.5	0.96	f 860×640/675	f 140/120/250	f 150/250	68~34	360
YOX_SJ875	750 1000	168~325 380~720	2~2.5	0.96	f 992×740	f 150/250	f 150/250	112~56	505
YOX_SJ1000	600 750	185~350 260~690	2~2.5	0.96	f 1138×780	f 150/250	f 150/250	148~74	665
YOX_SJ1150	600 750	300~715 610~1390	2~2.5	0.96	f 1312×900	f 170/300	f 170/300	170~85	825
注：1.生产厂家为广东福伊特中兴液力传动有限公司。 2.此类偶合器以水做工作介质，具有防燃、防爆、防污染工作环境的作用。
