偶合器的典型产品及其选择

液力偶合器分页导航

本页导航 广告链接

偶合器的典型产品及其选择

调速型(出口调节式)

YOTGC、GST、GWT型

YOT_GC、GST、GWT型

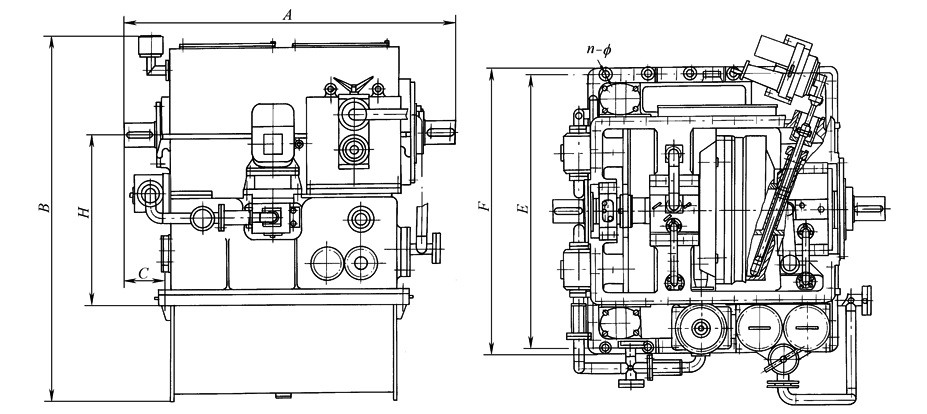

YOT_GC、GST、GWT型偶合器结构与外形尺寸
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　连　接　尺　寸　 /mm										质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	L	W	H	h	A	B	C	n-d	d₁ d₂	L₁ L₂	质量 /kg
YOT_GC280	1500 3000	4~11 30~85	798	919	1144	500	636	484	81	4-Φ 27	Φ 40	110	480
YOT_GC320	1500 3000	7.5~21 60~165	798	919	1159	500	636	484	81	4-Φ 27	Φ 40	110	520
YOT_GC360	1500 3000	13~35 110~305	830	1207	940	560	652	680	91	4-Φ 27	Φ 60	120	580
YOT_GC400	1500 3000	30~65 240~500	830	1207	940	560	652	680	91	4-Φ 27	Φ 60	120	600
YOT_GC450	1500 3000	50~110 430~900	1020	1120	1375	635	940	865	38	4-Φ 27	Φ 75	145	790
YOT_GC560	1000 1500	35~100 115~340	1166	1310	1594	810	1080	920	30	4-Φ 27	Φ 85	170	1370
YOT_GC650	1000 1500	75~215 250~730	1300	1200	1500	840	1180	900	60	4-Φ 35	Φ 100	150	1920
YOT_GC750	1000 1500	150~440 510~1480	1300	1200	1500	840	1180	900	60	4-Φ 35	Φ 100	150	2040
YOT_GC875	750 1000	150~400 365~960	1720	1500	1570	880	1580	1200	70	4-Φ 45	Φ 130	250	3100
YOT_GC1000	750 1000	285~750 640~1860	1930	1840	1810	1060	1810	1250	60	4-Φ 45	Φ 150	250	5100
YOT_GC1050	750 1000	360~955 815~2300	1930	1840	1810	1060	1810	1250	60	4-Φ 35	Φ 150	250	6150
YOT_GC1150	600 750	360~955 715~1865	1930	1840	1810	1060	1810	1250	60	4-Φ 35	Φ 150	250	6200
GST50	1500 3000	70~200 560~1625	1020	1120	1375	635	940	865	38	4-Φ 27	Φ 75	145	1100
GWT58	1500 3000	140~400 1125~3250	1230	1310	1594	810	1080	920	30	4-Φ 27	Φ 95	165	2100
注：1.此型为固定箱体式，额定转差率为1.5%~3%。用于M∝n²的离心机械时，其调速范围为1~¹/5；用于M＝C的恒转矩机械时，其调速范围为1~¹/3。 2.GST50、GWT58为引进英国Fluidrive公司专有技术制造。 3.生产厂家为大连液力机械总厂。

YOTC型

YOTC型

表1　　　　　　　　　　　　　　　　　　　YOTC360B~YOTC1450B 型偶合器外形尺寸及技术性能

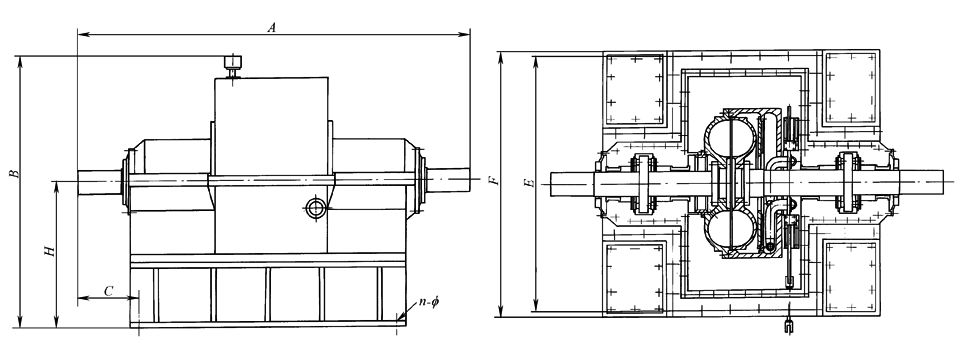

YOTC360B~YOTC1450B 型偶合器外形尺寸图
型　号			输入转速 /r·min^-1			传递功率 /kW			额定转差率/%					外　形　尺　寸　 /mm
型　号			输入转速 /r·min^-1			传递功率 /kW			额定转差率/%					A		B		C			D		E		F			G			H
YOTC360B			1500 3000			15~37 90~300			≤3					820		910		235			430		694		740			800			550
YOTC400B			1500 3000			37~55 250~450			≤3					1020		1100		280			420		940		900			1000			660
YOTC450B			1500 3000			55~110 425~900			≤3					1020		1100		280			420		940		900			1000			660
YOTC500B			1500 3000			110~200 850~1600			≤3					1040		1120		235			520		980		980			1050			700
YOTC560B			1000 1500			55~110 200~355			≤3					1040		1120		235			520		980		980			1050			700
YOTC650B			1000 1500			110~220 355~750			≤3					1120		1290		250			560		1080		1040			1140			750
YOTC710B			750 1000 1500			75~140 220~360 750~1250			≤3					1455		1490		348			680		1370		1300			1380			915
YOTC800B			750 1000 1500			160~250 400~720 1250~1600			≤3					1455		1490		348			680		1370		1300			1380			915
YOTC875B			750 1000			250~460 670~1000			≤3					1700		1770		398			840		1600		1550			1640			1110
YOTC1000B			600 750 1000			280~400 400~800 1000~1800
YOTC1050B			600 750 1000			355~500 750~1000 1400~2240
YOTC1150B			600 750			450~800 950~1600			≤3					1800		2100		400			900		1760		1800			1880			1240
YOTC1250B			600 750			750~1250 1600~2240			≤3					1800		2100		400			900		1760		1800			1880			1240
YOTC1320B			500 600 750			600~850 1000~1600 2000~3150			≤3					2400		2350		550			1200		2350		2100			2200			1450
YOTC1450B			400 500 600			375~540 710~1250 1400~2240			≤3					2400		2350		550			1200		2350		2100			2200			1450
注：生产厂家为上海交通大学附属工厂。
表2　　　　　　　　　　　　　　　　　　　　YOTC560H~YOTC650H 型偶合器外形尺寸及技术性能

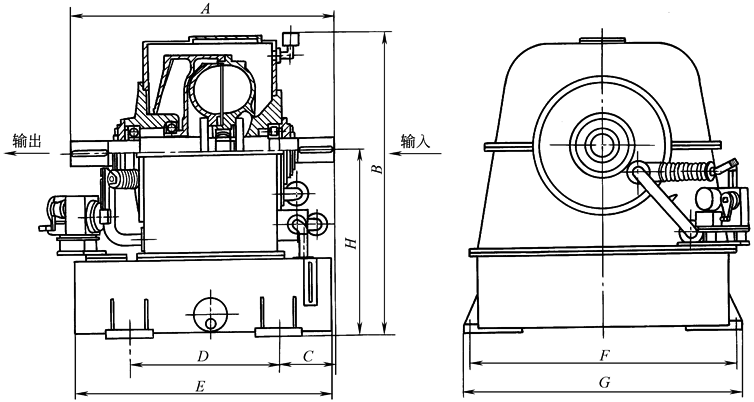

YOTC560H~YOTC650H 型偶合器外形尺寸图
型　号	输入转速 /r·min^-1			传递功率 /kW				额定转差率/%			外　形　尺　寸　 /mm
型　号	输入转速 /r·min^-1			传递功率 /kW				额定转差率/%			A		B				C			E				F			H			n-Φ
YOTC560H	3000			1500~2800				≤3			1610		1710				267			1280				1340			800			12-Φ35
YOTC600H	3000			2200~3200
YOTC650H	3000			3200~4800
注：生产厂家为上海交通大学附属工厂。
表3　　　　　　　　　　　　　　　　　　　YOTC875H、YOTC1000H 型偶合器外形尺寸及技术性能
YOTC875H、YOTC1000H 型偶合器外形尺寸图
型　号		输入转速 /r·min^-1			传递功率 /kW		额定转差率 /%			外　形　尺　寸　 /mm
型　号		输入转速 /r·min^-1			传递功率 /kW		额定转差率 /%			A		B			C				E			F				H			n-Φ
YOTC875H YOTC1000H		1500 1500			1600~2800 2800~3600		≤3			2728		2250			450				1720			1800				1280			12-Φ35
注：生产厂家为上海交通大学附属工厂。

YOTCS型

YOT_CS型
YOT_CS型偶合器结构

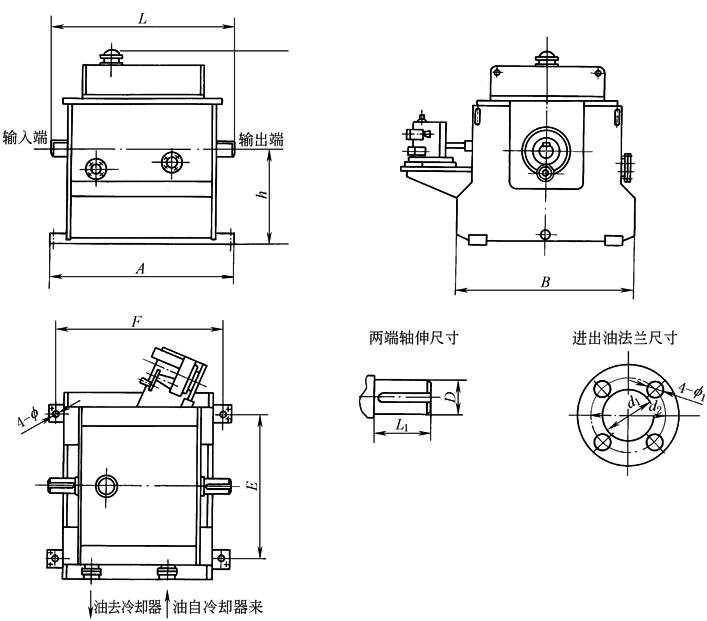

YOT_CS320~1250型偶合器外形尺寸图
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　连　接　尺　寸　 /mm											质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	A	B	E	F	L	h	4-Φ	D/L₁	d₁	d₂	4-Φ₁	质量 /kg
YOT_CS320	1000 1500 3000	3~6.5 7.5~22 60~175	600	524	494	400	620	420	24	50/(入100，出80)				450
YOT_CS360	1500 3000	15~40 110~320	712	912	680	652	830	560	27	60/120	Φ 30	Φ 90	14	850
YOT_CS400	1500 3000	30~70 220~540	712	912	680	652	830	560	27	60/120	Φ 30	Φ 90	14	950
YOT_CS450	1500 3000	55~120 390~970	1020	1120	865	940	1020	635	27	75/145	Φ 54	Φ 120	18	1350
YOT_CS500	1000 1500 3000	22~60 90~205 670~1640	1020	1120	865	940	1020	635	27	75/145	Φ 54	Φ 120	18	1500
YOT_CS560	1000 1500 3000	55~110 155~360 1180~2885	1020	1120	865	940	1020	635	27	75/145	Φ 54	Φ 120	18	2300
YOT_CS580	3000	1200~3440	1160	1310	920	1080	1230	810	27	95/170	Φ 76	Φ 140	M16	2350
YOT_CS620	3000	1675~4780	1170	2160	2060	1070	1485	900	35	120/200				2860
YOT_CS650	750 1000 1500	40~95 95~225 290~760	1300	1250	900	1180	1300	840	35	100/150	Φ 48	Φ 140	18	2400
YOT_CS750	750 1000 1500	80~195 185~460 510~1555	1300	1250	900	1180	1300	840	35	100/150	Φ 48	Φ 140	18	2650
YOT_CS875	750 1000 1500	155~420 390~995 1240~3360	1700	1500	1200	1580	1720	950	45	130/250	Φ 50	Φ 100	14	4200
YOT_CS1000	600 750 1000	170~420 330~820 750~1950	1930	1840	1250	1810	1930	1060	35	150/250	Φ 76	Φ 140	18	7600
YOT_CS1050	600 750 1000	175~535 360~1045 815~2480	1930	1840	1250	1810	1930	1060	35	150/250	Φ 76	Φ 140	18	7800
YOT_CS1150	600 750 1000	355~845 670~1650 1590~3905	1930	1840	1250	1810	1930	1060	35	150/250	Φ 76	Φ 140	18	8000
YOT_CS1250	500 600 750	400~740 500~1280 1150~2500	2250	2180	1600	1980	2250	1170	45	160/300	Φ 65	Φ 230	18	12500
注：1.此型为固定箱式，额定转差率为1.5%~3%。用于M∝n²的离心机械时，其调速范围为1~¹/5；用于M＝C 的恒转矩机械时，其调速范围为1~¹/3。 2.生产厂家为广东福伊特中兴液力传动有限公司。

YDT型系列

YDT型系列

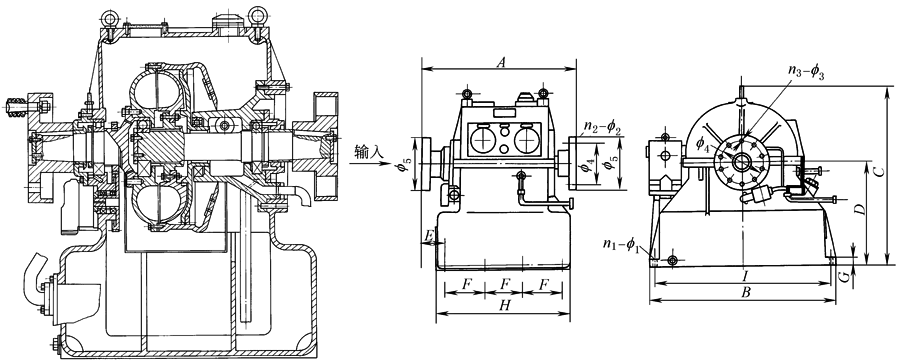

YDT系列高速偶合器的外形尺寸
技术性能
型　号	输入转速 /r·min^-1	所传功率 /kW	额定滑差 /%	外　形　及　连　接　尺　寸　 /mm
型　号	输入转速 /r·min^-1	所传功率 /kW	额定滑差 /%	A	B	C	D	E	n-F	G	H	I	n₁-Φ₁	n₂-Φ₂	n₃-Φ₃	Φ₄	Φ₅
YDT28/30	2970	30~72	3	600	650	668	380	80	1-440	30	490	600	4-24	6-18	6-36	120	170
YDT32/30	2970	60~140	3	600	650	668	380	80	1-440	30	490	600	4-24	6-18	6-36	120	170
YDT36/30	2970	100~300	3	750	820	900	550	115	1-520	40	580	760	4-27	10-18	10-36	170	220
YDT40/30	2970	250~520	3	800	820	900	550	140	1-520	40	580	960	4-27	10-58	10-30	245	330
YDT45/30	2970	350~800	3	960	1120	1088	635	131	3-240	50	800	1060	8-22	10-58	10-30	245	330
YDT50/30	2970	600~1600	3	1000	1120	1088	635	146	3-240	50	800	1060	8-22	10-58	10-30	245	330
YDT56/30	2970	1300~2800	3	1310	1560	1329	810	103	3-350	60	1160	1480	8-32	12-46	12-24	285	350
YDT63/30	2970	2500~5000	3	1400	1560	1329	810	148	3-350	60	1160	1480	8-32	12-46	12-24	285	350
YDT56/15	1470 970	200~400 50~100	3	930	1200	1184	700	93.5	3-225	50	750	1140	8-22	10-58	10-30	245	330
YDT63/15	1470 970 730	380~620 90~220 50~80	3	970	1200	1184	700	113.5	3-225	50	750	1140	8-22	10-58	10-30	245	330
YDT71/15	1470 970 730	500~1100 200~380 70~140	3	1200	1510	1394	750	152.4	4-200	50	900	1450	10-22	10-72	10-38	310	410
YDT80/15	1470 970 730	700~1600 260~580 130~250	3	1300	1510	1394	750	202.5	4-200	50	900	1450	10-22	10-88	10-46	380	500
YDT100/10	970 730	800~1800 350~760	3	1500	1710	1595	900	220	4-240	50	1065	1650	10-28	10-88	10-46	380	500
YDT112/10	970 730	2000~3500 850~1600	3	1750	1850	1850	1150	235	4-320	50	1065	1750	10-35	10-88	10-46	380	500
注：生产厂家为上海711研究所。

YOTHC型

YOT_HC型

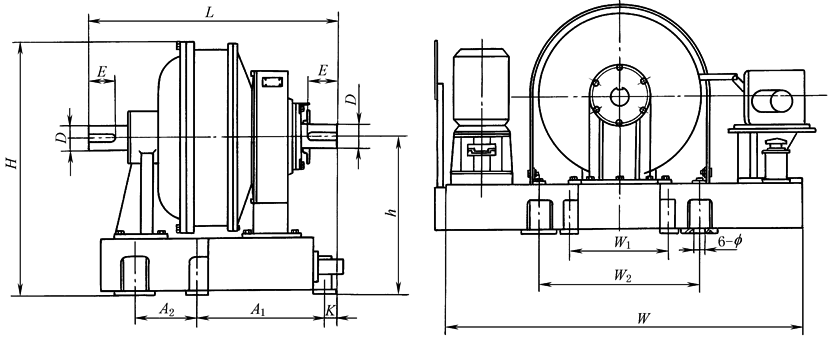

YOT_HC型偶合器外形图
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　连　接　尺　寸　 /mm												质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	L	A₁	A₂	W	W₁	W₂	h	H	K	6-Φ	D	E	质量 /kg
YOT_HC280	1500 3000	4~11 30~85	690	470		800		350	405	590	60	20	Φ 40	90	270
YOT_HC320	1500 3000	7.5~21 60~165	690	470		800		350	405	615	60	20	Φ 40	90	290
YOT_HC360	1500 3000	13~35 110~305	925	420	200	1170	450	600	500	730	90	22	Φ 60	115	330
YOT_HC400	1500 3000	30~65 240~500	925	420	200	1170	450	600	500	750	90	22	Φ 60	115	500
YOT_HC450	1000 1500	12~34 50~110	925	420	200	1170	450	600	500	780	90	22	Φ 60	115	570
YOT_HC500	1000 1500	20~57 70~200	1050	520	260	1200	500	700	550	855	37	22	Φ 75	140	800
YOT_HC560	1000 1500	35~100 115~340	1050	560	260	1370	500	700	650	995	37	22	Φ 85	160	830
YOT_HC650	1000 1500	75~215 290~620	1050	560	260	1440	500	700	650	1050	37	22	Φ 100	160	1070
YOT_HC750	1000 1500	150~440 480~950	1450	800	300	1620	700	1000	800	1250	80	35	Φ 100	210	1300
YOT_HC875	750 1000	150~400 385~960	1450	800	300	1620	700	1000	800	1320	80	35	Φ 130	210	1600
注：1.生产厂家为大连液力机械总厂。 2.此型为回转壳体箱座式，额定转差率为1.5%~3%。调速范围为，对离心式机械为1~¹/5；对恒转矩机械为1~¹/3。

YOTCK型

YOT_CK型

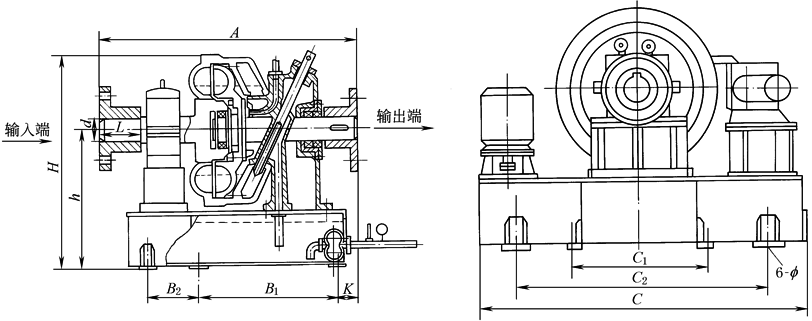

YOT_CK220~875型偶合器结构及外形尺寸
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　联　接　尺　寸　 /mm											质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	A	B₁	B₂	C	C₁	C₂	h	H	K	6-Φ	d/L	质量 /kg
YOT_CK220	1000 1500	0.4~1 1.5~3.5	690	470		800		350	405	540	60	20	Φ 50/90	500
YOT_CK250	1000 1500	0.75~2 3~6.5	690	470		800		350	405	558	60	20	Φ 50/90	550
YOT_CK280	1000 1500	1.5~3.5 5.5~12	690	470		800		350	405	575	60	20	Φ 50/90	600
YOT_CK320	1000 1500	3~6.5 7.5~22	690	470		800		350	405	600	60	20	Φ 50/90	650
YOT_CK360	1000 1500	5.5~12 15~40	925	420	200	1170	450	600	500	722	90	22	Φ 70/115	750
YOT_CK400	1000 1500	7.5~20 30~70	925	420	200	1170	450	600	500	738	90	22	Φ 70/115	800
YOT_CK450	1000 1500	15~36 55~120	925	420	200	1170	450	600	500	763	90	22	Φ 70/115	867
YOT_CK500	1000 1500	22~60 90~206	1050	520	260	1200	500	700	550	835	37	22	Φ 90/160	1230
YOT_CK560	1000 1500	55~110 155~360	1050	560	260	1370	500	700	650	965	37	22	Φ 90/160	1450
YOT_CK650	1000 1500	95~225 290~760	1050	560	260	1370	500	700	650	1015	37	22	Φ 90/160	1500
YOT_CK750	750 1000 1500	80~185 185~460 510~1555	1450	800	300	1620	700	1000	800	1223	80	35	Φ 130/210	2941
YOT_CK875	600 750 1000	85~215 155~420 390~995	1450	800	300	1620	700	1000	800	1293	80	35	Φ 130/210	3200
注：1.额定转差率为1.5%~3%。调速范围为对于离心式机械为1~¹/5；对于恒转矩机械为1~¹/3。 2.此型为箱座式，结构紧凑，价格便宜，适合中小功率功况(P＜500kW或n≤1500r/min)。 3.生产厂家为广东福伊特中兴液力传动有限公司。
