偶合器的典型产品及其选择

液力偶合器分页导航

本页导航 广告链接

偶合器的典型产品及其选择

调速型(进出口调节式)

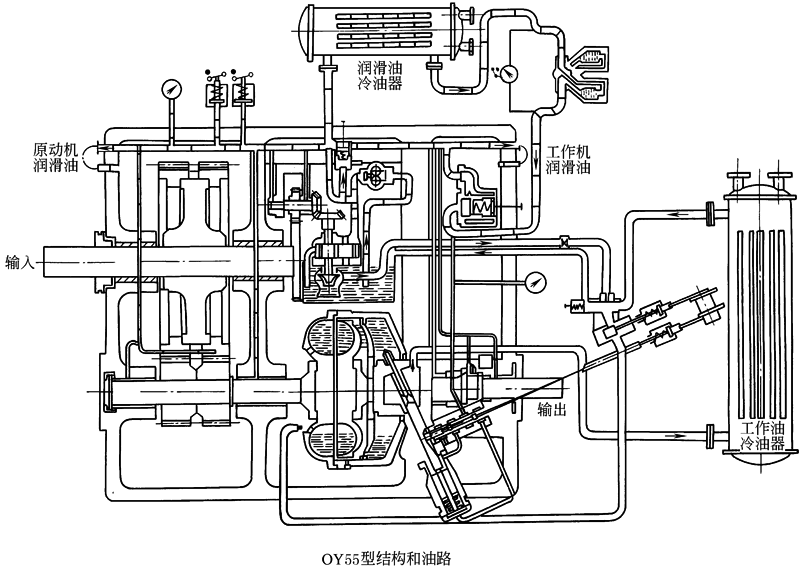

OH46和OY55型

OH46和OY55型

技术性能
型号	输入转速 /r·min^-1	泵轮转速 /r·min^-1	传递功率范围 /kW	额定滑差 S*/%	调速范围 i	质量 /kg	有关尺寸 /mm
型号	输入转速 /r·min^-1	泵轮转速 /r·min^-1	传递功率范围 /kW	额定滑差 S*/%	调速范围 i	质量 /kg	f A	B
OH46	2985	4800	1600~3200	1.5~3	0.2~0.97	2900	f 100n6	1630
OH46/Ⅰ	2985	5450	1600~3200	1.5~3	0.2~0.97	2900	f 100n6	1630
OH46/Ⅱ	1470	5450	1600~3200	1.5~3	0.2~0.97	2900	f 120n6	1650
OY55	1492	6170	3100~5500	1.5~3	0.2~0.91	4600
注：1.因有增速齿轮，故泵轮转速高于输入转速。 2.除本体外，还有辅助设备与仪表，包括辅助润滑油泵、润滑油冷却器、工作油冷却器、滤器、执行器、截止阀、压力表、压力开关和温度计等。 3.生产厂家为沈阳水泵厂。

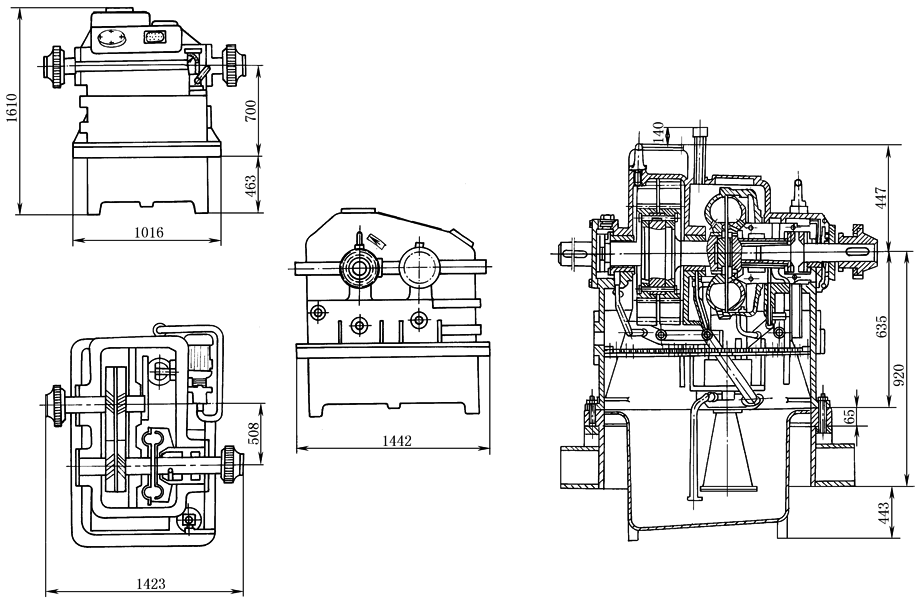

CO46型

CO46型

技术性能
型号	输入转速 /r·min^-1	传动齿轮增速比	泵轮转速 /r·min^-1	有效直径 /mm	传递功率范围 /kW	额定滑差 S*/%	调速范围 i	总效率 /%
CO46	2985	141/88＝1.602	4782	463	~3200	≤3	0.25~0.97	95
注：1.增速比可按原动机及工作机不同转速而变更。 2.除本体外，还有辅助设备与仪表，包括辅助润滑油泵、润滑油冷却器、工作油冷却器、滤器、执行器、截止阀、压力表、压力开关和温度计等。 3.生产厂家为上海电力修造总厂。

YDTZ系列

YDTZ系列
1、3、4、5、10、13—滑动轴承；2—工作泵和润滑泵传动齿轮组； 6—输入轴；7、17—齿轮联轴器；8、16—滑动推力轴承；9—增速齿轮组； 11—泵轮；12—箱体；14—管系组件；15—调速机构组件；18—输出轴；19—壳体；20—涡轮
技术性能
型号	输入转速 /r·min^-1	泵轮转速 /r·min^-1	传递功率范围 /kW	额定滑差 S*/%	外形尺寸 /mm
型号	输入转速 /r·min^-1	泵轮转速 /r·min^-1	传递功率范围 /kW	额定滑差 S*/%	A	B	C	D	E	F
YDTZ32/48	2970	4800	350~710	3	1030	810	1250	350	650	250
YDTZ36/55	2970	5500	800~1650	3	1200	980	1500	400	720	300
YDTZ40/55	2970	5500	1600~2800	3	1180	1520	1880	620	780	350
YDTZ43/52	2970	5200	2500~4000	3	1424	1226	940	500		350
YDTZ50/52	2970	5200	4200~6300	3	1395	1390	1105	550		450
注：生产厂家为上海711研究所。

YOCH型

YOCH型

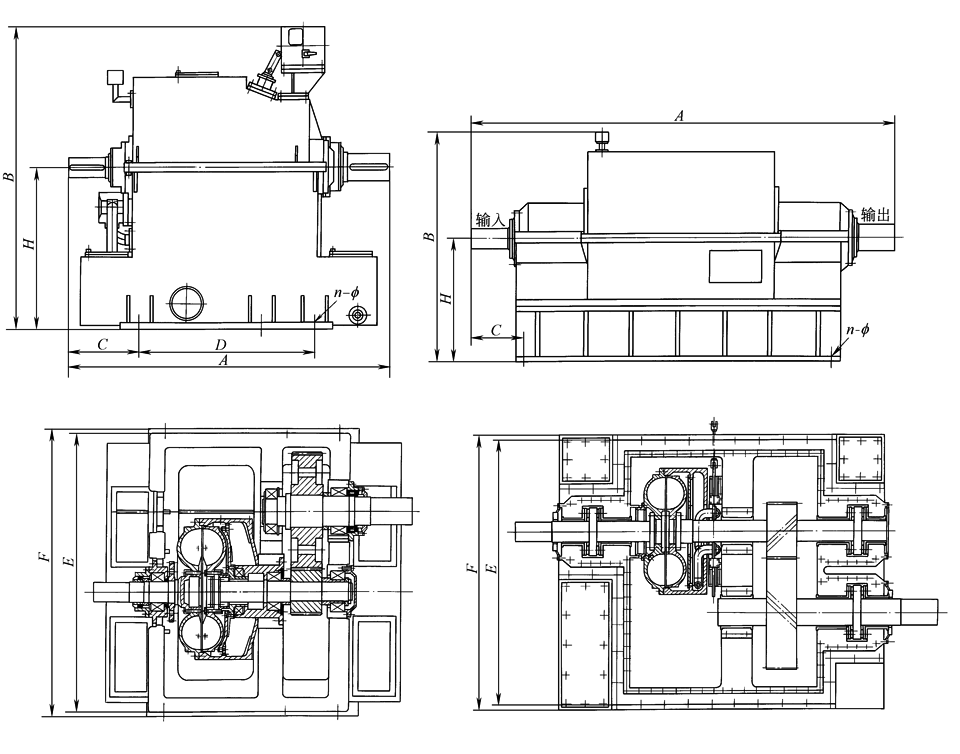

YOCH560B~YOCH800B 型结构及外形　　　　　　　　　　　　　　　　　　　YOCH875H、YOCH1000H 型结构及外形
型号	输入转速 /r·min^-1	传递功率 /kW	额定转差率 /%	外　形　尺　寸　 /mm
型号	输入转速 /r·min^-1	传递功率 /kW	额定转差率 /%	A	B	C	D	E	F	H	n-f
YOCH 560 B	1500	200~355	≤3	1500	1230	290	860	1110	1190	700	6-40
YOCH 650 B YOCH 710 B	1500 1500	355~750 750~1250	≤3	1830	1680	410	1000	1565	1635	900	6-40
YOCH 750 B YOCH 800 B	1500 1500	1150~1450 1250~1600	≤3	1850	1500	360	1040	1720	1800	950	6-45
YOCH 875 H	1000 1500	670~1000 1600~2800	≤3	3500	2170	440		2160	2260	1280	18-42
YOCH 1000 H	1000 1500	1000~1800 2800~3600	≤3
注：生产厂家为上海交通大学附属工厂。

YOCHJ型

YOCH_J型

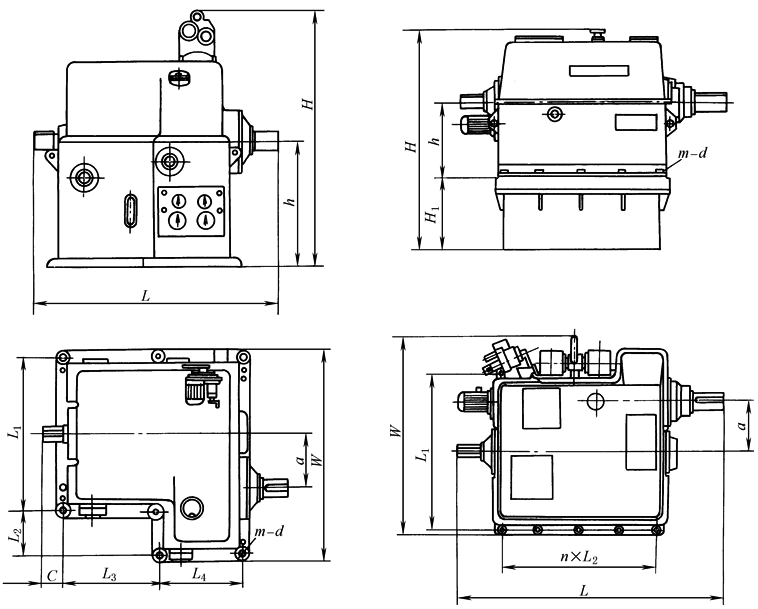

YOCH_J580/3000/，750/1500/，875/1500/，　　　　　　　　　　　　　　　1000/1500/
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　尺　寸　 /mm
型　号	输入转速 /r·min^-1	传递功率 /kW	L	H	W	h	a	H₁	L₁	L₂	L₃	C	L₄	m-d
YOCH_J500//	1000 1500	20~60 70~200	1520	1452	1400	635	400		1010	315	570	40	590	9-f35
YOCH_J500/3000/*	3000	560~1625	1520	1452	1400	700	400		1125		710	300		4-f35
YOCH_J560//	1000 1500	35~100 115~340	1600	1630	1400	810	400		1000	320	600	80	600	9-f35
YOCH_J580/3000/*	3000	1125~3250	2625	2850	1875	750	450	1500	1400	4×400		354		10-f39
YOCH_J650//	1000 1500	75~215 250~730	1850	1532	1680	840	450		1200	400	730	100	700	9-f35
YOCH_J750/1000/*	1000	150~440	1850	1532	1680	840	450		1200	400	730	100	700	9-f35
YOCH_J750/1500/*	1500	510~1480	2390	2180	1815	650	450	830	1573	1512		297.5		10-f39
YOCH_J875/1000/*	1000	300~850	2200	1650	1750	880	450		1360	210	900	200	800	9-f39
YOCH_J875/1500/*	1500	1160~3260	2888	2520	2250	800	550	790	1750	4×435		449		10-f39
YOCH_J1000/1500/*	1500	1250~3700	2988	2520	2250	800	550	1090	1750	4×460		449		10-f39
注：1.标注示例：输入转速为1500r/min，输出最高转速为900r/min的YOCH_J650型液力偶合器传动装置标注为YOCH_J650/1500/900。 2.额定转差率为1.5%~3%。其输出的最高转速(即型号中后一个*处标注的转速)根据用户需要确定，一般最小为输入转速的1/3。其最高总机效率≥95%。 3.调速范围：对离心式机械为1~1/5；对恒转矩机械为1~1/3。 4.生产厂家为大连液力机械总厂。
