偶合器的典型产品及其选择

液力偶合器分页导航

本页导航 广告链接

偶合器的典型产品及其选择

调速型(进口调节式)

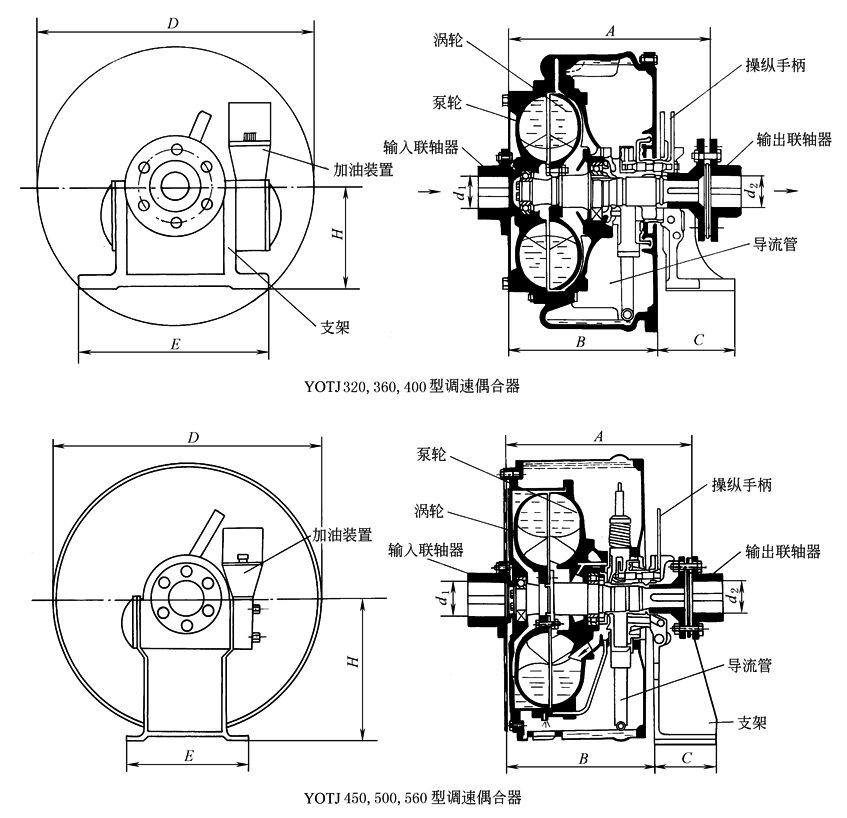

YOTJ系列(一)

YOTJ系列(一)

技术性能
型　号	输入转速 /r·min^-1	传递功率范围 /kW	额定滑差 S/%	外形与连接尺寸　 /mm
型　号	输入转速 /r·min^-1	传递功率范围 /kW	额定滑差 S/%	A	B	C	D	E	H	d₁	d₂
YOTJ320	1500	11~20	1.5~3	375	265	129	460	294	160	42	42
YOTJ360	1500	21~35	1.5~3	424	312	146	530	400	165	48	48
YOTJ400	1500	40~55	1.5~3	429	316	146	585	400	210	60	60
YOTJ450	1000 1500	18.5~35 60~120	1.5~3	618	305	182	650	310	360	75	50
YOTJ500	1000 1500	40~55 130~200	1.5~3	674	327	196	700	336	360	85	50
YOTJ560	1000 1500	60~120 220~350	1.5~3	742	390	216	790	410	410	85	55
注：生产厂家为上海交通大学附属工厂。

YOTJ系列(二)

YOTJ系列(二)

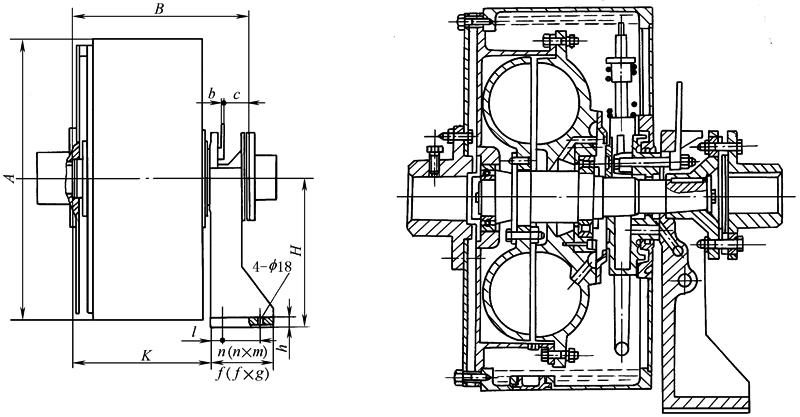

YOTJ360，400，450，500，560，650 调速偶合器的外形尺寸							YOTJ360，400，450，500，560，650 调速偶合器的结构
技术性能
型　号	输入转速 /r·min^-1	最大传递功率 /kW	额定滑差 S*/%	注油量 /L	质量 /kg	外型及联接尺寸　 /mm
型　号	输入转速 /r·min^-1	最大传递功率 /kW	额定滑差 S*/%	注油量 /L	质量 /kg	A	B	H	K	l	n	m	f	g	h	c	b
YOTJ-360	1500	35	3	10	130	540	398	285	299	25	70	260	120	300	22	8	71.5
YOTJ-360	1000	10	3	10	130	540	398	285	299	25	70	260	120	300	22	8	71.5
YOTJ-400	1500	55	3	15	169	570	408	285	309	25	70	260	120	300	22	8	71.5
YOTJ-400	1000	15	3	15	169	570	408	285	309	25	70	260	120	300	22	8	71.5
YOTJ-450	1500	100	3	25	200	630	444	360	334	25	100	300	150	340	25	8	76
YOTJ-450	1000	30	3	25	200	630	444	360	334	25	100	300	150	340	25	8	76
YOTJ-500	1500	160	3	30	238	690	460	360	350	25	100	300	150	340	25	8	76
YOTJ-500	1000	50	3	30	238	690	460	360	350	25	100	300	150	340	25	8	76
YOTJ-560	1500	300	3	33	374	770	549	440	412	20	130	320	170	360	25	10	104
YOTJ-560	1000	90	3	33	374	770	549	440	412	20	130	320	170	360	25	10	104
YOTJ-650 (YOTJ-630)	1500	500	3	46	469	880	583	440	446	20	130	320	170	360	25	10	104
YOTJ-650 (YOTJ-630)	1000	1000	3	46	469	880	583	440	446	20	130	320	170	360	25	10	104
注：生产厂家为广东省韶关冶金机械厂。

YOT系列

YOT系列

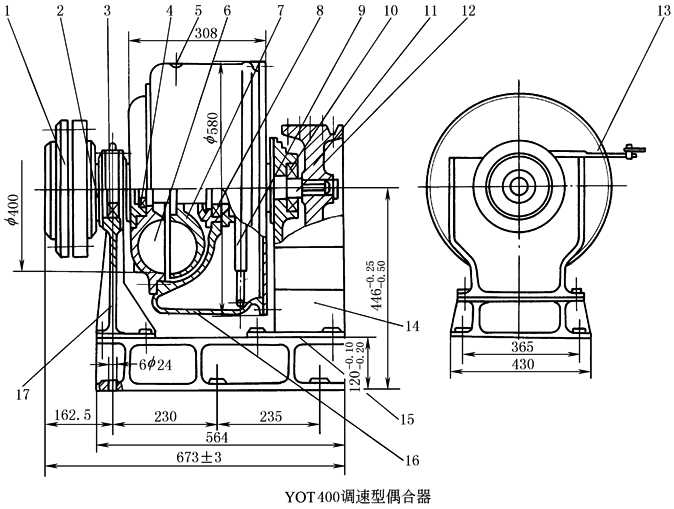

	1—弹性联轴器；2—连接轴； 3—轴承215；4—轴承92210； 5—易熔塞；6—泵轮； 7—涡轮；8—轴承213； 9—勺管机构；10—轴承410； 11—带轮；12—主轴； 13—手摇机构；14—勺管支架； 15—底座；16—转动外壳； 17—轴承座
技术性能
型　号	输入转速 /r·min^-1	传递功率范围 /kW	额定滑差 S*/%	冷却方法	注油量 /L	调速范围 i	外形尺寸/mm 长×宽×高
YOT400	1000 1500	12~21 40~70	1.5~3	壳体风冷带冷却器	14	0.1~0.97	673×710×736
注：1.该产品属进口调节式，但自带支承架，偶合器重量不再悬挂在原动机上，安装对中较为方便。输出为带轮，也可改为联轴器。 2.生产厂家为江苏南通机械厂。

b6d2d96

1—弹性联轴器；2—连接轴；

3—轴承215；4—轴承92210；

5—易熔塞；6—泵轮；

7—涡轮；8—轴承213；

9—勺管机构；10—轴承410；

11—带轮；12—主轴；

13—手摇机构；14—勺管支架；

15—底座；16—转动外壳；

17—轴承座

技术性能

型　号

输入转速

/r·min^-1

传递功率范围

/kW

额定滑差

S*/%

冷却方法

注油量

调速范围

外形尺寸/mm

长×宽×高

YOT400

1000

1500

12~21

40~70

1.5~3

壳体风冷

带冷却器

0.1~0.97

673×710×736

注：1.该产品属进口调节式，但自带支承架，偶合器重量不再悬挂在原动机上，安装对中较为方便。输出为带轮，也可改为联轴器。

2.生产厂家为江苏南通机械厂。

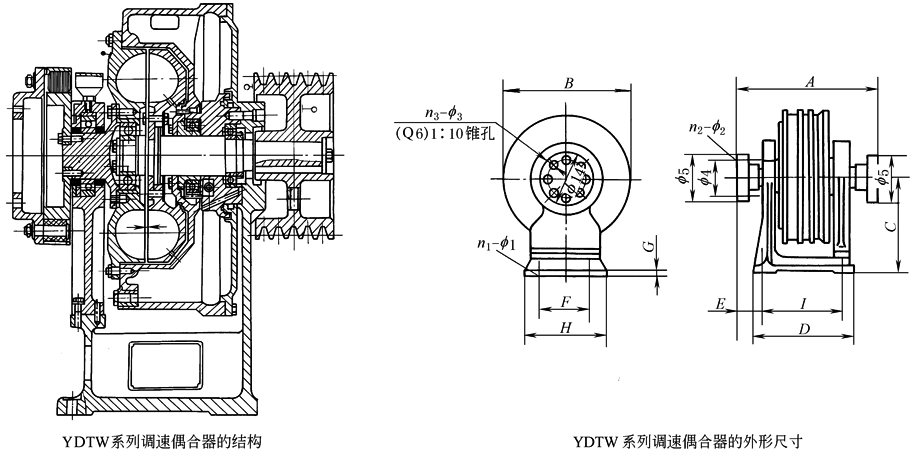

YDTW系列

YDTW系列

技术性能
型　号	输入转速 /r·min^-1	所传功率 /kW	额定滑差 /%	A	B	C	D	E	F	G	H	I	n₁-Φ₁	n₂-Φ₂	n₃-Φ₃	Φ₄	Φ₅
YDTW25/15	1470	3~6	3	500	360	320	226		400	10	430	190	4~16	6~36	6~18	120	170
YDTW28/15	1470	4~10	3	600	416	350	470	133	340	20	380	430	4~20	6~36	6~18	120	170
YDTW36/15	1470	15~35	3	560	550	448	345	100	390	30	450	280	4~18	6~36	6~18	170	220
YDTW40/15	1470	35~60	3	630	610	450	440	124	350	30	400	390	4~20	10~36	10~18	170	220
YDTW45/15	1470	50~100	3	742	660	450	525	120	410	25	450	475	4~20	10~36	10~18	190	240
注：1.该系列产品也自带支承架，安装对中较为方便。 2.生产厂家为上海711研究所。
