六角法兰面螺母 细牙(GB/T 6177.2—2016)
六角法兰面螺母 细牙(GB/T 6177.2—2016)
|

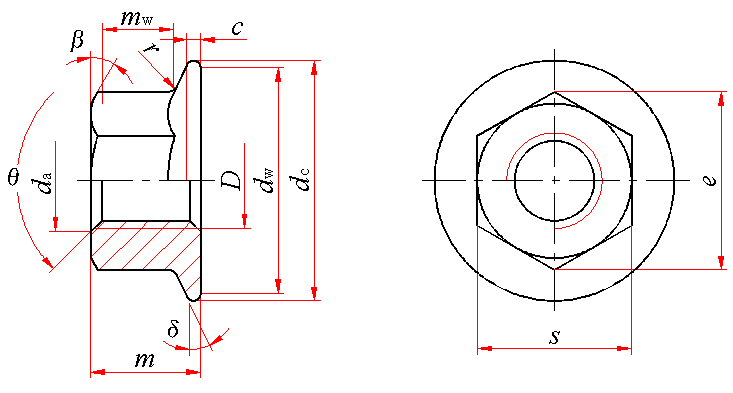

六角法兰面螺母细牙(GB/T 6177.2—2016) mm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||
|
θ＝90°~120°；β＝15°~30°；δ＝15°~25° |
|||||||||||||
|
标记示例： 螺纹规格D＝M12×1.25、细牙螺纹、性能等级为10级、表面氧化、产品等级为A级的六角法兰面螺母的标记： 螺母 GB/T 6177.2 M12×1.25 |
|||||||||||||
|
螺纹规格 D×P |
c min |
da |
dc max |
dw min |
e min |
m |
mw min |
s |
r max |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
||||||||
|
M8×1 |
1.2 |
8.75 |
8.00 |
17.9 |
15.8 |
14.38 |
8.00 |
7.64 |
4.6 |
13.00 |
12.73 |
0.5 |
5.89 |
|
M10×1.25 (M10×1) |
1.5 |
10.8 |
10.0 |
21.8 |
19.6 |
16.64 |
10.00 |
9.64 |
5.6 |
15.00 |
14.73 |
0.6 |
9.46 |
|
M12×1.25 (M12×1.5) |
1.8 |
13 |
12 |
26 |
23.8 |
20.03 |
12.00 |
11.57 |
6.8 |
18.00 |
17.73 |
0.7 |
16.15 |
|
(M14×1.5) |
2.1 |
15.1 |
14.0 |
29.9 |
27.6 |
23.36 |
14.0 |
13.3 |
7.7 |
21.00 |
20.67 |
0.9 |
25.11 |
|
M16×1.5 |
2.4 |
17.3 |
16.0 |
34.5 |
31.9 |
26.75 |
16.0 |
15.3 |
8.9 |
24.00 |
23.67 |
1 |
37.73 |
|
M20×1.5 |
3 |
21.6 |
20.0 |
42.8 |
39.9 |
32.95 |
20.0 |
18.7 |
10.7 |
30.00 |
29.16 |
1.2 |
68.09 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
||||||||
|
钢 |
6H |
8 |
D≤16mm 2型 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
||||||||
|
D＞16mm 1型 |
|||||||||||||
|
10 |
2型 |
||||||||||||
|
12 |
D≤16mm 2型 |
||||||||||||
|
不锈钢 |
A2-70 |
简单处理 |
|||||||||||
|
注：1．尽可能不采用括号内的规格。 2．r适用于棱角和六角面。 |
|||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
|||
|---|---|---|---|
|
材料 |
钢 |
不锈钢 |
|
|
通用技术条件 |
GB/T 16938 |
||
|
螺纹 |
公差 |
6H |
|
|
标准 |
GB/T 193 、GB/T 9145 |
||
|
机械性能 |
等级 |
8、10（QT）、12（QT） |
A2-70 |
|
标准 |
GB/T 3098.2 |
GB/T 3098.15 |
|
|
公差 |
产品等级 |
d≤16 mm:A级；d＞16 mm：B级 |
|
|
标准 |
GB/T 3103.1 |
||
|
表面处理 |
— |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
|
— |
如需其他技术要求或表面处理，应由供需协议 |
||
|
表面缺陷 |
GB/T 5779.2 |
— |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
||
|
— |
QT——淬火并回火。 |
||
