栓结构用大六角螺母 B级 8和10级(GB/T 18230.3—2000)
栓结构用大六角螺母 B级 8和10级(GB/T 18230.3—2000)
|

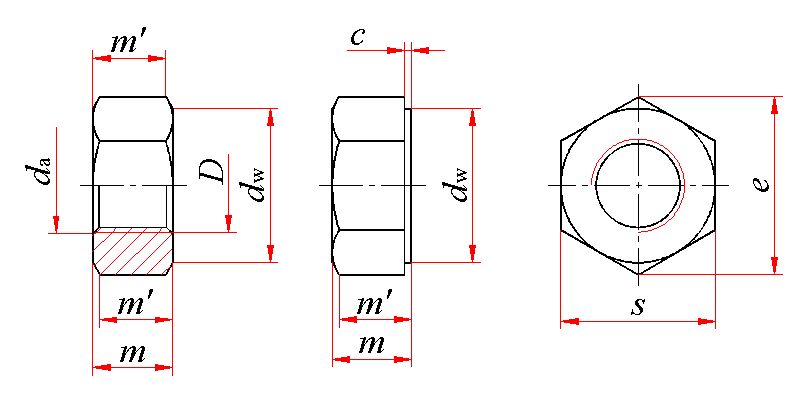

栓接结构用大六角螺母—B级—8和10级(GB/T 18230.3—2000)mm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||
|
标记示例： 螺纹规格D＝M20、性能等级为8级、表面氧化、产品等级为B级的栓接结构用大六角螺母的标记： 螺母 GB/T 18230.3 M20 |
|||||||||||||
|
螺纹规格D |
M12 |
M16 |
M20 |
(M22) |
M24 |
(M27) |
M30 |
M36 |
|||||
|
千件重(钢制) |
22.83 |
51.21 |
97.16 |
120.8 |
169.9 |
245 |
317 |
547 |
|||||
|
P |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
4 |
|||||
|
da |
max |
13 |
17.3 |
21.6 |
23.8 |
25.9 |
29.1 |
32.4 |
38.9 |
||||
|
min |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
36 |
|||||
|
dw |
max |
5) |
5) |
5) |
5) |
5) |
5) |
5) |
5) |
||||
|
min |
19.2 |
24.9 |
31.4 |
33.3 |
38.0 |
42.8 |
46.5 |
55.9 |
|||||
|
e |
min |
22.78 |
29.56 |
37.29 |
39.55 |
45.20 |
50.85 |
55.37 |
66.44 |
||||
|
m |
max |
12.3 |
17.1 |
20.7 |
23.6 |
24.2 |
27.6 |
30.7 |
36.6 |
||||
|
min |
11.9 |
16.4 |
19.4 |
22.3 |
22.9 |
26.3 |
29.1 |
35.0 |
|||||
|
m' |
min |
9.5 |
13.1 |
15.5 |
17.8 |
18.3 |
21.0 |
23.3 |
28.0 |
||||
|
c |
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
||||
|
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|||||
|
s |
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
60 |
||||
|
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
58.8 |
|||||
|
t |
0.38 |
0.47 |
0.58 |
0.63 |
0.72 |
0.80 |
0.87 |
1.05 |
|||||
|
注：5)dwmax＝s实际 |
|||||||||||||
|
技术条件和引用标准 |
|||||||||||||
|
材 料 |
钢 |
||||||||||||
|
通用技术条件 |
GB/T 16938 |
||||||||||||
|
螺 纹 |
公 差 |
6H或6AX |
|||||||||||
|
标 准 |
GB/T 196、GB/T 197 |
||||||||||||
|
机械性能 |
级 别 |
8或10 |
|||||||||||
|
标 准 |
GB/T 3098.2 |
||||||||||||
|
公 差 |
产品等级 |
B |
|||||||||||
|
标 准 |
氧化 |
||||||||||||
|
表面处理 |
常 规 |
GB/T 3103.1 |
|||||||||||
|
可选择的 |
镀锌钝化(GB/T 5267) 镀镉钝化(GB/T 5267) 热浸镀锌(GB/T 13912) 粉末渗锌(JB/T 5067) |
||||||||||||
|
验收及包装 |
GB/T 90 |
||||||||||||
|
推荐的配套螺栓 |
GB/T 18230.1 |
||||||||||||
|
推荐的配套垫圈 |
GB/T 18230.5 |
||||||||||||
|
保证载荷 |
|||||||||||||
|
螺纹规格 D |
公称应力截面积 As mm2 |
性能等级 |
|||||||||||
|
8 |
10 |
||||||||||||
|
6H |
6AX |
||||||||||||
|
保证载荷(As×Sp)，N |
|||||||||||||
|
M12 M16 M20 M22 M24 M27 M30 M36 |
84.3 157 245 303 353 459 561 817 |
90600 168900 263400 325700 379500 493400 603100 878300 |
98200 182900 285400 353000 411200 534700 653600 951800 |
107900 195500 305000 377200 439500 571500 698400 1017200 |
|||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H 或 6AX① |
|
标准 |
GB/T 196、GB/T 197 |
|
|
机械性能 |
等级 |
8 或 10 |
|
标准 |
GB/T 3098.2 |
|
|
公差 |
产品等级 |
除m、c和支承面垂直度公差外，其余按B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
常规 |
氧化 |
|
可选择的 |
镀锌钝化②（GB/T 5267） 镀镉钝化②（GB/T 5267） 热浸镀锌②（GB/T 13912） 粉末渗锌②（JB/T 5067） |
|
|
— |
其他表面处理由供需双方协议 |
|
|
验收及包装 |
GB/T 90 |
|
|
推荐的配套螺栓 |
GB/T 18230.1 |
|
|
推荐的配套垫圈 |
GB/T 18230.5 |
|
|
— |
① 为加大热浸镀锌螺母的攻丝尺寸，可采用6AX螺纹公差带，或按供需双方协议提供镀后为6H的螺纹。6H热浸镀锌螺母仅与8.8sU或10.9sU的螺栓配套使用。 ② 必须有驱氢措施。 |
|
