焊接方螺母(GB/T 13680—1992)
焊接方螺母(GB/T 13680—1992)
|
焊接方螺母(GB/T 13680—1992)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|

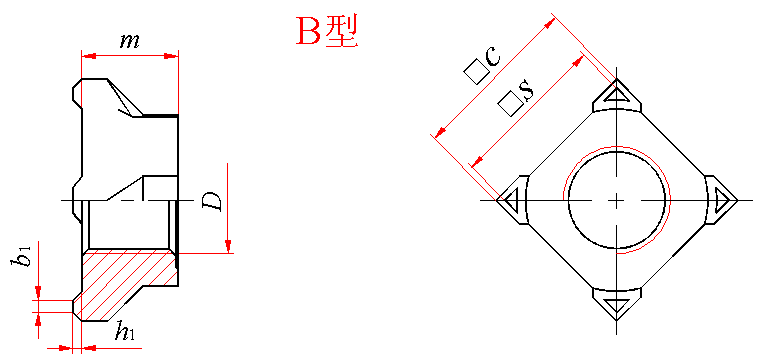

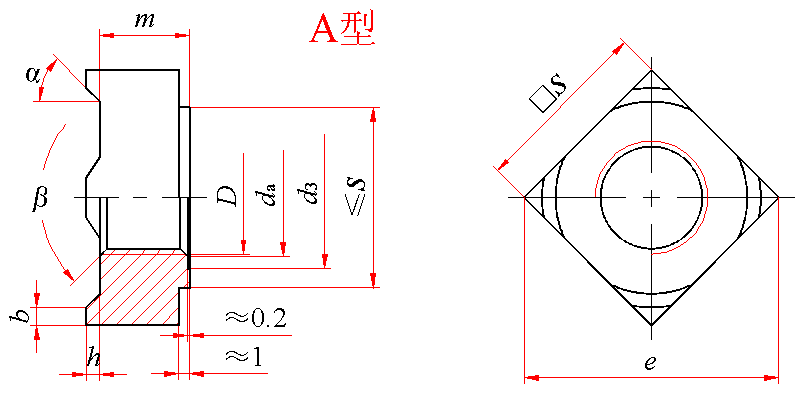

α＝40°～50°；β＝90°～120°；尽可能不采用B型 |
|||||||||||
|
标记示例： 螺纹规格D＝M10、材料为含碳量不大于0.25%的钢、不经表面处理的A型焊接方螺母的标记： 螺母 GB/T 13680 M10 |
|||||||||||
|
螺纹规格 (D或D×P) |
b |
b1 |
d3 |
da |
e |
||||||
|
max |
min |
max |
min |
max |
min |
max |
min |
min |
|||
|
M4 |
— |
— |
0.8 |
0.5 |
1.5 |
0.3 |
5.18 |
5 |
4.6 |
4 |
8.63 |
|
M5 |
— |
— |
1.0 |
0.7 |
1.5 |
0.3 |
6.18 |
6 |
5.75 |
5 |
9.93 |
|
M6 |
— |
— |
1.2 |
0.9 |
1.5 |
0.3 |
7.72 |
7.5 |
6.75 |
6 |
12.53 |
|
M8 |
M8×1 |
— |
1.5 |
1.2 |
1.5 |
0.3 |
10.22 |
10 |
8.75 |
8 |
16.34 |
|
M10 |
M10×1 |
(M10×1.25) |
1.8 |
1.4 |
1.5 |
0.3 |
12.77 |
12.5 |
10.8 |
10 |
20.24 |
|
M12 |
M12×1.5 |
(M12×1.25) |
2.0 |
1.6 |
2 |
0.5 |
13.77 |
13.5 |
13 |
12 |
22.84 |
|
(M14) |
(M14×1.5) |
— |
2.5 |
2.1 |
— |
— |
17.07 |
16.8 |
15.1 |
14 |
26.21 |
|
M16 |
M16×1.5 |
— |
2.5 |
2.1 |
— |
— |
19.13 |
18.8 |
17.3 |
16 |
30.11 |
|
螺纹规格 (D或D×P) |
h |
h1 |
m |
s |
0.5(c－s) |
||||||
|
max |
min |
max |
min |
max |
min |
max |
min |
||||
|
M4 |
— |
— |
0.7 |
0.5 |
1 |
0.8 |
3.5 |
3.2 |
7 |
6.64 |
0.3～0.5 |
|
M5 |
— |
— |
0.9 |
0.7 |
1 |
0.8 |
4.2 |
3.9 |
8 |
7.64 |
0.3～0.5 |
|
M6 |
— |
— |
0.9 |
0.7 |
1 |
0.8 |
5.0 |
4.7 |
10 |
9.64 |
0.3～0.5 |
|
M8 |
M8×1 |
— |
1.1 |
0.9 |
1 |
0.8 |
6.5 |
6.14 |
13 |
12.57 |
0.5～1 |
|
M10 |
M10×1 |
(M10×1.25) |
1.3 |
1.1 |
1 |
0.8 |
8.0 |
7.64 |
16 |
15.57 |
0.5～1 |
|
M12 |
M12×1.5 |
(M12×1.25) |
1.5 |
1.3 |
1.2 |
1 |
9.5 |
9.14 |
18 |
17.57 |
0.5～1 |
|
(M14) |
(M14×1.5) |
— |
1.5 |
1.3 |
— |
— |
11.0 |
10.3 |
21 |
20.16 |
— |
|
M16 |
M16×1.5 |
— |
1.7 |
1.5 |
— |
— |
13.0 |
12.3 |
24 |
23.16 |
— |
|
技术条件 |
材料 |
螺纹公差 |
机械性能保证载荷，N |
公差产品等级 |
表面处理 |
||||||
|
含碳量不大于0.25%，且具有可焊性的钢 |
6G |
M4 |
6800 |
A级 |
1.不经处理 2.镀锌钝化 |
||||||
|
M5 |
11000 |
||||||||||
|
M6 |
15500 |
||||||||||
|
M8、M8×1 |
28300 |
||||||||||
|
M10、M10×1、M10×1.25 |
44800 |
||||||||||
|
M12、M12×1.5、M12×1.25 |
65300 |
||||||||||
|
M14、M14×1.5 |
89700 |
||||||||||
|
M16、M16×1.5 |
123000 |
||||||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||
|
质量kg |
||||||||
|
A型焊接方螺母 |
||||||||
|
螺纹规格 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
|
— |
— |
— |
M8×1 |
M10×1 |
M12×1.5 |
M14×1.5 |
M16×1.5 |
|
|
— |
— |
— |
— |
M10×1.25 |
M12×1.25 |
— |
— |
|
|
每1000件钢制品的质量 |
1.09 |
1.48 |
2.18 |
4.55 |
8.13 |
11.79 |
16.35 |
22.24 |
|
B型焊接方螺母 |
||||||
|
螺纹规格 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|
— |
— |
— |
M8×1 |
M10×1 |
M12×1.5 |
|
|
— |
— |
— |
— |
M10×1.25 |
M12×1.25 |
|
|
每1000件钢制品的质量≈ |
0.79 |
1.18 |
2.37 |
5.16 |
9.77 |
13.95 |
技术条件和引用标准
|
技术条件和引用标准 |
||||
|---|---|---|---|---|
|
材料 |
含碳量不大于0.25%, 且具有可焊性的钢 |
|||
|
螺纹 |
公差 |
6G |
||
|
标准 |
GB 196、GB 197 |
|||
|
机械性能 |
保证载荷 |
按表中规定 |
||
|
试验方法 |
按GB 3098. 2 的规定 |
|||
|
公差 |
产品等级 |
除规定以外，其余按A 级 |
||
|
标准 |
GB 3103.1 |
|||
|
表面粗糙度 |
牙侧为Ra 6. 3；牙顶及牙底不作规定 |
|||
|
表面处理 |
①不经处理； ②镀锌钝化 GB5267 |
|||
|
表面缺陷 |
GB 5779.2 |
|||
|
验收及包装 |
— |
主要尺寸项目：合格质量水平（AQL） |
次要尺寸项目：合格质量水平（AQL） |
|
|
— |
螺纹通规：1.5 螺纹止规：2.5 焊点高度差：1.5 |
所有其他的每一个尺寸项目：2.5 |
|
|
|
— |
其余按 GB 90 |
|||
