栓结构用1型六角螺母 热浸镀锌(加大攻丝尺寸) A和B级 5、6和8级(GB/T 18230.6—2000)
栓结构用1型六角螺母 热浸镀锌(加大攻丝尺寸) A和B级 5、6和8级(GB/T 18230.6—2000)
|
栓接结构用1型六角螺母 热浸镀锌(加大攻丝尺寸) A和B级 5.6和B级(GB/T 18230.6—2000) mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为 8 级、6AX 螺纹、表面热浸镀锌、产品等级为 A 级的栓接结构用1 型六角螺母的标示： 螺母 GB/T 18230.6 M12 |
||||||||||||
|

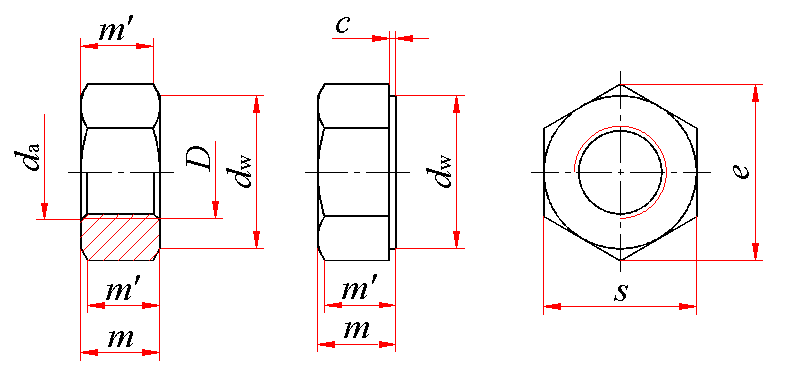

螺纹规格 D |
M10 |
M12 |
(M14) |
M16 |
M20 |
M24 |
M30 |
M36 |
||||
|
P |
1.5 |
1.75 |
2 |
2 |
2.5 |
3 |
3.5 |
4 |
||||
|
c |
max |
0.6 |
0.6 |
0.6 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|||
|
da |
min |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|||
|
max |
10.8 |
13 |
15.1 |
17.3 |
21.6 |
25.9 |
32.4 |
38.9 |
||||
|
dw |
min |
14.6 |
16.6 |
19.6 |
22.5 |
27.7 |
33.2 |
42.7 |
51.1 |
|||
|
e |
min |
17.77 |
20.03 |
23.35 |
26.75 |
32.95 |
39.55 |
50.85 |
60.79 |
|||
|
m |
max |
8.4 |
10.8 |
12.8 |
14.8 |
18 |
21.5 |
25.6 |
31 |
|||
|
min |
8.04 |
10.37 |
12.1 |
14.1 |
16.9 |
20.2 |
24.3 |
29.4 |
||||
|
m' |
min |
6.43 |
8.3 |
9.68 |
11.28 |
13.52 |
16.16 |
19.44 |
23.52 |
|||
|
s |
max |
16 |
18 |
21 |
24 |
30 |
36 |
46 |
55 |
|||
|
min |
15.73 |
17.73 |
20.67 |
23.67 |
29.16 |
35 |
45 |
53.8 |
||||
|
技术条件和引用标准 |
||||||||||||
|
材 料 |
钢 |
|||||||||||
|
通用技术条件 |
GB/T 16938 |
|||||||||||
|
螺 纹 |
公 差 |
6AX |
||||||||||
|
标 准 |
GB/T 196、GB/T 197 |
|||||||||||
|
机械性能 |
级 别 |
5、6、8 |
||||||||||
|
标 准 |
GB/T 3098.2 |
|||||||||||
|
公 差 |
产品等级 |
A级：D≤M16；B级：D＞M16 |
||||||||||
|
标 准 |
GB/T 3103.1 |
|||||||||||
|
表面处理 |
热浸镀锌(GB/T 13912) 粉末渗锌(JB/T 5067) |
|||||||||||
|
验收及包装 |
GB/T 90 |
|||||||||||
|
6AX 螺纹保证载荷 |
||||||||||||
|
螺纹规格D |
螺距P mm |
公称应力截面积 As mm2 |
性能等级 |
|||||||||
|
5 |
6 |
8 |
||||||||||
|
保证载荷As×Sp，N |
||||||||||||
|
M10 M12 M14 M16 M20 M24 M30 M36 |
1.5 1.75 2 2 2.5 3 3.5 4 |
58.0 84.3 115 157 245 353 561 817 |
28000 43000 58700 80000 137200 197600 314200 457500 |
32000 48900 66700 91100 159200 229500 364700 531000 |
41200 59800 81700 111500 208200 300000 476900 694500 |
|||||||
|
保证应力 |
||||||||||||
|
螺纹规格 D |
性能等级 |
|||||||||||
|
5 |
6 |
8 |
||||||||||
|
保证应力Sp，N/mm2 |
||||||||||||
|
M10 |
483 |
551 |
710 |
|||||||||
|
M12、M14、M16 |
510 |
580 |
710 |
|||||||||
|
M20、M24、M30、M36 |
560 |
650 |
850 |
|||||||||
