2型六角螺母 细牙(GB/T 6176—2016)
2型六角螺母 细牙(GB/T 6176—2016)
|
2型六角螺母细牙(GB/T 6176—2016)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|

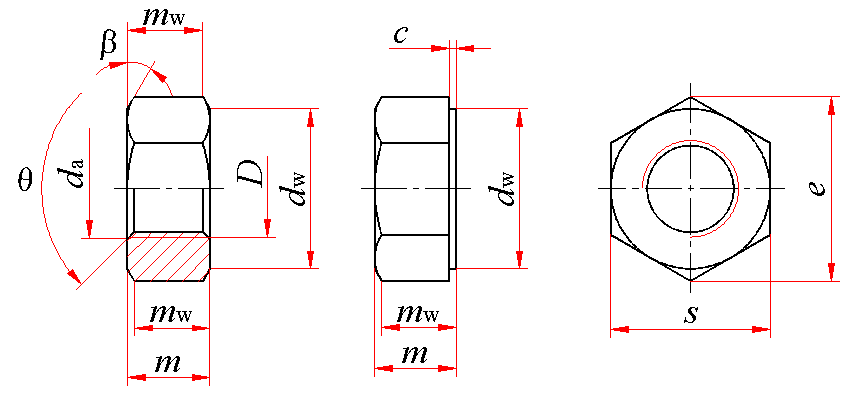

1) β＝15°～30° ； 2) 垫圈面型，应在订单中注明 ； 3) θ＝90°～120° |
||||||||||||
|
标记示例： 螺纹规格D＝M16×1.5、细牙螺纹、性能等级为10级、表面氧化、产品等级为A级的2型六角螺母的标记： 螺母 GB/T 6176 M16×1.5 |
||||||||||||
|
螺纹规格 D×P |
c |
da |
dw min |
e min |
m |
mw min |
s |
千件重(钢制) |
||||
|
max |
min |
max |
min |
max |
min |
公称＝max |
min |
|||||
|
M8×1 |
0.60 |
0.15 |
8.75 |
8.00 |
11.63 |
14.38 |
7.50 |
7.14 |
5.71 |
13.00 |
12.73 |
5.15 |
|
M10×1 |
0.60 |
0.15 |
10.8 |
10.0 |
14.63 |
17.77 |
9.30 |
8.94 |
7.15 |
16.00 |
15.73 |
9.58 |
|
(M10×1.25) |
0.60 |
0.15 |
10.8 |
10.0 |
14.63 |
17.77 |
9.30 |
8.94 |
7.15 |
16.00 |
15.73 |
9.74 |
|
(M12×1.25) |
0.60 |
0.15 |
12 |
13 |
16.63 |
20.03 |
12.00 |
11.57 |
9.26 |
18.00 |
17.73 |
14.74 |
|
M12×1.5 |
0.60 |
0.15 |
13 |
12 |
16.63 |
20.03 |
12.00 |
11.57 |
9.26 |
18.00 |
17.73 |
15.00 |
|
(M14×1.5) |
0.60 |
0.15 |
15.1 |
14.0 |
19.64 |
23.36 |
14.1 |
13.4 |
10.72 |
21.00 |
20.67 |
23.27 |
|
M16×1.5 |
0.8 |
0.2 |
17.3 |
16.0 |
22.49 |
26.75 |
16.4 |
15.7 |
12.56 |
24.00 |
23.67 |
35.43 |
|
(M18×1.5) |
0.8 |
0.2 |
19.5 |
18.0 |
24.85 |
29.56 |
17.6 |
16.9 |
13.52 |
27.00 |
26.16 |
45.09 |
|
M20×1.5 |
0.8 |
0.2 |
21.6 |
20.0 |
27.7 |
32.95 |
20.3 |
19.0 |
15.2 |
30.00 |
29.16 |
62.77 |
|
(M20×2) |
0.8 |
0.2 |
21.6 |
20.0 |
27.7 |
32.95 |
20.3 |
19.0 |
15.2 |
30.00 |
29.16 |
64.21 |
|
(M22×1.5) |
0.8 |
0.2 |
23.7 |
22.0 |
31.35 |
37.29 |
21.8 |
20.5 |
16.4 |
34 |
33 |
89.47 |
|
M24×2 |
0.8 |
0.2 |
25.9 |
24.0 |
33.25 |
39.55 |
23.9 |
22.6 |
18.08 |
36 |
35 |
108.4 |
|
(M27×2) |
0.8 |
0.2 |
29.1 |
27.0 |
38 |
45.2 |
26.7 |
25.4 |
20.32 |
41 |
40 |
161.2 |
|
M30×2 |
0.8 |
0.2 |
32.4 |
30.0 |
42.75 |
50.85 |
28.6 |
27.3 |
21.84 |
46 |
45 |
221.3 |
|
(M33×2) |
0.8 |
0.2 |
35.6 |
33.0 |
46.55 |
55.37 |
32.5 |
30.9 |
24.72 |
50 |
49 |
291.6 |
|
M36×3 |
0.8 |
0.2 |
38.9 |
36.0 |
51.11 |
60.79 |
34.7 |
33.1 |
26.48 |
55.0 |
53.8 |
387.1 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
千件重(钢制) |
||||||
|
钢 |
6H |
D≤M16：8、12；D≤M39：10 |
D≤16mm：A；D＞16mm：B |
氧化 |
||||||||
|
注：带括号的规格为非优选的螺纹规格。 |
||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
8mm≤D≤16mm：8、10（QT）、12（QT） 16mm＜D≤36mm：10（QT） |
|
标准 |
GB/T 3098.2 |
|
|
公差 |
产品等级 |
D≤16 mm: A; D>16 mm: B |
|
标准 |
GB/T 3103.1 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267. 1； 非电解锌片涂层技术要求按GB/T 5267. 2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
