栓结构用2型六角螺母 热浸镀锌(加大攻丝尺寸) A级 9级(GB/T 18230.7—2000)
栓结构用2型六角螺母 热浸镀锌(加大攻丝尺寸) A级 9级(GB/T 18230.7—2000)
|

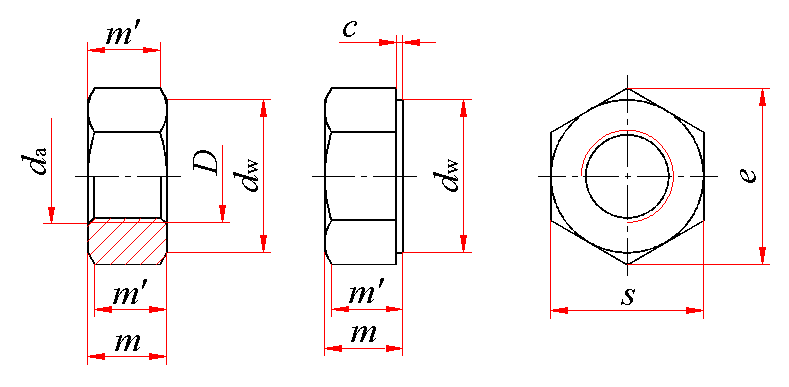

栓接结构用2型六角螺母热浸镀锌(加大攻丝尺寸) A级9级(GB/T 18230.7—2000)mm |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
标记示例： 螺纹规格D＝M12、性能等级为 9 级、6AX 螺纹、表面热浸镀锌、产品等级为 A 级的栓接结构用2 型六角螺母的标示： 螺母 GB/T 18230.7 M12 |
|||||||
|
螺纹规格 D |
M10 |
M12 |
(M14) |
M16 |
|||
|
千件重(钢制) |
9.9 |
15.25 |
23.92 |
36.36 |
|||
|
P |
1.5 |
1.75 |
2 |
2 |
|||
|
c |
max |
0.6 |
0.6 |
0.6 |
0.8 |
||
|
da |
min |
10 |
12 |
14 |
16 |
||
|
max |
10.8 |
13 |
15.1 |
17.3 |
|||
|
dw |
min |
14.6 |
16.6 |
19.6 |
22.5 |
||
|
e |
min |
17.77 |
20.03 |
23.35 |
26.75 |
||
|
m |
max |
9.3 |
12 |
14.1 |
16.4 |
||
|
min |
8.94 |
11.57 |
13.4 |
15.7 |
|||
|
m' |
min |
7.15 |
9.26 |
10.7 |
12.6 |
||
|
s |
max |
16 |
18 |
21 |
24 |
||
|
min |
15.73 |
17.73 |
20.67 |
23.67 |
|||
|
技术条件和引用标准 |
|||||||
|
材 料 |
钢 |
||||||
|
通用技术条件 |
GB/T 16938 |
||||||
|
螺 纹 |
公 差 |
6AX |
|||||
|
标 准 |
GB/T 196、GB/T 197 |
||||||
|
机械性能 |
级 别 |
9 |
|||||
|
标 准 |
GB/T 3098.2 |
||||||
|
公 差 |
产品等级 |
A |
|||||
|
标 准 |
GB/T 3103.1 |
||||||
|
表面处理 |
热浸镀锌(GB/T 13912) 粉末渗锌(JB/T 5067) |
||||||
|
验收及包装 |
GB/T 90 |
||||||
|
6AX 螺纹保证载荷 |
|||||||
|
螺纹规格D |
螺距P mm |
公称应力截面积 As mm2 |
性能等级 9 |
||||
|
保证载荷As×Sp，N |
|||||||
|
M10 M12 M14 M16 |
1.5 1.75 2 2 |
58.0 84.3 115 157 |
45000 67500 73500 127500 |
||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6AX① |
|
标准 |
GB/T 196、GB/T 197 |
|
|
机械性能 |
等级 |
9 |
|
标准 |
GB/T 3098.2 |
|
|
公差 |
产品等级 |
除规定外，其余按A级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
热浸镀锌（GB/T 13912） 粉末渗锌（JB/T 5067） |
|
|
验收及包装 |
GB/T 90 |
|
|
— |
① 为加大热浸镀锌螺母的攻丝尺寸，可采用6AX螺纹公差带，或特殊需要，由供需双方协议提供镀后为6H的螺纹。 |
|
