方形和六角形螺母

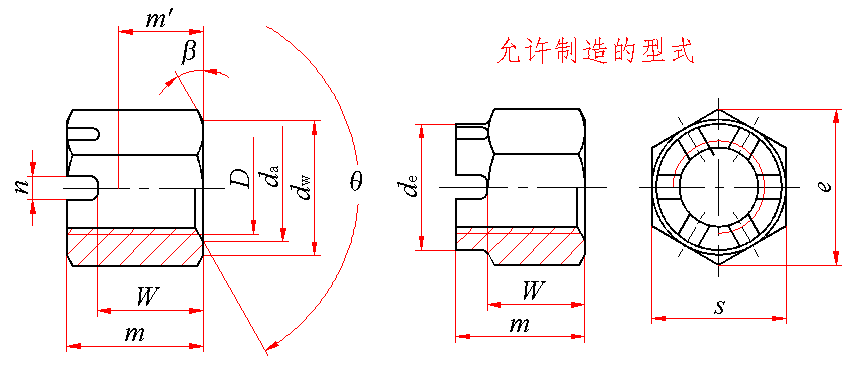

β＝15°～30°；θ＝90°～120°

槽的底部允许制成平底；(m-W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M5、性能等级为9级、表面氧化、A级的2型六角开槽螺母的标记：

螺母  GB/T 6180  M5

螺纹规格

D

d_a

d_e

d_w

e

m

m′

n

s

W

开口销

千件重(钢制)
≈kg

max

min

max

min

min

min

max

min

min

min

max

max

min

max

min

M5

5.75

5

—

—

6.9

8.79

7.1

6.74

3.84

1.4

2

8

7.85

5.1

4.8

1.2×12

1.43

M6

6.75

6

—

—

8.9

11.05

8.2

7.84

4.32

2

2.6

10

9.78

5.7

5.4

1.6×14

2.69

M8

8.75

8

—

—

11.6

14.38

10.5

10.07

5.71

2.5

3.1

13

12.73

7.5

7.14

2×16

5.79

M10

10.8

10

—

—

14.6

17.77

13.3

12.87

7.15

2.8

3.4

16

15.73

9.3

8.94

2.5×20

11.23

M12

13

12

—

—

16.6

20.03

17

16.57

9.26

3.5

4.25

18

17.73

12

11.57

3.2×22

16.72

(M14)

15.1

14

—

—

19.6

23.35

19.1

18.58

10.7

3.5

4.25

21

20.67

14.1

13.67

3.2×26

26.33

M16

17.3

16

—

—

22.5

26.75

22.4

21.88

12.6

4.5

5.7

24

23.67

16.4

15.97

4×28

40.23

M20

21.6

20

28

27.16

27.7

32.95

26.3

25.46

15.2

4.5

5.7

30

29.16

20.3

19.46

4×36

71.87

M24

25.9

24

34

33

33.2

39.55

31.9

30.9

18.1

5.5

6.7

36

35

23.9

23.06

5×40

124.7

M30

32.4

30

42

41

42.7

50.85

37.6

36.6

21.8

7

8.5

46

45

28.6

27.76

6.3×50

256.0

M36

38.9

36

50

49

51.1

60.79

43.7

42.7

26.5

7

8.5

55

53.8

34.7

33.7

6.3×65

434.2

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

千件重(钢制)
≈kg

钢

6H

9、12

A级用于D≤16；B级用于D＞16

1．氧化；2．镀锌钝化

注：尽可能不采用括号内的规格。

钢

公差

6H

标准

GB 196-81、GB 197-81

等级

9、12

标准

GB 3098.2-82

产品等级

A用于d≤16；B用于d>16

标准

GB 3103.1-82

①不经处理

②镀锌钝化 GB 5267-85

③氧化

GB 5779.2-86

GB 90-85
